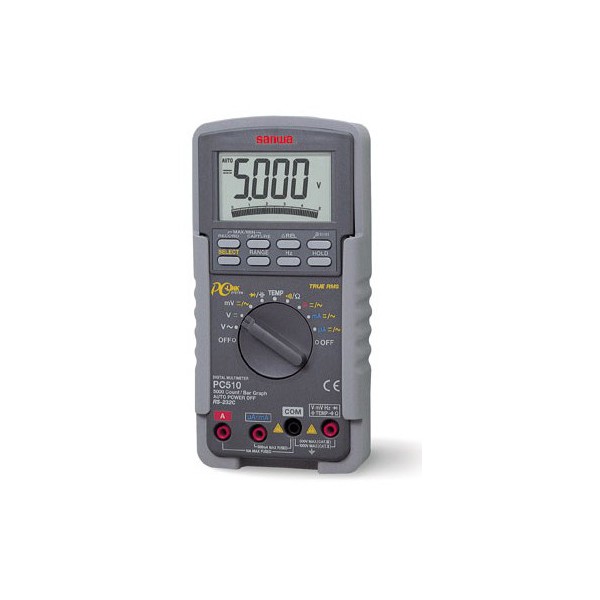

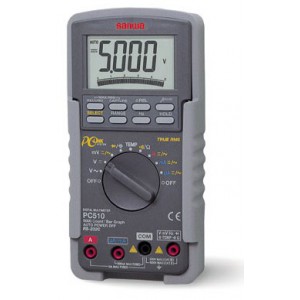

Цифровий мультиметр Sanwa PC-510a — професійний вимірювальний прилад із True RMS

Sanwa PC-510a (PC-510) — професійний цифровий мультиметр для точного вимірювання електричних параметрів, перевірки електронних компонентів і діагностики обладнання. Прилад поєднує функції вольтметра, амперметра, омметра, частотоміра, вимірювача ємності та температури, а також підтримує додаткові режими контролю електричних сигналів.

Однією з головних особливостей мультиметра Sanwa PC-510a є базова похибка вимірювання постійної напруги 0,06%. Прилад оснащений цифровим дисплеєм на 5000 відліків, графічною шкалою та технологією True RMS для визначення дійсного середньоквадратичного значення змінної напруги й струму.

Мультиметр вимірює постійну та змінну напругу до 1000 В, постійний струм до 10 А, електричний опір до 50 МОм, ємність до 10 мФ і частоту сигналів до 125 кГц. Додатково передбачено вимірювання температури від -50 до +1000 °C із використанням термопари K-типу.

Для аналізу змін електричних параметрів доступні функції DATA HOLD, MAX/MIN, MAX-MIN та PEAK HOLD із можливістю захоплення короткочасних пікових сигналів тривалістю від 5 мс. Передавання результатів вимірювання на персональний комп'ютер можливе через RS-232 або USB за допомогою додаткових інтерфейсних комплектів.

Sanwa PC-510a призначений для електронних лабораторій, сервісних центрів, ремонтних майстерень, промислових підприємств і спеціалістів, які виконують електротехнічні вимірювання. Модель знята з виробництва. Рекомендована заміна — цифровий мультиметр Sanwa PC710.

Призначення та можливості мультиметра Sanwa PC-510a

Цифровий мультиметр PC-510a поєднує декілька вимірювальних функцій, необхідних для перевірки електричних кіл, електронних компонентів і промислового обладнання. Його можна використовувати для вимірювання як постійних, так і змінних електричних величин.

Основні функції приладу:

• Вимірювання постійної напруги DC — від 10 мкВ до 1000 В, базова похибка 0,06%.
• Вимірювання змінної напруги AC — від 10 мкВ до 1000 В, похибка від 0,5%.
• Вимірювання постійного струму — від 0,1 мкА до 10 А, похибка від 0,2%.
• Вимірювання змінного струму — із застосуванням технології True RMS.
• Вимірювання електричного опору — від 0,01 Ом до 50 МОм.
• Вимірювання ємності — від 10 пФ до 10 мФ.
• Частотомір — від 5 Гц до 125 кГц із похибкою 0,01%.
• Вимірювання температури — від -50 до +1000 °C.
• Перевірка діодів — для діагностики напівпровідникових компонентів.
• Прозвонювання електричних кіл — перевірка цілісності провідників і контактів.
• DATA HOLD — утримання поточного показання на дисплеї.
• MAX/MIN — визначення максимального та мінімального значень.
• PEAK HOLD — захоплення короткочасних пікових сигналів.
• Підключення до ПК — через додаткові комплекти RS-232 або USB.

Широкий набір функцій дозволяє використовувати мультиметр для комплексної перевірки електронного обладнання без необхідності застосовувати окремий вимірювач для кожного електричного параметра.

Висока точність вимірювання постійної напруги

Sanwa PC-510a належить до цифрових мультиметрів підвищеної точності. Для вимірювання постійної напруги виробником заявлена базова похибка 0,06%, що робить прилад придатним для контролю параметрів електронних схем і джерел живлення.

Діапазон вимірювання охоплює значення від 10 мкВ до 1000 В. Завдяки цьому мультиметр можна використовувати для роботи з малими електричними сигналами, перевірки вихідної напруги електронних блоків і вимірювання в колах із вищими значеннями напруги.

Висока точність особливо важлива під час порівняння фактичних показників із номінальними параметрами електронних компонентів. Вона дозволяє контролювати невеликі відхилення, які можуть мати значення для роботи обладнання.

Потрібно враховувати, що значення 0,06% є базовою характеристикою. Фактична похибка конкретного вимірювання залежить від вибраного діапазону та умов експлуатації, тому під час точних робіт необхідно користуватися відповідними даними технічної документації.

Технологія True RMS для змінної напруги та струму

Мультиметр Sanwa PC-510a підтримує технологію True RMS, призначену для визначення дійсного середньоквадратичного значення змінних електричних величин.

У сучасному електронному обладнанні форма змінного сигналу не завжди є синусоїдальною. Імпульсні джерела живлення, електронні перетворювачі та інші пристрої можуть створювати сигнали зі спотвореною формою.

На відміну від приладів, що визначають ефективне значення за середньовипрямленим сигналом із перерахунком для синусоїди, мультиметри True RMS дозволяють коректніше вимірювати сигнали складної форми в межах установлених частотних і амплітудних характеристик.

Для змінної напруги PC-510a підтримує діапазон до 1000 В. У відповідних режимах заявлена базова похибка 0,5%. Вимірювання змінного струму також виконується за технологією True RMS.

Ця функція корисна під час діагностики електронних блоків живлення, перевірки електричних кіл і дослідження обладнання, в якому використовуються несинусоїдальні сигнали.

Цифровий дисплей на 5000 відліків і графічна шкала

Sanwa PC-510a оснащений рідкокристалічним дисплеєм із максимальною кількістю 5000 відліків. Цифрова індикація дозволяє безпосередньо зчитувати результати вимірювання без необхідності визначати положення стрілки на аналоговій шкалі.

Додатково прилад має графічну шкалу, яка допомагає спостерігати за зміною вимірюваного параметра. Вона особливо корисна під час перевірки електричних сигналів, що змінюються в процесі роботи обладнання.

Графічна індикація доповнює цифрові показники та дозволяє швидше оцінювати характер зміни електричної величини. Це може бути зручно під час регулювання джерел живлення, перевірки контактів і налагодження електронних пристроїв.

Вимірювання струму та електричного опору

У режимі амперметра Sanwa PC-510a підтримує вимірювання постійного струму від 0,1 мкА до 10 А. Базова похибка становить 0,2%.

Наявність діапазонів малих струмів дозволяє використовувати мультиметр для перевірки електронних компонентів, контролю споживання електроенергії окремими вузлами та діагностики вимірювальних схем.

Для вимірювання електричного опору передбачено діапазон від 0,01 Ом до 50 МОм із базовою похибкою 0,2%. Прилад можна використовувати для перевірки резисторів, контактних з'єднань і контролю цілісності електричних кіл.

Під час вимірювання малих опорів необхідно враховувати вплив вимірювальних проводів і контактного опору. Для високих значень опору важливо уникати сторонніх провідних шляхів, які можуть впливати на результат.

Окремо передбачено режим прозвонювання, який дозволяє швидко перевіряти електричні з'єднання під час ремонту та монтажу обладнання.

Вимірювання ємності та частоти сигналів

Sanwa PC-510a підтримує вимірювання електричної ємності в діапазоні від 10 пФ до 10 мФ. Базова похибка становить 1%.

Ця функція призначена для перевірки конденсаторів різних номіналів. Вона може використовуватися під час ремонту електроніки, дослідження компонентів і перевірки елементів електричних схем.

Вбудований частотомір дозволяє вимірювати частоту сигналів від 5 Гц до 125 кГц. Заявлена похибка становить 0,01%, а роздільна здатність — 0,001 Гц.

Функція вимірювання частоти корисна під час перевірки генераторів сигналів, електронних пристроїв та інших систем, у яких потрібно визначати частоту періодичних електричних процесів.

Під час використання частотоміра необхідно враховувати допустимі рівні вхідного сигналу та вимоги до його форми відповідно до технічної документації.

Вимірювання температури за допомогою термопари K-типу

Однією з додаткових функцій Sanwa PC-510a є вимірювання температури. Прилад підтримує діапазон від -50 до +1000 °C із заявленою базовою похибкою 0,3%.

Для виконання вимірювань використовується термопара K-типу, яка входить до стандартної комплектації мультиметра.

Температурні вимірювання можуть бути корисними під час перевірки електронних компонентів, дослідження нагрівання обладнання та діагностики електромеханічних систем.

Важливо враховувати, що максимальна температура, яку підтримує мультиметр, не обов'язково відповідає допустимій температурі конкретної комплектної термопари. Під час роботи необхідно дотримуватися температурних обмежень самого датчика.

Функції DATA HOLD, MAX/MIN та PEAK HOLD

Для аналізу результатів Sanwa PC-510a оснащений допоміжними режимами, які дозволяють зберігати показники та контролювати зміни електричних параметрів.

DATA HOLD — функція утримання поточного значення на дисплеї. Вона зручна, коли оператору необхідно зафіксувати результат після вимірювання у важкодоступному місці.

MAX/MIN — реєстрація максимального та мінімального значень. Цей режим дозволяє визначати крайні показники під час спостереження за електричною величиною.

MAX-MIN — відображення різниці між максимальним і мінімальним значеннями, що допомагає оцінювати діапазон зміни вимірюваного параметра.

PEAK HOLD — функція захоплення короткочасних пікових сигналів тривалістю від 5 мс. Вона може використовуватися для контролю коротких змін напруги або струму, які складно побачити під час звичайного зчитування цифрових показників.

Ці функції розширюють можливості приладу під час налагодження електронних пристроїв і перевірки параметрів, що змінюються з часом.

Технічні характеристики мультиметра Sanwa PC-510a

Підключення Sanwa PC-510a до комп'ютера

Для мультиметра передбачено можливість підключення до персонального комп'ютера через інтерфейси RS-232 та USB. Для цього використовуються додаткові комплекти програмного забезпечення й відповідних кабелів.

У переліку доступних опцій зазначено два варіанти:

• Програмне забезпечення та інтерфейсний кабель RS-232.
• Програмне забезпечення та USB-кабель.

Підключення до комп'ютера дозволяє передавати результати електричних вимірювань для подальшого оброблення. Така можливість корисна під час лабораторних досліджень, перевірки електронних пристроїв і документування отриманих показників.

Програмне забезпечення та кабелі для підключення до ПК не входять до стандартної комплектації мультиметра. Перед придбанням необхідно уточнити їхню наявність і сумісність із операційною системою комп'ютера.

Комплектація мультиметра Sanwa PC-510a

Стандартний комплект постачання включає:

• Цифровий мультиметр Sanwa PC-510 — 1 шт.
• Захисний чохол — 1 шт.
• Вимірювальні щупи — 2 шт.
• Керівництво з експлуатації російською мовою — 1 шт.
• Термопара K-типу — 1 шт.

Захисний чохол призначений для використання та зберігання мультиметра, а комплектні вимірювальні щупи дозволяють виконувати основні електричні вимірювання. Термопара K-типу використовується для контролю температури.

За потреби можуть додатково замовлятися програмне забезпечення та інтерфейсні кабелі для підключення до комп'ютера.

Де застосовується цифровий мультиметр PC-510a?

Електронні лабораторії. Прилад використовується для вимірювання напруги, струму, опору, частоти та інших параметрів під час розроблення й дослідження електронних схем.

Сервісні центри. Мультиметр дозволяє перевіряти електронні компоненти, проводити діодний тест, контролювати електричні з'єднання та виконувати діагностику несправностей.

Промислові підприємства. Sanwa PC-510a може застосовуватися для вимірювання параметрів електричного обладнання та контролю його роботи під час технічного обслуговування.

Перевірка джерел живлення. Висока точність вимірювання постійної напруги дозволяє контролювати вихідні електричні параметри блоків живлення та перетворювачів.

Розроблення електроніки. Функції True RMS, MAX/MIN і PEAK HOLD корисні під час аналізу змінних сигналів і контролю короткочасних змін електричних величин.

Аналоги та заміна мультиметра Sanwa PC-510a

Модель Sanwa PC-510a знята з виробництва. Як рекомендовану заміну виробник і постачальник пропонують мультиметр Sanwa PC710.

Серед інших можливих аналогів у вихідному описі зазначені мультиметри Amprobe 37XR і Brymen BM 3549.

Під час вибору альтернативної моделі необхідно порівнювати діапазони вимірювання, базову точність, роздільну здатність дисплея, підтримку True RMS, можливість вимірювання температури та наявність додаткових функцій.

Якщо мультиметр потрібен для роботи з короткочасними змінами електричних параметрів, окрему увагу слід приділити характеристикам захоплення пікових сигналів.

Купити мультиметр Sanwa PC-510a в Україні

Sanwa PC-510a — професійний цифровий мультиметр для точних електричних вимірювань, діагностики електронних компонентів і контролю роботи обладнання.

Прилад має базову похибку 0,06%, дисплей на 5000 відліків, підтримує True RMS, вимірювання температури до +1000 °C, частоти до 125 кГц та захоплення пікових сигналів тривалістю від 5 мс.

Завдяки функціям DATA HOLD, MAX/MIN, PEAK HOLD і можливості передавання результатів на комп'ютер мультиметр можна використовувати для широкого кола професійних вимірювальних завдань.

Модель знята з виробництва, тому перед замовленням необхідно уточнити її фактичну наявність, стан і комплектність. Вартість товару договірна.

Якщо потрібна сучасніша альтернатива, рекомендується розглянути цифровий мультиметр Sanwa PC710 та порівняти його характеристики з вимогами до запланованих вимірювань.
