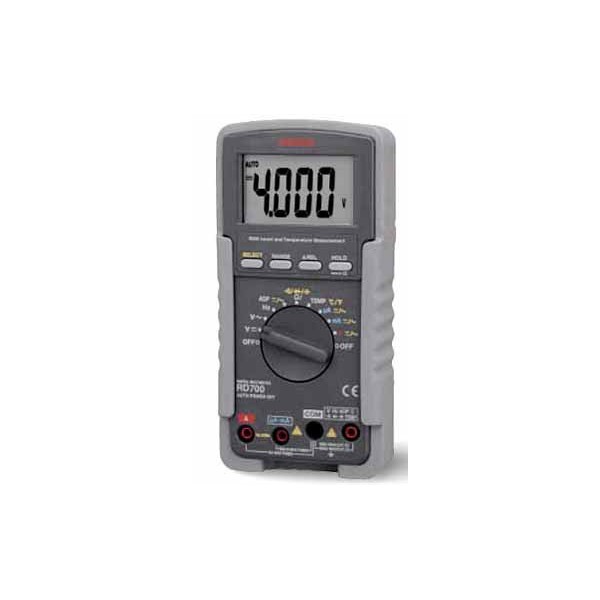

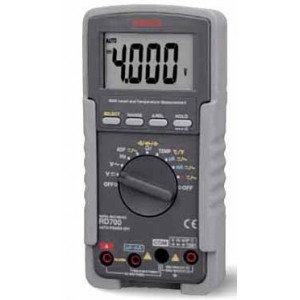

Цифровий мультиметр Sanwa RD-700

Sanwa RD-700 — професійний цифровий мультиметр для вимірювання основних електричних параметрів. Прилад дає змогу вимірювати постійну та змінну напругу, постійний і змінний струм, опір, ємність і частоту. Окремими особливостями моделі є висока стійкість ізоляції понад 6,5 кВ і велике значення вхідного опору — 1000 МОм, тобто 1 ГОм.

Мультиметр оснащений 4-значним цифровим дисплеєм на 5000 відліків. Для зручної роботи з результатами передбачені функції DATA HOLD, MAX HOLD та REL. Також RD-700 підтримує діодний тест і прозвонювання електричних кіл. Поєднання основних і додаткових режимів дозволяє використовувати один прилад для різних електровимірювальних завдань у межах заявлених технічних характеристик.

Основні можливості мультиметра RD-700

Sanwa RD-700 поєднує функції вольтметра, амперметра, омметра, вимірювача ємності та частотоміра. Для постійної напруги заявлений діапазон від 0,1 мВ до 1000 В із похибкою 0,3 %. Змінна напруга вимірюється в діапазоні від 0,1 мВ до 1000 В із похибкою 1,5 %.

Постійний струм RD-700 вимірює від 0,1 мкА до 10 А з похибкою 1,2 %. Для змінного струму вказаний аналогічний діапазон — від 0,1 мкА до 10 А, при цьому похибка становить 1,5 %. Таким чином, мультиметр дає змогу працювати як із малими значеннями струму, так і з вимірюваннями до 10 А.

Діапазон вимірювання опору становить від 0,1 Ом до 40 МОм, заявлена похибка — 0,6 %. Ємність прилад вимірює від 100 пФ до 3 мФ. Для частоти передбачено вимірювання до 1 МГц із похибкою 0,5 %, а роздільна здатність у цьому режимі становить 0,01 Гц.

Вхідний опір 1000 МОм

Однією з ключових характеристик цифрового мультиметра Sanwa RD-700 є вхідний опір 1000 МОм, або 1 ГОм. Цей параметр визначає навантаження, яке вимірювальний прилад створює для досліджуваного кола під час вимірювання напруги. Для RD-700 зазначено саме високе значення 1000 МОм.

Великий вхідний опір є важливою характеристикою при виборі мультиметра для завдань, де небажано суттєво впливати самим вимірювальним приладом на досліджуване коло. Крім того, для RD-700 заявлена стійкість ізоляції понад 6,5 кВ. Під час практичної роботи необхідно дотримуватися допустимих режимів і вимог керівництва з експлуатації.

Вимірювання напруги та струму

У режимі постійної напруги RD-700 працює в діапазоні 0,1 мВ–1000 В, заявлена похибка становить 0,3 %. Для змінної напруги передбачений такий самий діапазон 0,1 мВ–1000 В із похибкою 1,5 %. Наявність окремих режимів вимірювання постійної та змінної напруги робить мультиметр універсальним для перевірки різних електричних сигналів у межах його характеристик.

Постійний і змінний струм вимірюється від 0,1 мкА до 10 А. Похибка для постійного струму становить 1,2 %, для змінного — 1,5 %. Під час вимірювання струму необхідно використовувати відповідні вхідні гнізда мультиметра та не перевищувати встановлені межі.

Вимірювання опору, ємності та частоти

Sanwa RD-700 вимірює опір у діапазоні від 0,1 Ом до 40 МОм із заявленою похибкою 0,6 %. Цей режим можна використовувати для перевірки резистивних елементів, ланцюгів і з'єднань у межах можливостей приладу.

Для вимірювання ємності заявлений діапазон від 100 пФ до 3 мФ. Частотомір мультиметра працює до 1 МГц; похибка становить 0,5 %, а роздільна здатність — 0,01 Гц. Завдяки цьому RD-700 дозволяє перевіряти кілька типів параметрів без застосування окремого приладу для кожної базової операції.

Діодний тест, прозвонювання та додаткові функції

У RD-700 передбачений діодний тест, який доповнює основні вимірювальні режими. Також мультиметр підтримує прозвонювання електричних кіл, що зручно під час перевірки цілісності з'єднань.

Функція DATA HOLD дозволяє утримати поточне значення на дисплеї. Це корисно, коли результат потрібно зафіксувати для подальшого перегляду. Режим MAX HOLD призначений для реєстрації максимального значення, а REL використовується для відносних вимірювань. Такий набір функцій спрощує роботу з показами та розширює практичні можливості цифрового мультиметра.

Дисплей на 5000 відліків

Мультиметр Sanwa RD-700 оснащений 4-значним дисплеєм на 5000 відліків. Кількість відліків характеризує можливості цифрової індикації приладу та максимальне значення, яке може відображатися до переходу на інший діапазон. У поєднанні з DATA HOLD і MAX HOLD дисплей забезпечує зручний контроль отриманих результатів під час вимірювань.

Технічні характеристики Sanwa RD-700

• Тип: цифровий мультиметр.
• Дисплей: 5000 відліків, 4 знаки.
• Вхідний опір: 1000 МОм (1 ГОм).
• Стійкість ізоляції: понад 6,5 кВ.
• Постійна напруга: 0,1 мВ–1000 В, похибка 0,3 %.
• Змінна напруга: 0,1 мВ–1000 В, похибка 1,5 %.
• Постійний струм: 0,1 мкА–10 А, похибка 1,2 %.
• Змінний струм: 0,1 мкА–10 А, похибка 1,5 %.
• Опір: 0,1 Ом–40 МОм, похибка 0,6 %.
• Ємність: 100 пФ–3 мФ.
• Частота: до 1 МГц, похибка 0,5 %.
• Роздільна здатність під час вимірювання частоти: 0,01 Гц.
• Функції: діодний тест, прозвонювання, DATA HOLD, MAX HOLD, REL.
• Живлення: 9 В.
• Габарити: 179 × 87 × 55 мм.
• Маса: 460 г.

Комплект постачання RD-700

• мультиметр Sanwa RD-700 — 1 шт.;
• захисний чохол — 1 шт.;
• комплект вимірювальних щупів — 2 шт.;
• керівництво з експлуатації російською мовою.

Захисний чохол і вимірювальні щупи входять до штатного комплекту. Живлення мультиметра здійснюється від джерела 9 В. Габарити приладу становлять 179 × 87 × 55 мм, маса — 460 г.

Для яких завдань варто розглядати RD-700

Sanwa RD-700 може бути цікавим користувачам, яким потрібен цифровий мультиметр із вимірюванням напруги, струму, опору, ємності та частоти в одному корпусі. Модель також варто розглядати, якщо серед пріоритетних характеристик є вхідний опір 1000 МОм і заявлена стійкість ізоляції понад 6,5 кВ.

Додаткові функції DATA HOLD, MAX HOLD і REL допомагають працювати з результатами вимірювань, а діодний тест і прозвонювання розширюють набір перевірок. Перед використанням мультиметра необхідно враховувати допустимі діапазони та виконувати вимірювання відповідно до керівництва з експлуатації.

Аналоги мультиметра Sanwa RD-700

Як альтернативні моделі в цій товарній групі можна розглянути мультиметр RD 701, мультиметр BM 3548, мультиметр BM 3549 і мультиметр 37XR. Під час вибору доцільно порівнювати діапазони вимірювань, набір функцій та інші параметри кожної моделі відповідно до конкретного завдання.

Мультиметр RD-700: ключові переваги характеристик

RD-700 поєднує кілька основних електровимірювальних функцій в одному приладі. Його ключові параметри — вхідний опір 1000 МОм, вимірювання напруги до 1000 В, струму до 10 А, опору до 40 МОм, ємності до 3 мФ і частоти до 1 МГц. При цьому користувач отримує режими утримання показів, реєстрації максимального значення та відносних вимірювань.

Якщо потрібен професійний цифровий мультиметр Sanwa з широким набором базових функцій і великим вхідним опором, RD-700 варто оцінити за його технічними характеристиками та відповідністю вашим робочим завданням.
