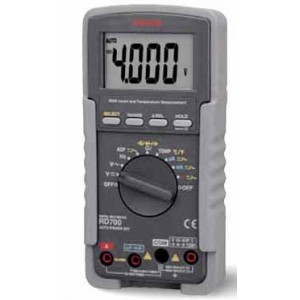

Цифровий мультиметр Sanwa RD-701 з True RMS

Sanwa RD-701 — багатофункціональний цифровий мультиметр для вимірювання основних електричних параметрів у низьковольтних колах, побутовій техніці, системах освітлення, електронному обладнанні та засобах зв’язку. Прилад вимірює постійну й змінну напругу, постійний і змінний струм, опір, ємність, частоту та температуру. Для змінної напруги й струму використовується технологія True RMS, що дозволяє визначати справжнє середньоквадратичне значення сигналу, зокрема за форми, відмінної від ідеальної синусоїди.

Модель RD-701 має високий вхідний опір: на діапазоні 400 мВ він досягає 1000 МОм. Це зменшує вплив вимірювального приладу на досліджуване коло під час роботи з малими сигналами. Найкраща базова точність вимірювання постійної напруги становить 0,3 %. Передбачені утримання показань, фіксація максимального значення, відносні вимірювання, перевірка діодів і звуковий контроль цілісності кола.

Призначення мультиметра Sanwa RD-701

Цифровий мультиметр Sanwa RD-701 призначений для діагностики та контролю електричних і електронних кіл. Його функціональність охоплює типові завдання електриків, енергетиків, сервісних інженерів і спеціалістів з ремонту електронної апаратури. Один прилад дозволяє контролювати напругу й струм, вимірювати опір, перевіряти ємність конденсаторів, визначати частоту сигналу та вимірювати температуру за допомогою термопари K-типу.

Підтримка True RMS особливо важлива під час роботи зі змінними сигналами, форма яких відрізняється від чистої синусоїди. У таких умовах звичайний мультиметр з усередненим методом може давати менш коректний результат. RD-701 розраховує справжнє середньоквадратичне значення в межах заявлених виробником характеристик.

Вимірювання напруги та струму

Постійна напруга вимірюється в діапазонах 400 мВ, 4 В, 40 В, 400 В і 1000 В. Найкраща точність становить ±(0,3 % + 4 розряди), мінімальна роздільна здатність — 0,1 мВ. Наявність кількох діапазонів дає змогу працювати як із низькорівневими сигналами, так і з напругою до 1000 В у межах допустимої категорії електробезпеки.

Для змінної напруги доступні діапазони 400 мВ, 4 В, 40 В, 400 В і 1000 В. Вимірювання виконується методом True RMS. Найкраща точність становить ±(1,5 % + 5 розрядів), мінімальна роздільна здатність — 0,1 мВ. Робоча смуга для змінних величин — 50–500 Гц.

Постійний струм вимірюється в діапазонах 400 мкА, 4000 мкА, 40 мА, 400 мА, 4 А і 10 А. Мінімальна роздільна здатність становить 0,1 мкА, найкраща точність — ±(1,2 % + 3 розряди). Для змінного струму передбачені аналогічні діапазони до 10 А, а найкраща точність становить ±(1,5 % + 4 розряди).

Опір, ємність, частота та температура

Для вимірювання опору Sanwa RD-701 має діапазони 400 Ом, 4 кОм, 40 кОм, 400 кОм, 4 МОм і 40 МОм. Мінімальна роздільна здатність — 0,1 Ом, найкраща точність — ±(0,6 % + 4 розряди). Функція підходить для перевірки резисторів, контактів, провідників, обмоток та інших елементів електричного кола.

Ємність вимірюється в діапазонах 500 нФ, 5 мкФ, 50 мкФ, 500 мкФ і 3000 мкФ. Мінімальна роздільна здатність становить 0,1 нФ, найкраща точність — ±(2,5 % + 6 розрядів). Це дає можливість перевіряти конденсатори під час діагностики електронних плат, блоків живлення та іншого обладнання.

Частотомір працює до 1 МГц. Передбачені діапазони 50 Гц, 500 Гц, 5 кГц, 50 кГц, 500 кГц і 1 МГц. Найкраща точність становить ±(0,5 % + 4 розряди), максимальна роздільна здатність — 0,01 Гц. Функція призначена для контролю періодичних сигналів у межах параметрів, установлених виробником.

Температура вимірюється в межах від -20 до +300 °C за допомогою термопари K-типу. Заявлена точність — ±(2 % + 3 °C), роздільна здатність — 1 °C. Це дозволяє поєднати електричні вимірювання з контролем температури обладнання та компонентів.

True RMS та високий вхідний опір

Однією з ключових відмінностей Sanwa RD-701 від моделі RD-700 є підтримка True RMS для змінної напруги та струму. Функція дає змогу точніше визначати діюче значення несинусоїдальних сигналів у межах установленої смуги частот. Це корисно під час діагностики сучасної електроніки, імпульсних джерел живлення, регуляторів та інших пристроїв, де форма сигналу може бути спотвореною.

Вхідний опір до 1000 МОм на діапазоні 400 мВ є важливою характеристикою під час вимірювання малих напруг і роботи з високоомними колами. Чим менше мультиметр навантажує досліджувану ділянку, тим менше його підключення впливає на вимірюваний параметр.

Додаткові функції

Sanwa RD-701 підтримує DATA HOLD для утримання поточного значення на дисплеї, MAX HOLD для фіксації максимального показання та REL для відносних вимірювань. Режим REL зручний, коли потрібно порівнювати поточний результат із вибраним опорним значенням або контролювати невеликі зміни параметра.

Для швидкої діагностики передбачені тест діодів і звукова прозвонка. Звуковий сигнал дозволяє перевіряти цілісність провідників, контактів і запобіжників без постійного спостереження за дисплеєм. У режимі перевірки діодів можна контролювати стан напівпровідникових переходів.

Прилад автоматично вимикається приблизно через 30 хвилин бездіяльності; автоматичне вимкнення можна скасувати. Також передбачено звукове попередження при неправильному підключенні вимірювального проводу до струмового входу, що допомагає зменшити ризик помилки під час зміни режиму вимірювання.

Дисплей, живлення та конструкція

Цифрова частина дисплея Sanwa RD-701 має 4000 відліків; у режимі частотоміра використовується до 9999 відліків, а під час вимірювання ємності — до 5000. Номінальна швидкість оновлення показань становить приблизно 3 рази за секунду, для частоти — приблизно 2 рази за секунду.

Живлення здійснюється від однієї батареї 6F22 на 9 В. Габаритні розміри мультиметра — 179 × 87 × 55 мм, маса разом із захисним холстером — приблизно 460 г. Захисний холстер доповнений елементами для зручного розміщення приладу та вимірювальних проводів, а відкидна опора дозволяє встановити мультиметр під кутом на робочій поверхні.

Електробезпека

Sanwa RD-701 відповідає категоріям електробезпеки CAT III 600 V та CAT II 1000 V. У струмових колах застосовуються запобіжники. Для входу до 10 А використовується запобіжник 12,5 А / 500 В із вимикальною здатністю 20 кА, для меншого струмового входу — 0,63 А / 500 В із вимикальною здатністю 50 кА.

Під час роботи необхідно дотримуватися допустимих меж напруги та струму, правильно вибирати режим і вхідні клеми. Категорія електробезпеки визначає умови, у яких прилад може застосовуватися, тому перед вимірюваннями важливо враховувати тип кола та його максимальні параметри.

Комплектація Sanwa RD-701

У комплектації, зазначеній на сторінці товару, постачається мультиметр Sanwa RD-701 — 1 шт., захисний чохол — 1 шт., комплект із двох вимірювальних щупів та інструкція з експлуатації російською мовою. Живлення приладу — від батареї 9 В.

Основні характеристики Sanwa RD-701

• постійна напруга: до 1000 В;
• змінна напруга: до 1000 В, True RMS;
• постійний струм: до 10 А;
• змінний струм: до 10 А, True RMS;
• опір: до 40 МОм;
• ємність: до 3000 мкФ;
• частота: до 1 МГц;
• температура: від -20 до +300 °C;
• найкраща базова точність: 0,3 %;
• вхідний опір: до 1000 МОм;
• DATA HOLD, MAX HOLD, REL;
• тест діодів і звукова прозвонка;
• автоматичне вимкнення приблизно через 30 хвилин;
• живлення: батарея 9 В;
• габарити: 179 × 87 × 55 мм;
• маса: 460 г із захисним холстером;
• категорія електробезпеки: CAT III 600 V / CAT II 1000 V.

Sanwa RD-701 підійде для професійних і сервісних робіт, де потрібен універсальний портативний мультиметр із True RMS, широким набором електричних вимірювань і контролем температури. Якщо True RMS не потрібен, близькою за призначенням моделлю є мультиметр Sanwa RD-700. З повним асортиментом цієї групи можна ознайомитися в каталозі цифрових мультиметрів.

RD-701 об’єднує в одному корпусі функції вимірювання напруги, струму, опору, ємності, частоти й температури. Компактний корпус, захисний холстер і допоміжні режими дозволяють використовувати мультиметр для виїзних робіт, сервісного обслуговування, діагностики та повсякденних вимірювань на робочому місці.
