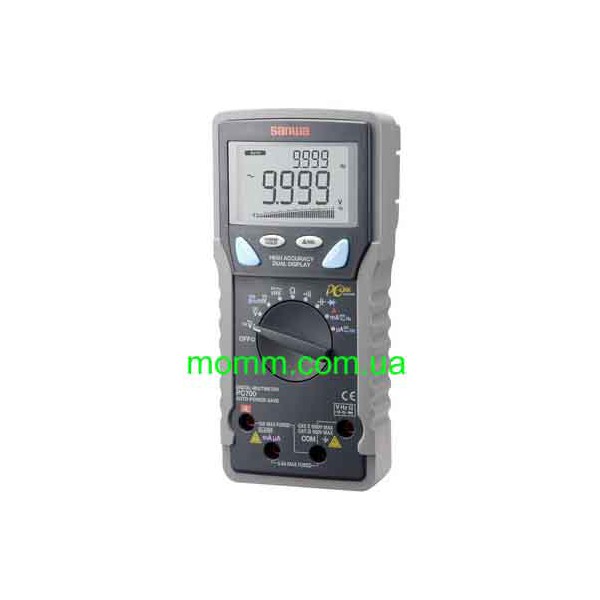

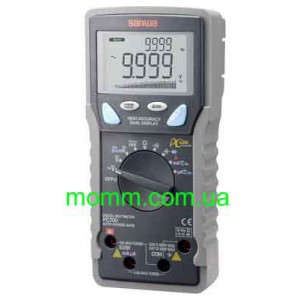

Цифровий мультиметр Sanwa PC7000

Професійний цифровий мультиметр Sanwa PC7000 — високоточний переносний вимірювальний прилад із розширеним набором функцій, подвійним дисплеєм, режимом True RMS та можливістю підключення до персонального комп’ютера. Базова точність вимірювання постійної напруги становить від 0,03%, а під час вимірювання DCV прилад забезпечує до 500 000 відліків. За роздільною здатністю та метрологічними можливостями PC7000 наближається до лабораторних мультиметрів, зберігаючи при цьому портативний формат.

Мультиметр Sanwa PC7000 призначений для вимірювання постійної та змінної напруги, постійного й змінного струму, опору, ємності, частоти, температури та інших параметрів електричних сигналів. Окремо передбачено роботу з технологічною струмовою петлею 4–20 мА, вимірювання в децибелах, перевірку діодів, звукове продзвонювання електричних кіл, фіксацію результату та реєстрацію мінімального, максимального й середнього значень.

Основні особливості Sanwa PC7000

Однією з головних особливостей моделі є високороздільний подвійний цифровий дисплей. У стандартних режимах передбачено відображення до 50 000 відліків, а під час вимірювання постійної напруги — до 500 000 відліків. Таке поєднання дає змогу детально контролювати невеликі зміни вимірюваного параметра та одночасно працювати з додатковою інформацією.

Для вимірювання змінних електричних величин використовується технологія True RMS. Вона забезпечує середньоквадратичне визначення значень змінної напруги та струму. PC7000 також підтримує вимірювання AC+DC, що розширює можливості аналізу сигналів, які містять одночасно постійну та змінну складові.

Дисплей мультиметра обладнаний підсвічуванням. Крім цифрової індикації, передбачена графічна шкала на 41 сегмент. Аналогоподібна шкала зручна для спостереження за швидкими змінами вимірюваної величини, коли важливо бачити не лише конкретне числове значення, а й характер його зміни.

Вимірювання постійної напруги

Sanwa PC7000 забезпечує вимірювання постійної напруги в діапазонах 500,00 мВ, 5,0000 В, 50,000 В, 500,00 В і 1000,0 В. Для діапазонів 500,00 мВ та 5,0000 В заявлена точність становить ±0,03%. У діапазоні 50,000 В точність становить ±0,04%, для 500,00 В — ±0,05%, а на діапазоні 1000,0 В — ±0,15%.

Висока роздільна здатність під час вимірювання DCV є однією з ключових характеристик цієї моделі. Максимальне відображення до 500 000 відліків дозволяє використовувати цифровий мультиметр PC7000 для завдань, де необхідно контролювати порівняно невеликі зміни напруги та отримувати результат із високою деталізацією.

Вимірювання змінної напруги True RMS

Вимірювання змінної напруги AC та діючого значення AC+DC виконується в діапазонах 500,00 мВ, 5,0000 В, 50,000 В, 500,00 В і 1000,0 В. Для цих діапазонів заявлена точність становить ±0,5%.

Режим True RMS є важливою функцією приладу, оскільки мультиметр визначає середньоквадратичне значення змінного сигналу. Це розширює сферу застосування PC7000 порівняно з простішими мультиметрами, орієнтованими переважно на базові вимірювання.

Вимірювання постійного та змінного струму

Для вимірювання постійного струму передбачені діапазони 500,00 мкА, 5000,0 мкА, 50,000 мА, 500,00 мА, 5,000 А та 10,000 А. Для діапазону 500,00 мкА точність становить ±0,15%, для 5000,0 мкА — ±0,1%, для 50,000 мА та 500,00 мА — ±0,15%. На діапазоні 5,000 А заявлена точність становить ±0,8%, а для 10,000 А — ±0,5%.

Змінний струм AC та діюче значення AC+DC можна вимірювати в діапазонах 500,00 мкА, 5000,0 мкА, 50,000 мА, 500,00 мА, 5,0000 А та 10,000 А. Для діапазонів від мікроамперів до 500 мА заявлена точність становить ±0,6%, а для діапазонів 5 та 10 А — ±0,1%.

Додатково можливе безконтактне вимірювання струму при використанні відповідного опційного адаптера. У вихідному переліку аксесуарів для роботи з приладом зазначені CL-20D, CL-22AD та CL-33D.

Вимірювання струмової петлі 4–20 мА

Окремий режим Sanwa PC7000 призначений для роботи зі струмовою петлею 4–20 мА. Такий діапазон використовується під час контролю відповідних струмових сигналів. Для режиму петлі струму в характеристиках приладу зазначено значення 0,01%.

Наявність окремої функції 4–20 мА доповнює стандартні можливості мультиметра з вимірювання напруги, струму та опору й робить PC7000 функціональнішим при роботі з електричними параметрами технологічних систем.

Вимірювання опору та ємності

Для вимірювання електричного опору Sanwa PC7000 підтримує діапазони 500,00 Ом, 5,0000 кОм, 50,000 кОм, 500,00 кОм, 5,0000 МОм і 50,000 МОм. Для діапазонів до 500 кОм включно зазначена похибка ±0,2%. Для 5 МОм вона становить ±0,8%, а на максимальному діапазоні 50 МОм — ±2,5%.

Вимірювання ємності виконується в широкому наборі діапазонів: 50,00 нФ, 500,0 нФ, 5,000 мкФ, 50,00 мкФ, 500,0 мкФ, 5,000 мФ і 25,00 мФ. Для 50 та 500 нФ похибка становить ±0,8%, для 5 мкФ — ±1,5%, для 50 мкФ — ±2,5%, для 500 мкФ — ±3,5%, для 5 мФ — ±5,0%, а для 25 мФ — ±6,5%.

Таким чином, один цифровий мультиметр дозволяє виконувати не лише стандартні вимірювання напруги та струму, а й перевіряти резистивні та ємнісні компоненти в межах передбачених виробником діапазонів.

Вимірювання частоти та параметрів імпульсних сигналів

Для змінних синусоїдальних сигналів передбачено вимірювання частоти від 10 Гц до 200 кГц із заявленою похибкою ±0,02%. Для цифрових сигналів діапазон значно ширший — від 5,000 Гц до 2,000 МГц, а заявлена точність становить ±0,002%.

Крім частоти, Sanwa PC7000 дозволяє визначати відносну шпаруватість імпульсів у діапазоні від 0,01% до 99,99%. Для цього режиму в характеристиках зазначено ±3 зн./кГц. Наявність частотоміра та функції роботи з імпульсними сигналами розширює функціональність приладу порівняно зі звичайним універсальним тестером.

Вимірювання температури

Мультиметр PC7000 підтримує вимірювання температури за допомогою термопари K-типу. Робочий діапазон становить від -50 до +1000 °C, заявлена точність — ±0,3%. Термопара K-250PC входить до комплекту постачання, тому відповідна функція доступна без необхідності окремо комплектувати прилад базовим температурним датчиком.

У переліку опційних аксесуарів також зазначена термопара T-300PC K-8-250〜800 та адаптер K-AD для підключення термопар K-типу.

Вимірювання в децибелах

Sanwa PC7000 має режим вимірювання сигналів у децибелах. Для ACmV зазначений діапазон від -29,83 dBm до -3,80 dBm, а для ACV — від -1,09 dBm до +54,25 dBm. Заявлена точність у цьому режимі становить ±0,25 dB.

MAX/MIN/AVG, DATA HOLD та REL

Для роботи зі змінними параметрами мультиметр оснащений функцією реєстрації максимального, мінімального та середнього значень MAX/MIN/AVG. Вона дає змогу контролювати межі зміни вимірюваної величини без необхідності постійно спостерігати за дисплеєм.

Функція DATA HOLD використовується для фіксації поточного показання на екрані. Це зручно у випадках, коли після підключення щупів дисплей знаходиться в незручному для безпосереднього зчитування положенні.

Режим REL призначений для відносних вимірювань. Крім того, прилад має функції перевірки діодів та звукового продзвонювання електричних з’єднань.

Підключення Sanwa PC7000 до комп’ютера

Для передачі результатів вимірювань на персональний комп’ютер у PC7000 передбачений оптично ізольований інтерфейс. Підключення до ПК є опційною функцією та потребує відповідного кабелю й програмного забезпечення.

У переліку сумісних аксесуарів зазначене програмне забезпечення PC Link7 та оптичний кабель KB-USB7. Така конфігурація дозволяє організувати передачу вимірювальних даних із мультиметра на комп’ютер для подальшої роботи з ними.

Дисплей та керування вимірюваннями

Sanwa PC7000 обладнаний подвійним цифровим дисплеєм із підсвічуванням. Основна цифрова індикація доповнена 41-сегментною графічною шкалою. Поєднання цифрового результату та графічного відображення дозволяє одночасно отримувати точне значення і спостерігати за динамікою його зміни.

Для зменшення споживання енергії передбачена функція автоматичного енергозбереження після періоду бездіяльності. Корпус приладу має габарити приблизно 184 × 86 × 52 мм, маса мультиметра становить близько 430 г.

Комплект постачання Sanwa PC7000

У комплект постачання цифрового мультиметра входять:

• мультиметр Sanwa PC7000 — 1 шт.;
• холстер — 1 шт.;
• комплект вимірювальних щупів TL-23 — 1 комплект;
• термопара K-типу K-250PC — 1 шт.;
• керівництво з експлуатації — 1 шт.

Наявність у стандартному комплекті вимірювальних щупів і термопари дозволяє використовувати основні електричні вимірювання та функцію контролю температури без придбання цих базових аксесуарів окремо.

Опційні аксесуари для PC7000

Для розширення можливостей мультиметра передбачено низку додаткових аксесуарів. У переліку для Sanwa PC7000 зазначені:

• програмне забезпечення PC Link7;
• оптичний кабель для підключення до ПК KB-USB7;
• струмовимірювальні кліщі CL124, CL140, CL-20D, CL-22AD, CL33DC;
• термопара T-300PC K-8-250〜800;
• адаптер для термопари K-типу K-AD;
• вимірювальні щупи TL-21M та TLF-120;
• кейс для перенесення C-PC7;
• затискачі CL-11, CL-13, CL-15a, CL-DG3a та TL-8IC.

На сторінці приладу також представлений набір аксесуарів Super TL Kit із силіконовими щупами, проводами, затискачами та перехідниками для вимірювальних приладів.

Функціональні можливості цифрового мультиметра PC7000

Sanwa PC7000 поєднує в одному переносному корпусі функції вольтметра, амперметра, омметра, вимірювача ємності, частотоміра та електронного термометра. Додатково доступні режими True RMS, AC+DC, 4–20 мА, dBm, відносних вимірювань REL, MAX/MIN/AVG, DATA HOLD, тестування діодів і перевірки цілісності електричних з’єднань.

Головною відмінністю моделі є поєднання високої точності вимірювання постійної напруги від 0,03%, роздільної здатності до 500 000 відліків та широкого набору додаткових функцій. Можливість підключення до комп’ютера через оптичний інтерфейс дозволяє доповнити ручні вимірювання передаванням даних на ПК при використанні опційного кабелю KB-USB7 та програмного забезпечення PC Link7.

Мультиметр підтримує вимірювання напруги до 1000 В, струму до 10 А, опору до 50 МОм, ємності до 25 мФ, частоти синусоїдальних сигналів до 200 кГц та цифрових сигналів до 2 МГц. Температурний діапазон із термопарою K-типу становить від -50 до +1000 °C. Сукупність цих характеристик робить PC7000 багатофункціональним вимірювальним приладом для завдань, де потрібні широкий набір електричних вимірювань і підвищена роздільна здатність.

Sanwa PC7000 — високоточний мультиметр із True RMS та зв’язком із ПК

Цифровий мультиметр Sanwa PC7000 поєднує високу точність, великий набір вимірювальних режимів і зручні функції обробки результатів. Подвійний дисплей, графічна шкала на 41 сегмент, підсвічування, True RMS, вимірювання AC+DC, струмової петлі 4–20 мА, частоти, ємності й температури дозволяють використовувати один прилад для широкого спектра вимірювальних операцій.

Функції MAX/MIN/AVG, DATA HOLD та REL спрощують контроль і порівняння отриманих значень, а опційний інтерфейс підключення до персонального комп’ютера розширює можливості роботи з результатами вимірювань. Sanwa PC7000 орієнтований на користувачів, для яких важливі не лише базові функції цифрового мультиметра, а й висока роздільна здатність, широкий діапазон параметрів та можливість роботи з технологічним сигналом 4–20 мА.
