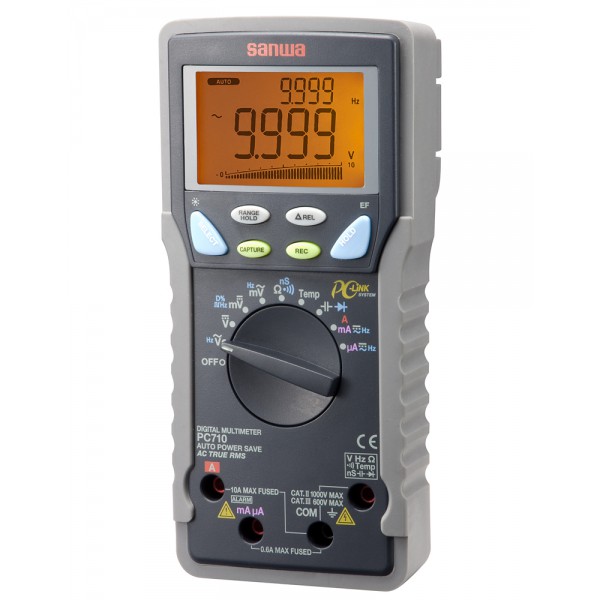

Цифровий мультиметр Sanwa PC-710 з True RMS

Sanwa PC-710 — багатофункціональний цифровий мультиметр для вимірювання основних електричних параметрів. Модель прийшла на зміну Sanwa PC510 та поєднує вимірювання постійної і змінної напруги, постійного і змінного струму, опору, ємності, частоти та температури. Для змінної напруги й струму передбачено функцію True RMS, що дає змогу визначати діюче значення сигналу без використання окремого приладу. Додатково мультиметр оснащений функцією EF для виявлення електричного поля поблизу провідника, діодним тестом і режимом прозвонювання електричних кіл.

Мультиметр Sanwa PC-710 має дисплей на 6000 відліків із 4-значною індикацією, підсвічуванням, подвійним відображенням даних і 41-сегментною графічною шкалою. Для зручної роботи передбачені DATA HOLD, реєстрація MAX/MIN та визначення MAX-MIN. Автоматичне вимкнення допомагає економити заряд батареї. Набір функцій робить PC-710 придатним для електротехнічних та електронних вимірювань, коли в одному переносному приладі потрібні кілька режимів контролю параметрів.

Вимірювання постійної та змінної напруги

Для постійної напруги вказаний діапазон від 10 мкВ до 1000 В. Найкраща точність вимірювання становить 0,06 %, а найкраща роздільна здатність — 10 мкВ. У вихідних характеристиках зазначені діапазони 60/600 мВ, а також 10, 100 і 1000 В. Такий набір дозволяє працювати як із малими рівнями напруги, так і зі значно вищими значеннями в межах заявлених параметрів приладу.

Змінна напруга вимірюється з використанням True RMS. Для цього режиму також зазначено діапазон від 10 мкВ до 1000 В, найкращу точність 0,5 % і роздільну здатність 10 мкВ. Діапазони наведені як 60/600 мВ, 10, 100 і 1000 В. True RMS є однією з ключових функціональних особливостей Sanwa PC-710, оскільки мультиметр безпосередньо відображає діюче значення змінного сигналу.

Вимірювання струму до 10 А

Постійний струм Sanwa PC-710 вимірює від 0,1 мкА до 10 А. Для цього режиму заявлена похибка 0,2 %, а діапазони становлять 600 мкА, 60/600 мА та 6/10 А. Змінний струм також вимірюється від 0,1 мкА до 10 А, із зазначеною похибкою 0,6 % та діапазонами 600 мкА, 60/600 мА і 6/10 А. Завдяки цьому один мультиметр можна використовувати для перевірки струмів різного рівня в межах передбачених виробником діапазонів.

Опір, ємність і частота

Діапазон вимірювання опору становить від 0,01 Ом до 60 МОм. Заявлена похибка — 0,2 %, найкраща роздільна здатність — 10 мОм. Режим вимірювання опору потрібний під час перевірки резисторів, провідників, контактів та інших елементів електричних кіл. Ємність вимірюється від 10 пФ до 25 мФ із зазначеною похибкою 0,8 %, що дозволяє використовувати PC-710 для контролю параметрів конденсаторів у межах заявленого діапазону.

Для вимірювання частоти характеристики розділені за типом сигналу. Частота синусоїдального сигналу вимірюється в діапазоні від 15 Гц до 50 кГц із похибкою 0,04 %. Для цифрових сигналів заявлений діапазон від 5 Гц до 1 МГц, роздільна здатність 1 мГц і точність 0,003 %. Наявність режиму частотоміра розширює можливості мультиметра під час перевірки електронних схем та сигналів, де потрібно контролювати не тільки напругу чи струм, а й частотний параметр.

Вимірювання температури

Sanwa PC-710 підтримує вимірювання температури від -50 °C до +1000 °C. У вихідних характеристиках для цього режиму вказана похибка 0,3 %. У стандартну комплектацію входить термопара K-типу K-250PC, тому базова можливість вимірювання температури доступна разом із приладом. Це доповнює електричні функції мультиметра та дозволяє контролювати температуру в межах зазначеного діапазону.

Функція EF, діодний тест і прозвонювання

Функція EF призначена для виявлення електричного поля поблизу провідника. Вона доповнює стандартні контактні вимірювання та може використовуватися як допоміжний режим під час пошуку електричного поля у зоні перевірки. Крім цього, Sanwa PC-710 має діодний тест і прозвонювання електричного кола. Діодний тест дозволяє перевіряти напівпровідникові переходи, а прозвонювання допомагає швидко контролювати цілісність з’єднань і провідників.

Зручність роботи з результатами вимірювань

Під час послідовних вимірювань Sanwa PC-710 дозволяє не лише бачити поточне значення, а й фіксувати його за допомогою DATA HOLD, контролювати максимальний і мінімальний рівні через MAX/MIN та визначати різницю між ними в режимі MAX-MIN. Підсвічування екрана спрощує зчитування показань за недостатнього освітлення, а 41-сегментна графічна шкала доповнює цифрову індикацію. Автоматичне вимкнення допомагає зменшити витрати заряду батареї під час перерв у роботі.

Підключення Sanwa PC-710 до комп’ютера

Для мультиметра передбачена можливість підключення до персонального комп’ютера. Як додаткова опція використовується комплект програмного забезпечення та USB-кабель під назвою set H. У вихідному описі зазначена сумісність цього комплекту із сучасними операційними системами Windows. Важливо враховувати, що set H зазначений саме як опція і не входить до стандартної комплектації PC-710.

Кліщі-адаптери для розширення вимірювання струму

Sanwa PC-710 може додатково комплектуватися кліщами-адаптерами для розширення діапазонів вимірювання струму. У картці товару вказані моделі CL124, CL140, CL-20D, CL-22AD та CL33DC. Ці аксесуари не зазначені як частина базового комплекту, тому їх слід розглядати як додаткове оснащення для конкретних вимірювальних завдань.

Комплектація Sanwa PC-710

Стандартний комплект постачання містить мультиметр Sanwa PC-710, захисний чохол, два щупи, керівництво з експлуатації російською мовою та термопару K-типу K-250PC. Наявність термопари дозволяє використовувати заявлений температурний режим без окремого придбання базового датчика.

• мультиметр Sanwa PC-710 — 1 шт.;
• захисний чохол — 1 шт.;
• щупи — 2 шт.;
• керівництво з експлуатації російською мовою;
• термопара K-типу K-250PC — 1 шт.

Габарити та живлення

Розміри мультиметра становлять 184 × 86 × 52 мм, маса — 430 г. Для живлення використовується батарея 9 В типу «Крона». Функція автоматичного вимкнення призначена для економії заряду батареї під час перерв у роботі. За своїм форматом PC-710 залишається переносним приладом, у корпусі якого поєднано основні режими мультиметра, вимірювання частоти та температури.

Sanwa PC-710 і попередня модель PC510

Sanwa PC-710 прийшов на зміну мультиметру PC510. За даними вихідної картки товару, у PC-710 збільшені діапазони вимірювання та покращена точність для опору й ємності. Параметри вимірювання напруги та струму при цьому залишилися без змін порівняно з PC510. Серед доданих можливостей згадується індикатор електромагнітного поля EF. Також у вихідному описі зазначено, що ціна новішої моделі суттєво вища, ніж у попередника.

Ключові характеристики мультиметра Sanwa PC-710

• постійна напруга: від 10 мкВ до 1000 В, найкраща точність 0,06 %;
• змінна напруга True RMS: від 10 мкВ до 1000 В, найкраща точність 0,5 %;
• постійний струм: від 0,1 мкА до 10 А, похибка 0,2 %;
• змінний струм: від 0,1 мкА до 10 А, похибка 0,6 %;
• опір: від 0,01 Ом до 60 МОм, похибка 0,2 %;
• ємність: від 10 пФ до 25 мФ, похибка 0,8 %;
• частота синусоїдального сигналу: від 15 Гц до 50 кГц, похибка 0,04 %;
• частота цифрових сигналів: від 5 Гц до 1 МГц, точність 0,003 %;
• температура: від -50 °C до +1000 °C, зазначена похибка 0,3 %;
• дисплей: 6000 відліків, 4 знаки, підсвічування;
• графічна шкала: 41 сегмент;
• функції: True RMS, DATA HOLD, MAX/MIN, MAX-MIN, EF, діодний тест, прозвонювання, автоматичне вимкнення;
• живлення: батарея 9 В типу «Крона»;
• габарити: 184 × 86 × 52 мм;
• маса: 430 г.

Sanwa PC-710 для комплексних вимірювань

Sanwa PC-710 поєднує True RMS, вимірювання напруги, струму, опору, ємності, частоти й температури, функцію EF, діодний тест, прозвонювання та режими контролю MAX/MIN. Опційний комплект set H дозволяє підключати мультиметр до ПК, а кліщі-адаптери можуть використовуватися для розширення можливостей вимірювання струму. Це багатофункціональний цифровий мультиметр Sanwa для робіт, де важливо контролювати різні електричні та електронні параметри одним переносним приладом.
