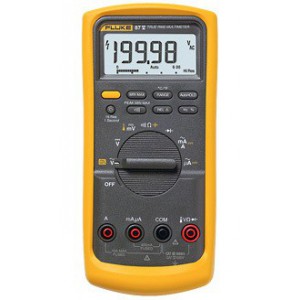

Цифровий мультиметр Fluke 87V для промислових вимірювань і діагностики електроприводів

Fluke 87V — універсальний промисловий цифровий мультиметр, розроблений для вимірювань і пошуку несправностей в електромеханічному обладнанні, системах автоматизації та електроприводах. Прилад поєднує вимірювання постійної й змінної напруги, сили струму, опору, ємності, частоти, коефіцієнта заповнення, провідності та температури. Підтримка True RMS дає змогу працювати не лише з синусоїдальними, а й з нелінійними сигналами, що особливо актуально під час діагностики сучасного промислового обладнання.

True RMS і робота з електроприводами

Однією з ключових особливостей Fluke 87V є вимірювання змінних сигналів за методом True RMS. Це важливо під час роботи з формами сигналу, які відрізняються від ідеальної синусоїди. У промислових системах такі сигнали можуть зустрічатися в обладнанні з електронним керуванням, перетворенням і регулюванням потужності. Точне визначення діючого значення допомагає коректніше оцінювати реальну напругу або струм у досліджуваному колі.

Для вимірювання змінної напруги Fluke 87V має смугу пропускання до 20 кГц. У характеристиках також зазначений низькочастотний фільтр із рівнем 3 дБ на частоті 1 кГц. Така функціональність робить мультиметр придатним для діагностики електроприводів і промислових систем, де поряд із корисним сигналом можуть бути присутні високочастотні складові. Прилад дає можливість оцінювати електричні параметри без переходу на окремі вимірювачі для кожної базової операції.

Основні вимірювальні можливості Fluke 87V

Цифровий мультиметр Fluke 87V охоплює основні функції, необхідні для технічного обслуговування, налагодження та ремонту електрообладнання. Діапазон постійної та змінної напруги сягає 1000 В. Постійний і змінний струм вимірюється до 10 А, при цьому допускається короткочасне вимірювання струму до 20 А протягом не більше 30 секунд. Діапазон вимірювання опору становить до 50 МОм, а ємності — до 9999 мкФ.

Частоту Fluke 87V вимірює до 200 кГц. Окремо передбачено вимірювання коефіцієнта заповнення до 99,9%, що корисно під час аналізу імпульсних сигналів. Також мультиметр підтримує перевірку діодів і вимірювання провідності до 60,00 нС. Завдяки цьому один прилад може використовуватися як для стандартної електротехнічної діагностики, так і для перевірки окремих компонентів та параметрів електронних кіл.

Вимірювання температури

Fluke 87V підтримує вимірювання температури в діапазоні від -200,0 до +1090 °C без урахування обмежень конкретного температурного зонда. У комплекті постачання передбачено температурний зонд 80BK, робочий діапазон якого становить від -40 до +260 °C. Тому під час практичного застосування потрібно враховувати не лише можливості самого мультиметра, а й температурний діапазон підключеного датчика.

Наявність температурного входу особливо зручна під час комплексної діагностики, коли електричні параметри потрібно зіставляти з температурним режимом обладнання. Це дозволяє в межах одного приладу перевіряти напругу, струм або опір, а потім контролювати температуру досліджуваного вузла відповідним зондом.

Технічні характеристики Fluke 87V

Дисплей і зручність зчитування результатів

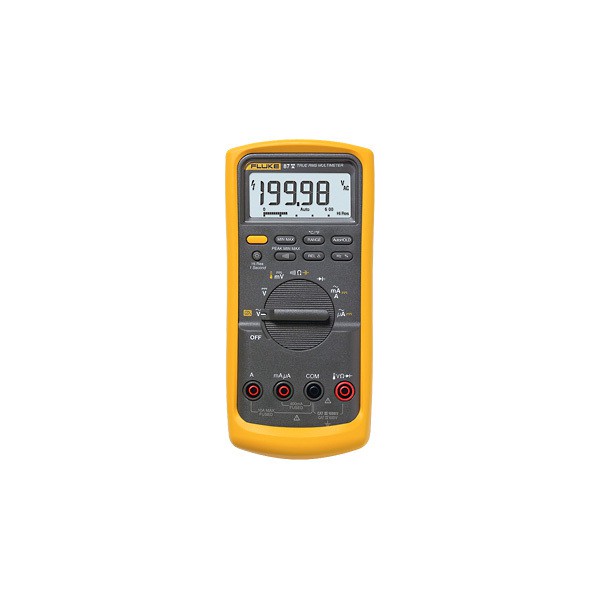

Основний цифровий дисплей Fluke 87V працює з роздільною здатністю 6000 відліків та оновлюється чотири рази за секунду. Для точнішого спостереження за невеликими змінами доступний режим високої роздільної здатності на 19 999 відліків. Крім цифрового представлення результату, передбачена 32-сегментна аналогова шкала, яка оновлюється до 40 разів за секунду. Вона корисна, коли важливо не лише побачити конкретне число, а й швидко оцінити зміну параметра в динаміці.

Безпека та робота в промислових умовах

Fluke 87V відповідає категоріям CAT III 1000 В та CAT IV 600 В за EN 61010-1. Категорія CAT III стосується вимірювань у стаціонарних розподільчих і промислових мережах відповідного класу напруги, а CAT IV — вимірювань у точках із вищим рівнем можливих імпульсних перенапруг у межах зазначеної категорії. Прилад розрахований на імпульсні перенапруги до 8 кВ, що є важливою характеристикою для використання в електричних системах із можливими стрибками напруги.

Механічна конструкція розрахована на падіння з висоти одного метра відповідно до IEC 61010-1:2001. Вібраційна стійкість заявлена відповідно до MIL-PRF-28800 для приладів класу 2. Робочий температурний діапазон становить від -20 до +55 °C, а температура зберігання — від -40 до +60 °C. Такі параметри дають змогу використовувати мультиметр у різних умовах експлуатації за умови дотримання вимог виробника.

Для яких завдань підходить Fluke 87V

Мультиметр Fluke 87V призначений насамперед для професійної діагностики промислового електрообладнання. Його функції дозволяють перевіряти силові та керувальні кола, контролювати живлення, вимірювати струм навантаження, оцінювати опір і ємність, перевіряти діоди, визначати частоту та коефіцієнт заповнення, а також виконувати температурні вимірювання. Це робить модель доречною для електриків, сервісних інженерів, налагоджувальників, спеціалістів з автоматизації та обслуговування електроприводів.

Живлення, габарити та автономність

Живлення мультиметра здійснюється від батареї 9 В. Типовий час роботи від лужної батареї становить близько 400 годин без використання підсвічування. Габаритні розміри приладу з футляром — 201 × 98 × 52 мм. Маса самого мультиметра становить 355 г, а з футляром — 624 г. Таке виконання розраховане на переносне використання під час сервісних, монтажних і налагоджувальних робіт.

Комплектація мультиметра Fluke 87V

• цифровий мультиметр Fluke 87V — 1 шт.;
• комплект вимірювальних проводів TL75 — 1 комплект;
• затискачі типу «крокодил» AC175 — 1 комплект;
• футляр — 1 шт.;
• батарея 9 В — встановлена;
• температурний зонд 80BK — 1 шт.

На сторінці Fluke 87V також зазначений як аксесуар набір Super TL Kit із силіконовими щупами, проводами, затискачами та перехідниками для вимірювальних приладів. Такий набір може бути корисним у ситуаціях, коли стандартних щупів недостатньо для зручного підключення до клем, контактів або контрольних точок.

Чому Fluke 87V зручний для професійної діагностики

Головна практична перевага Fluke 87V полягає в поєднанні кількох типів вимірювань в одному промисловому мультиметрі. Спеціаліст може перевірити напругу та струм, перейти до вимірювання опору або ємності, проконтролювати частоту й коефіцієнт заповнення, перевірити діод, а за потреби — підключити температурний зонд. Така універсальність скорочує необхідність постійно змінювати прилади під час послідовної діагностики одного обладнання.
