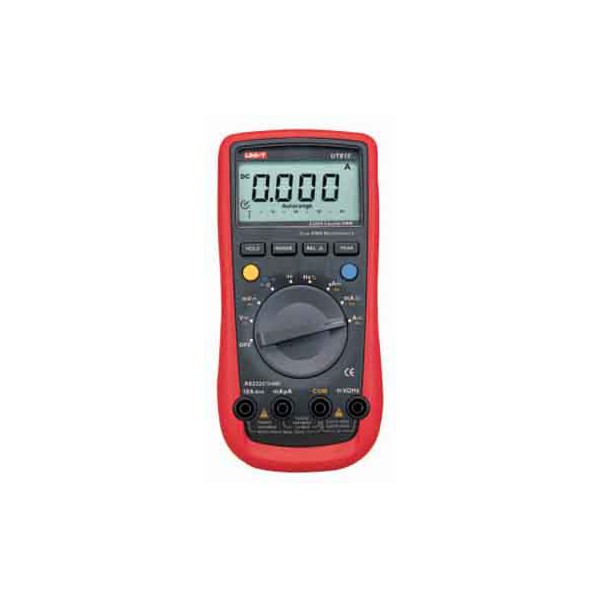

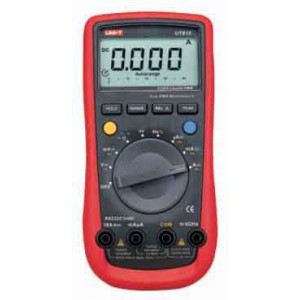

Цифровий мультиметр UNI-T UT-61E

UNI-T UT-61E — цифровий портативний мультиметр для вимірювання основних електричних параметрів і діагностики електричних кіл. Прилад вимірює постійну та змінну напругу, постійний і змінний струм, опір, ємність і частоту, а також дає змогу визначати коефіцієнт заповнення сигналу, перевіряти діоди та виконувати прозвонювання електричних кіл. Завдяки такому набору функцій одну модель можна використовувати для послідовної перевірки кількох параметрів без переходу між різними вимірювальними приладами.

Мультиметр UNI-T UT-61E розрахований на роботу як в автоматичному, так і в ручному режимі вибору діапазону. Автоматичний режим спрощує вимірювання, коли очікуване значення параметра заздалегідь невідоме, а ручний дає змогу самостійно встановити потрібний діапазон. Це зручно під час повторюваних перевірок, порівняння декількох значень або роботи з параметром, приблизний рівень якого вже відомий.

Основні можливості UNI-T UT-61E

Однією з ключових особливостей моделі є розрядність до 22 000 відліків. Висока кількість відліків дає змогу детальніше відображати результат у межах обраного діапазону та зручніше контролювати невеликі зміни вимірюваної величини. Дані оновлюються двічі на секунду, тому показання на дисплеї регулярно актуалізуються під час перевірки кола або компонента.

UNI-T UT-61E оснащений функцією аналогової гістограми. Вона доповнює цифрове значення та допомагає візуально оцінювати зміну параметра в процесі вимірювання. Також передбачено утримання та збереження отриманих даних. Ці функції корисні, коли потрібно зафіксувати результат і повернутися до нього після завершення конкретної перевірки.

Модель підтримує інтеграцію з комп’ютером. У комплекті передбачений інтерфейсний кабель, який використовується для підключення приладу. Така можливість доповнює звичайну роботу з показаннями на дисплеї та дає змогу використовувати мультиметр у завданнях, де важливе подальше опрацювання або збереження результатів вимірювань на комп’ютері.

Для економнішого використання джерела живлення в мультиметрі передбачений сплячий режим. Живлення здійснюється від батареї 9 В типу 6F22. Це дозволяє зберігати портативність приладу та працювати без постійного підключення до зовнішнього блока живлення.

Вимірювання напруги та струму

UNI-T UT-61E вимірює постійну і змінну напругу. Для постійної напруги вказані діапазони 220 мВ, 2,2 В, 22 В, 220 В і до 1000 В, точність — ±(0,1%+2). Для змінної напруги максимальне значення становить 750 В, а заявлена точність — ±(0,8%+10). Наявність кількох діапазонів дозволяє використовувати прилад як для невеликих рівнів напруги, так і для значно вищих значень у межах заявлених параметрів.

Вимірювання струму виконується в діапазонах 220 мкА, 2200 мкА, 22 мА, 220 мА, 2,2 А та 10 А. Для постійного струму заявлена точність становить ±(0,5%+10), для змінного — ±(0,8%+10). Такий набір діапазонів дає змогу послідовно працювати як з малими струмами в мікроамперному та міліамперному діапазонах, так і зі значеннями до 10 А, не виходячи за межі характеристик приладу.

Вимірювання ємності, частоти та коефіцієнта заповнення

Окрім стандартних вимірювань напруги та струму, мультиметр UNI-T UT-61E визначає ємність. Доступні діапазони 22 нФ, 220 нФ, 2,2 мкФ, 22 мкФ, 220 мкФ, 2,2 мФ, 22 мФ і 220 мФ. Заявлена точність вимірювання ємності становить ±(3,0%+5). Широкий ряд діапазонів дозволяє перевіряти конденсатори з різними номінальними значеннями в межах можливостей моделі.

Для вимірювання частоти вказаний діапазон від 10 Гц до 220 МГц із точністю ±(0,01%+5). Ця функція розширює можливості мультиметра під час перевірки сигналів, коли разом з електричними параметрами потрібно визначити їх частоту. Прилад також вимірює коефіцієнт заповнення в межах від 0,1% до 99,9%.

Перевірка електричних кіл і діодів

UNI-T UT-61E можна використовувати для прозвонювання електричних кіл. Ця функція допомагає визначати наявність електричного контакту та контролювати цілісність з’єднань. Вона корисна під час перевірки провідників, контактів та окремих ділянок електричного кола, коли потрібно швидко встановити, чи зберігається електричне з’єднання між контрольними точками.

Окрема функція тестування діодів дає можливість перевіряти ці компоненти та контролювати їх параметри. У поєднанні з вимірюванням опору, напруги, струму, ємності та частоти це робить UT-61E багатофункціональним інструментом для послідовної діагностики електричних кіл.

Дисплей, корпус і зручність роботи

Мультиметр виконаний у портативному корпусі з прогумованими елементами. Розмір РК-дисплея становить 43 × 65 мм. На ньому відображаються результати вимірювань, а аналогова гістограма доповнює цифрову індикацію. Завдяки портативному формату прилад не потребує стаціонарного робочого місця й може використовуватися там, де необхідно проводити вимірювання безпосередньо біля обладнання або електричного кола.

Габарити UNI-T UT-61E становлять 180 × 87 × 47 мм, маса — 370 г. Такі розміри поєднують достатньо великий дисплей і набір органів керування з можливістю переносити мультиметр між місцями вимірювання. Вхідний імпеданс приладу становить приблизно 10 МОм.

Характеристики мультиметра UNI-T UT-61E

• Постійний струм: 220 мкА / 2200 мкА / 22 мА / 220 мА / 2,2 А / 10 А; точність ±(0,5%+10).
• Змінний струм: 220 мкА / 2200 мкА / 22 мА / 220 мА / 2,2 А / 10 А; точність ±(0,8%+10).
• Постійна напруга: 220 мВ / 2,2 В / 22 В / 220 В / 1000 В; точність ±(0,1%+2).
• Змінна напруга: до 750 В; точність ±(0,8%+10).
• Ємність: 22 нФ / 220 нФ / 2,2 мкФ / 22 мкФ / 220 мкФ / 2,2 мФ / 22 мФ / 220 мФ; точність ±(3,0%+5).
• Частота: 10 Гц – 220 МГц; точність ±(0,01%+5).
• Коефіцієнт заповнення: 0,1% – 99,9%.
• Вхідний імпеданс: приблизно 10 МОм.
• Розрядність: до 22 000 відліків.
• Оновлення показань: 2 рази на секунду.
• Дисплей: РК, 43 × 65 мм.
• Габарити: 180 × 87 × 47 мм.
• Маса: 370 г.
• Живлення: батарея 9 В, тип 6F22.

Функціональні особливості

• автоматичний і ручний вибір діапазону вимірювання;
• вимірювання постійної та змінної напруги;
• вимірювання постійного та змінного струму;
• вимірювання опору та ємності;
• вимірювання частоти до 220 МГц;
• вимірювання коефіцієнта заповнення;
• тестування діодів;
• прозвонювання електричних кіл;
• аналогова гістограма;
• утримання та збереження даних вимірювань;
• інтеграція з комп’ютером;
• сплячий режим для збільшення часу роботи від батареї;
• прогумований корпус.

Комплектація UNI-T UT-61E

У комплект поставки мультиметра UNI-T UT-61E входять батарея 9 В, два вимірювальні щупи, інтерфейсний кабель, багатоцільова насадка, керівництво користувача та інструкція зі встановлення. Комплектація містить основні елементи, зазначені для цієї моделі, які потрібні для підключення приладу, проведення вимірювань і використання комп’ютерного інтерфейсу.

Для яких завдань підходить UT-61E

Цифровий мультиметр UNI-T UT-61E доцільно використовувати у випадках, коли одним приладом потрібно перевіряти кілька типів електричних параметрів: напругу, струм, опір, ємність і частоту. Він також може застосовуватися для контролю цілісності електричних кіл, перевірки діодів та роботи із сигналами, для яких потрібно визначити частоту або коефіцієнт заповнення.

Поєднання широкого набору вимірювальних функцій особливо зручне під час послідовної діагностики. Спочатку можна перевірити напругу в контрольній точці, далі — струм або опір, після чого за потреби перейти до вимірювання ємності чи частоти. Для цього не потрібно змінювати сам вимірювальний прилад — достатньо вибрати відповідну функцію та діапазон UNI-T UT-61E.

Автоматичний вибір діапазону допомагає швидше розпочати вимірювання, якщо приблизне значення параметра невідоме. Ручний вибір, своєю чергою, дає користувачеві можливість самостійно визначити робочий діапазон. Наявність обох режимів дозволяє вибрати зручний спосіб роботи залежно від конкретного завдання та характеру вимірюваної величини.

Розрядність до 22 000 відліків є важливою характеристикою UT-61E, оскільки безпосередньо впливає на деталізацію відображення результату. Разом із заявленою точністю для окремих режимів це дозволяє використовувати можливості мультиметра там, де важливо не тільки визначити наявність напруги, струму або сигналу, а й отримати числове значення контрольованого параметра.

Функції вимірювання ємності та частоти додатково розширюють сферу застосування моделі. Діапазон вимірювання ємності охоплює значення від 22 нФ до 220 мФ, а частоти — від 10 Гц до 220 МГц. Тому UNI-T UT-61E дозволяє виконувати не лише базові вимірювання електричних величин, а й контролювати параметри, для яких у простіших мультиметрах можуть знадобитися окремі функції.

Можливість вимірювання коефіцієнта заповнення від 0,1% до 99,9% доповнює функцію частотоміра. Користувач може отримувати дані не тільки про частоту сигналу, але й про співвідношення тривалості його активної частини до повного періоду в межах заявленого діапазону вимірювання.

Функції утримання та збереження даних спрощують роботу в ситуаціях, коли результат потрібно зафіксувати для подальшого порівняння. Це доповнюється можливістю інтеграції з комп’ютером через передбачений у комплекті інтерфейсний кабель. Таким чином, UNI-T UT-61E можна використовувати не тільки як автономний портативний мультиметр, але й у зв’язці з ПК.

Окрему увагу приділено автономній роботі. Прилад живиться від батареї 9 В типу 6F22 та має сплячий режим, призначений для збільшення часу роботи джерела живлення. Відсутність необхідності в постійному зовнішньому живленні зберігає мобільність мультиметра під час виконання вимірювань у різних місцях.

UNI-T UT-61E поєднує автоматичний і ручний вибір діапазону, розрядність до 22 000 відліків, аналогову гістограму, функції утримання та збереження даних і можливість підключення до комп’ютера. Це дозволяє адаптувати спосіб роботи під конкретне вимірювання: швидко отримати результат в автоматичному режимі, самостійно вибрати діапазон, зафіксувати показання або використовувати комп’ютерний інтерфейс.

Цифровий мультиметр UNI-T UT-61E призначений для комплексної перевірки електричних параметрів у межах заявлених діапазонів. Прилад поєднує вимірювання постійної та змінної напруги й струму, опору, ємності, частоти та коефіцієнта заповнення, тестування діодів і прозвонювання електричних кіл. Портативне виконання, живлення від батареї 9 В, дисплей 43 × 65 мм і можливість комп’ютерної інтеграції доповнюють вимірювальні можливості моделі.
