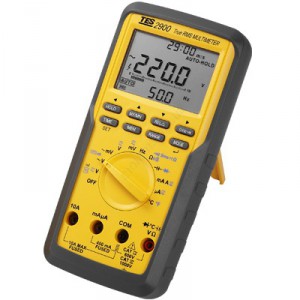

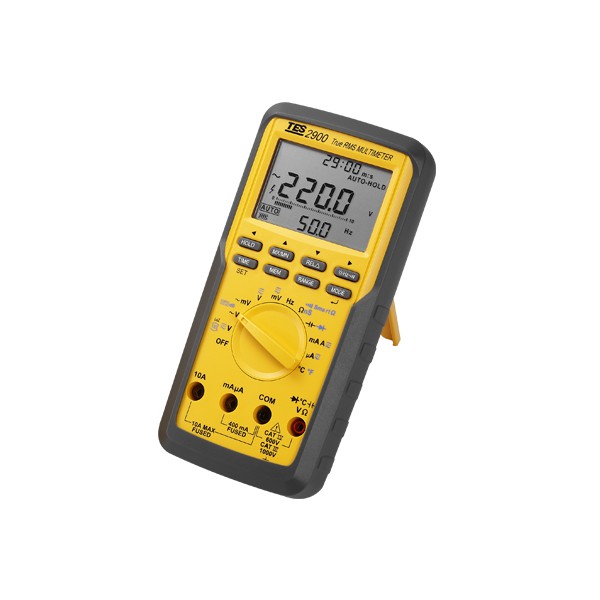

Цифровий мультиметр TES-2900 True RMS з реєстрацією даних

TES-2900 — цифровий мультиметр True RMS, призначений для вимірювання основних електричних параметрів, діагностики електричних кіл та роботи з обладнанням, у якому важливо контролювати не лише напругу і струм, а й частоту, опір, ємність, температуру та послідовність чергування фаз. Прилад поєднує стандартні функції мультиметра з режимами, корисними під час обслуговування сучасного електрообладнання: VFD, Lo-Z, реєстрацією Max/Min/Avg, відносними вимірюваннями та пам'яттю результатів.

Однією з ключових особливостей TES-2900 є вимірювання істинного середньоквадратичного значення True RMS. Такий принцип вимірювання особливо важливий під час роботи із сигналами, форма яких відрізняється від ідеальної синусоїди. Це дозволяє використовувати мультиметр для діагностики електричних систем і навантажень, де звичайного вимірювання середнього значення може бути недостатньо для коректної оцінки параметрів.

TES-2900 вимірює постійну та змінну напругу до 999.9 V, постійний і змінний струм до 9.999 A, електричний опір, ємність конденсаторів, частоту та температуру. Додатково передбачені перевірка послідовності чергування фаз, спеціальні режими для роботи з частотно-регульованими приводами та функція Lo-Z для зменшення впливу так званої «фантомної» напруги.

True RMS для вимірювання змінних сигналів

Підтримка True RMS розширює можливості мультиметра під час роботи зі змінною напругою та струмом. У сучасних електричних системах сигнал не завжди має правильну синусоїдальну форму. На нього можуть впливати електронні блоки керування, перетворювачі, імпульсні пристрої та інше обладнання. У таких ситуаціях режим True RMS дає можливість отримувати показання, що враховують реальне середньоквадратичне значення вимірюваного сигналу.

Для змінної напруги передбачені діапазони 999.9 mV, 9.999 V, 99.99 V і 999.9 V. Для постійної напруги доступні аналогічні основні діапазони. Це дозволяє одним приладом виконувати як вимірювання відносно невеликих сигналів, так і перевірку електричних кіл із напругою до 999.9 V.

Режим VFD для обладнання з частотним регулюванням

Мультиметр TES-2900 підтримує вимірювання напруги та частоти під час роботи з VFD — частотно-регульованими приводами. Така функція розширює можливості приладу під час перевірки електроприводів і систем, у яких частота живлення може змінюватися залежно від режиму роботи обладнання.

Можливість контролювати одночасно електричну напругу та частоту особливо зручна під час пошуку несправностей, налаштування або технічного обслуговування обладнання, керованого перетворювачами частоти. При цьому TES-2900 залишається універсальним мультиметром і може використовуватися для звичайних вимірювань AC/DC.

Lo-Z — зменшення впливу фантомної напруги

Окремий режим Lo-Z призначений для вимірювання напруги зі зниженим впливом наведень і так званих фантомних напруг. Подібні напруги можуть виникати через ємнісний зв'язок між провідниками та ускладнювати діагностику електричних мереж.

Режим Lo-Z допомагає відрізняти реальну напругу в колі від наведеної. Це може бути корисним під час перевірки електропроводки, кабельних ліній, електричних шаф і кіл керування, коли стандартний високоомний вхід мультиметра здатний показувати напругу навіть за відсутності повноцінного джерела живлення.

Вимірювання опору та функція Smart Ω

TES-2900 вимірює електричний опір у діапазонах від 999.9 Ω до 50.00 MΩ. Такий набір діапазонів дозволяє працювати як із низькоомними електричними колами, так і з компонентами та ділянками кола зі значно більшим опором.

Окремо передбачене інтелектуальне вимірювання опору Smart Ω, яке може застосовуватися під час контролю опору заземлення обладнання. Функція орієнтована на отримання більш стабільного результату в умовах, коли на вимірювання можуть впливати сторонні електричні фактори.

Ця можливість доповнює стандартний режим омметра та робить TES-2900 більш функціональним приладом для електротехнічних вимірювань, технічного обслуговування й діагностики обладнання.

Контроль послідовності чергування фаз

Ще одна функція TES-2900 — перевірка послідовності чергування фаз. Для цього режиму зазначений робочий діапазон напруги 80–480 V із частотою 50/60 Hz.

Контроль чергування фаз потрібний під час перевірки трифазних систем і підключення обладнання, для якого напрямок послідовності фаз має значення. Наявність цієї функції в мультиметрі дозволяє виконувати додаткову перевірку без переходу до окремого режиму звичайного вимірювання напруги.

Вимірювання струму AC і DC

TES-2900 підтримує вимірювання як постійного, так і змінного струму. Доступні діапазони 999.9 μA, 9999 μA, 99.99 mA, 400.0 mA та 9.999 A. Завдяки цьому прилад можна використовувати для контролю струму в різних електричних та електронних колах — від малих значень у мікроамперному діапазоні до струму майже 10 A.

Для змінного струму заявлена точність ±(1.0 % + 2), для постійного — ±(0.2 % + 2). Наявність декількох діапазонів дозволяє підбирати режим відповідно до очікуваного рівня сигналу та характеру вимірюваного кола.

Вимірювання температури термопарами K і J

Функціональність TES-2900 не обмежується електричними параметрами. Мультиметр підтримує вимірювання температури за допомогою термопар типу K і J. У картці товару вказаний температурний діапазон від -40 до 500 °C з точністю ±0.3 % ±1 °C.

Температурний режим може бути корисним під час обслуговування електротехнічного обладнання, коли поряд із напругою, струмом або опором потрібно контролювати нагрівання компонентів чи окремих ділянок обладнання. Це дозволяє виконувати декілька типів перевірок одним вимірювальним приладом.

Вимірювання ємності та частоти

Мультиметр підтримує вимірювання ємності конденсаторів у діапазонах 10.00 nF, 100.0 nF, 1.000 μF, 10.00 μF, 100.0 μF і 9999 μF. У картці товару для цього режиму заявлена точність ±(1.0 % + 2).

Функція вимірювання ємності дозволяє перевіряти параметри конденсаторів без використання окремого вимірювача ємності. Разом із вимірюванням опору, напруги та струму це робить TES-2900 зручним універсальним інструментом для комплексної перевірки електричних та електронних кіл.

Також мультиметр вимірює частоту. Ця функція доповнює можливості приладу під час аналізу змінних сигналів і особливо актуальна при використанні режиму VFD, де важливо контролювати не лише рівень напруги, а й частоту сигналу.

Фіксація та реєстрація результатів

TES-2900 оснащений функціями, які спрощують роботу з показаннями під час тривалих або повторюваних вимірювань. Передбачені режими утримання даних, автоматичного утримання та фіксації пікових значень. Це зручно, якщо показання потрібно зафіксувати після підключення щупів або коли дисплей не завжди знаходиться безпосередньо перед користувачем.

Режим реєстрації Max/Min/Avg дає можливість контролювати максимальне, мінімальне та середнє значення параметра протягом періоду спостереження. Такий режим допомагає оцінювати зміни електричного параметра без необхідності постійно стежити за кожним поточним показанням.

Передбачений і режим відносних вимірювань. Він дозволяє використовувати певне значення як точку відліку та оцінювати подальші показання відносно нього. Це корисно при порівнянні компонентів або контролі невеликих відхилень від заданого значення.

Крім того, TES-2900 має пам'ять для збереження виміряних значень. Таким чином, мультиметр може використовуватися не тільки для миттєвого контролю параметрів, а й для роботи із зафіксованими результатами вимірювань.

Основні технічні характеристики TES-2900

Функціональні можливості мультиметра

• вимірювання істинного середньоквадратичного значення True RMS;
• вимірювання постійної та змінної напруги;
• вимірювання постійного та змінного струму;
• режим VFD для вимірювання напруги та частоти;
• Lo-Z для зменшення впливу фантомних напруг;
• інтелектуальне вимірювання опору Smart Ω;
• вимірювання електричного опору;
• вимірювання ємності конденсаторів;
• вимірювання частоти;
• вимірювання температури термопарами K і J;
• перевірка послідовності чергування фаз;
• ручне та автоматичне утримання показань;
• фіксація пікових значень;
• реєстрація максимального, мінімального та середнього значення Max/Min/Avg;
• режим відносних вимірювань;
• пам'ять для збереження виміряних значень.

Для яких завдань призначений TES-2900

Завдяки поєднанню стандартних і додаткових режимів цифровий мультиметр TES-2900 може застосовуватися під час діагностики електричних кіл, перевірки обладнання, контролю параметрів електроживлення, вимірювання компонентів та пошуку несправностей. Прилад дозволяє переходити від базових вимірювань напруги, струму й опору до більш спеціалізованих операцій — контролю частоти, температури, послідовності фаз або роботи з VFD.

Для електротехнічних робіт важливими є режими Lo-Z і перевірки чергування фаз. Під час обслуговування електронного обладнання корисними будуть вимірювання ємності, опору, малих струмів і частоти. Для спостереження за нестабільним параметром передбачені функції Max/Min/Avg та утримання показань.

Завдяки цьому TES-2900 не обмежується функціями простого цифрового тестера. Це багатофункціональний вимірювальний прилад для користувачів, яким необхідно виконувати різні типи електричних вимірювань одним мультиметром і мати додаткові інструменти для аналізу поведінки вимірюваного сигналу.

Переваги поєднання декількох режимів в одному приладі

Практична цінність TES-2900 полягає саме в наборі функцій. Під час одного циклу діагностики користувач може перевірити напругу, виміряти струм, визначити опір, проконтролювати частоту, перевірити конденсатор або виміряти температуру. Якщо потрібно оцінити зміну параметра в часі, доступна реєстрація Max/Min/Avg, а для порівняльних вимірювань передбачений відносний режим.

Під час роботи з трифазним обладнанням мультиметр дозволяє додатково перевіряти послідовність фаз. Для систем із частотним керуванням передбачений режим VFD, а при появі сумнівних показань напруги через електромагнітні наведення можна використовувати Lo-Z.

Таким чином, мультиметр TES-2900 True RMS орієнтований на комплексні вимірювання та діагностику. Широкий набір електричних діапазонів, вимірювання температури, частоти й ємності, функції роботи з VFD, Lo-Z, контроль чергування фаз, пам'ять і режими реєстрації показань дозволяють використовувати один прилад для різних вимірювальних завдань без необхідності постійно переходити між кількома окремими тестерами.
