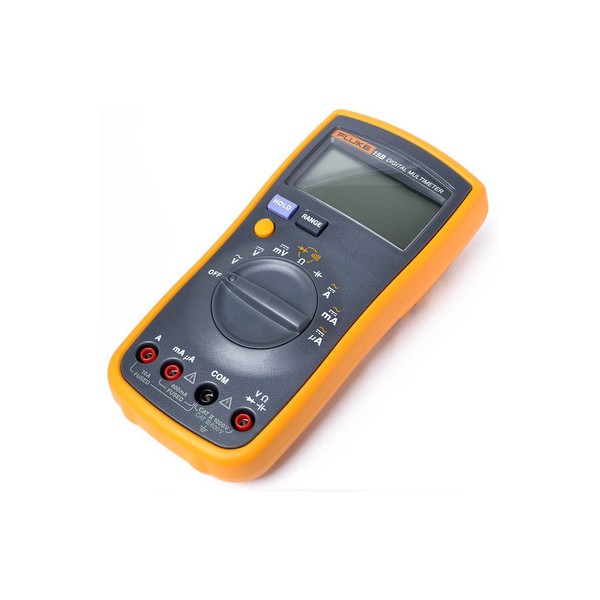

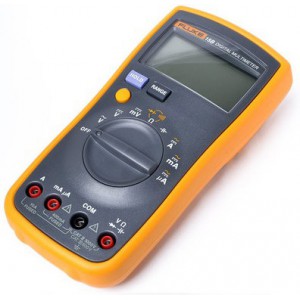

Цифровий мультиметр Fluke 15B+ для вимірювання основних електричних величин

Fluke 15B+ — цифровий мультиметр для вимірювання основних параметрів електричних кіл. Прилад дає змогу вимірювати постійну та змінну напругу, постійний і змінний струм, опір та ємність, а також перевіряти діоди й цілісність електричного кола зі звуковою індикацією. Базова похибка під час вимірювання постійної напруги становить 0,5 %, тому модель орієнтована на завдання, де важливі зрозуміле керування, стабільне відображення результатів і можливість працювати з основними електричними параметрами одним приладом.

Мультиметр оснащений дисплеєм на 4000 відліків. Показання оновлюються зі швидкістю 3 рази на секунду, що дозволяє оперативно контролювати результат вимірювання. Діапазон можна вибирати вручну або автоматично за допомогою функції RANGE. Такий підхід зручний у ситуаціях, коли користувачеві потрібно або швидко отримати результат без попереднього вибору межі, або самостійно зафіксувати потрібний діапазон для конкретного вимірювання.

Функція HOLD дає змогу утримувати поточне значення на дисплеї. Це корисно, коли під час вимірювання прилад або щупи розташовані так, що одночасно спостерігати за екраном незручно. Після фіксації показання можна спокійно зчитати результат. Для повсякденної діагностики електричних кіл передбачено також режим перевірки цілісності зі звуковим сигналом і тестування діодів.

Основні можливості Fluke 15B+

• вимірювання постійної напруги до 1000 В;
• вимірювання змінної напруги до 1000 В у зазначеному для приладу частотному діапазоні;
• вимірювання постійного струму до 10 А;
• вимірювання змінного струму до 10 А;
• вимірювання електричного опору до 40 МОм;
• вимірювання ємності;
• перевірка діодів;
• перевірка цілісності кола зі звуковою сигналізацією;
• автоматичний або ручний вибір діапазону RANGE;
• утримання показань HOLD;
• режим зниженого енергоспоживання («сплячий» режим);
• дисплей на 4000 відліків з оновленням показань 3 рази на секунду.

Вимірювання постійної та змінної напруги

Для постійної напруги в характеристиках Fluke 15B+ зазначено діапазон від 0,1 мВ до 1000 В. Базова точність для цього виду вимірювання становить ±(0,5 % + 3 емр). Такий режим використовується для контролю джерел постійного живлення, батарей, електронних схем та інших кіл, де потрібно визначити значення DC-напруги.

Змінна напруга вимірюється в діапазоні від 0,1 мВ до 1000 В. Для AC-напруги в картці товару вказана похибка ±(1,0 % + 3 емр), а робочий частотний діапазон — 40–500 Гц. Це дає можливість контролювати змінну напругу в електричних колах у межах зазначених характеристик приладу.

Вимірювання постійного та змінного струму

Fluke 15B+ підтримує вимірювання постійного струму від 0,1 мА до 10 А. Для DC-струму зазначена точність ±(1,0 % + 3 емр). Такий режим дає змогу контролювати струм у колі під час перевірки електричного та електронного обладнання в межах робочих параметрів мультиметра.

Для змінного струму передбачено діапазон від 0,1 мА до 10 А з похибкою ±(1,5 % + 3 емр). Частотний діапазон для вимірювання AC-струму становить 40–200 Гц. Перед виконанням струмових вимірювань важливо правильно підключати вимірювальні щупи до відповідних входів мультиметра та дотримуватися вимог інструкції з експлуатації.

Вимірювання опору та ємності

Діапазон вимірювання опору Fluke 15B+ становить від 0,1 Ом до 40 МОм. У картці товару для цього параметра вказана точність ±(0,4 % + 2 емр). Вимірювання опору використовується під час перевірки резистивних елементів, провідників та інших ділянок електричного кола, коли необхідно визначити їхній електричний опір.

Мультиметр також вимірює ємність. У характеристиках картки товару наведено діапазон від 0,01 нФ до 100 мкФ з похибкою ±(2,0 % + 5 емр). Наявність цієї функції розширює сферу використання приладу під час роботи з електронними компонентами та дозволяє виконувати базову перевірку конденсаторів без окремого вимірювача ємності.

Перевірка діодів і цілісності електричного кола

Окремі режими Fluke 15B+ призначені для перевірки діодів і цілісності кола. Звукова сигналізація під час перевірки цілісності дає можливість швидко контролювати наявність електричного з’єднання, не концентруючись постійно на дисплеї. Це особливо зручно при послідовній перевірці провідників, контактів і з’єднань.

Режим тестування діодів дозволяє використовувати мультиметр для перевірки напівпровідникових компонентів у межах можливостей приладу. Разом із вимірюванням напруги, струму, опору та ємності ця функція формує набір інструментів для базової діагностики електричних і електронних кіл.

Дисплей, RANGE та HOLD

Дисплей мультиметра має розрядність 4000 відліків, а частота оновлення показань становить 3 рази на секунду. Це забезпечує регулярне оновлення виміряного значення та дозволяє спостерігати за його зміною під час роботи. Відображення результату безпосередньо на цифровому дисплеї спрощує зчитування показань і порівняння результатів послідовних вимірювань.

Функція RANGE відповідає за вибір діапазону вимірювання. У автоматичному режимі мультиметр сам підбирає межу, а ручний режим дає користувачеві можливість зафіксувати потрібний діапазон. Функція HOLD, своєю чергою, утримує результат на екрані. Поєднання цих можливостей робить керування приладом гнучким у різних сценаріях вимірювання.

Автономна робота та конструктивні особливості

У картці Fluke 15B+ зазначено, що в режимі вимірювання ресурс батарей може становити до 500 годин. Для зменшення зайвого споживання енергії передбачено «сплячий» режим. Така функція корисна в ситуаціях, коли прилад певний час не використовується, але залишається увімкненим.

У комплекті передбачено спеціальний чохол з отвором для підвішування. Він дозволяє розміщувати мультиметр у зручнішому положенні під час роботи, коли обидві руки потрібні для вимірювальних щупів. Це конструктивне рішення не змінює функціональність приладу, але може спростити виконання вимірювань на робочому місці.

Технічні характеристики Fluke 15B+

Постійна напруга (DC): 0,1 мВ–1000 В; точність ±(0,5 % + 3 емр).

Змінна напруга (AC): 0,1 мВ–1000 В; точність ±(1,0 % + 3 емр); частотний діапазон 40–500 Гц.

Опір: 0,1 Ом–40 МОм; точність ±(0,4 % + 2 емр).

Постійний струм (DC): 0,1 мА–10 А; точність ±(1,0 % + 3 емр).

Змінний струм (AC): 0,1 мА–10 А; точність ±(1,5 % + 3 емр); частотний діапазон 40–200 Гц.

Ємність: 0,01 нФ–100 мкФ; точність ±(2,0 % + 5 емр).

Дисплей: 4000 відліків.

Швидкість оновлення показань: 3 рази на секунду.

Вибір діапазону: автоматичний або ручний, функція RANGE.

Утримання показань: HOLD.

Додаткові режими: перевірка діодів, перевірка цілісності кола зі звуковим сигналом, «сплячий» режим.

Ресурс батарей у режимі вимірювання: до 500 годин.

Безпека під час вимірювань

У вихідній картці товару для Fluke 15B+ наведені категорії безпеки МЕК 1010-1: CAT I 1000 В, CAT II 600 В та CAT III 300 В. Під час роботи з електричними колами необхідно дотримуватися обмежень, зазначених для приладу та вимірювальних аксесуарів, використовувати відповідні входи мультиметра і виконувати вимірювання згідно з інструкцією з експлуатації.

Комплектація Fluke 15B+

• цифровий мультиметр Fluke 15B+ — 1 шт.;
• комплект вимірювальних щупів TL — 1 пара;
• інструкція з експлуатації російською мовою — 1 шт.

Для розширення набору вимірювальних аксесуарів у картці товару також представлено набір щупів та аксесуарів Super TL Kit. Це окремий товар і він не входить до зазначеної вище стандартної комплектації Fluke 15B+.

Для яких завдань підходить цифровий мультиметр Fluke 15B+

За набором заявлених функцій Fluke 15B+ може використовуватися для перевірки основних параметрів електричних кіл: напруги, струму, опору та ємності. Режими перевірки діодів і цілісності кола доповнюють базові вимірювання та дозволяють швидко виконувати типові перевірки під час обслуговування електричного й електронного обладнання.

Модель може бути корисною спеціалістам, яким потрібен переносний цифровий мультиметр з автоматичним і ручним вибором діапазону, функцією фіксації показань та можливістю вимірювання струму до 10 А. При цьому перед кожним конкретним вимірюванням необхідно переконатися, що очікувані параметри кола відповідають допустимим діапазонам приладу.

Якщо основне завдання — купити цифровий мультиметр Fluke для регулярних вимірювань напруги, струму, опору, ємності, перевірки діодів і прозвонювання кіл, Fluke 15B+ поєднує ці функції в одному корпусі. Вибір між автоматичним і ручним діапазоном, HOLD, звукова перевірка цілісності та тривалий заявлений ресурс батарей доповнюють базові вимірювальні можливості моделі.
