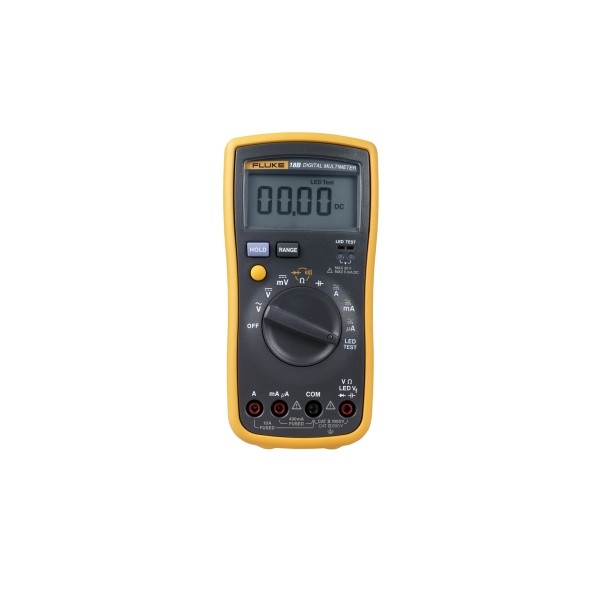

Цифровий мультиметр Fluke 18B для вимірювань і перевірки світлодіодів

Fluke 18B — професійний цифровий мультиметр для вимірювання основних електричних величин і перевірки світлодіодів. Прилад дає змогу контролювати постійну та змінну напругу, постійний і змінний струм, опір та ємність, а також тестувати LED. Поєднання стандартних функцій мультиметра з окремим режимом перевірки світлодіодів робить модель зручною для користувачів, яким потрібен один прилад для різних вимірювальних завдань.

Мультиметр Fluke 18B працює з напругою до 1000 В і струмом до 10 А. Для змінної напруги передбачений частотний діапазон 40–500 Гц, для змінного струму — 40–200 Гц. Опір вимірюється до 40 МОм, ємність — до 0,1 мФ. Окрема особливість моделі — перевірка світлодіодів із напругою запалювання 2–6 В постійного струму та вимірювання прямої напруги Vf за допомогою щупів.

Основне призначення Fluke 18B

Цифровий мультиметр Fluke 18B можна використовувати для контролю електричних параметрів у колах, компонентах та обладнанні в межах заявлених діапазонів. Користувач отримує можливість одним приладом вимірювати напругу, струм, опір і ємність, а за потреби — перевіряти світлодіоди. Це зручно під час робіт, де необхідно послідовно контролювати кілька різних параметрів.

Вимірювання постійної та змінної напруги

Fluke 18B вимірює змінну напругу від 100 мкВ до 1000 В. Для цього режиму заявлена точність 1 %, а частотний діапазон становить 40–500 Гц. Постійну напругу мультиметр також вимірює від 100 мкВ до 1000 В, із заявленою точністю 0,5 %. Широкі межі вимірювання дозволяють працювати як із малими рівнями напруги, так і з вищими значеннями в межах допустимих характеристик приладу.

Під час роботи з напругою потрібно враховувати не лише максимальне значення 1000 В, а й категорію електробезпеки. Для Fluke 18B зазначено CAT III 600 В та CAT II 1000 В. Умови проведення вимірювань мають відповідати допустимій категорії та напрузі.

Вимірювання постійного та змінного струму

Для змінного струму Fluke 18B підтримує діапазон від 100 нА до 10 А. Робочий частотний інтервал становить 40–200 Гц, заявлена точність — 1,5 %. Постійний струм вимірюється в тому самому діапазоні від 100 нА до 10 А з точністю 1,5 %. Це дозволяє контролювати різні рівні струму без виходу за встановлені межі мультиметра.

Під час вимірювання струму необхідно правильно підключати щупи та вибирати відповідний режим. Особливо важливо дотримуватися інструкції при роботі зі значеннями, близькими до верхньої межі 10 А.

Вимірювання опору та ємності

Діапазон вимірювання опору Fluke 18B становить від 100 мОм до 40 МОм, заявлена точність — 0,5 %. Такий інтервал охоплює як низькі, так і високі значення опору та дозволяє перевіряти резистивні елементи й ділянки електричних кіл у межах характеристик приладу.

Ємність вимірюється від 10 пФ до 0,1 мФ із заявленою точністю 2 %. Максимальне значення 0,1 мФ відповідає 100 мкФ. Функція дає можливість перевіряти ємнісні компоненти та порівнювати отриманий результат із потрібним значенням у межах робочого діапазону мультиметра.

Перевірка світлодіодів LED

Одна з ключових особливостей Fluke 18B — функція перевірки світлодіодів. Діапазон напруги запалювання LED становить від 2 до 6 В постійного струму. Це дозволяє тестувати світлодіоди, параметри яких знаходяться в зазначених межах.

При перевірці світлодіода за допомогою щупів мультиметр може вимірювати пряму напругу Vf. Діапазон вимірювання Vf — від 2 до 6 В постійного струму, роздільна здатність — 0,01 В, заявлена похибка — 10 %. Користувач отримує не лише можливість перевірити LED, а й числове значення його прямої напруги.

Для тих, хто регулярно працює зі світлодіодами, LED-функція є практичним доповненням до стандартних можливостей мультиметра. Fluke 18B можна застосовувати і як універсальний цифровий вимірювальний прилад, і як інструмент для контролю світлодіодних компонентів у межах заявлених характеристик.

Категорії електробезпеки

Для Fluke 18B вказані категорії безпеки CAT III 600 В та CAT II 1000 В. Цю характеристику необхідно враховувати при виборі умов вимірювання. Максимальний діапазон напруги не слід розглядати окремо від категорії безпеки: перед підключенням потрібно переконатися, що умови роботи відповідають допустимим параметрам приладу.

Габарити, вага та живлення

Розміри мультиметра становлять 18 × 8,9 × 5,2 см, вага — близько 0,4 кг. Живлення здійснюється від двох батарейок типу AA. Завдяки автономному живленню прилад не потребує постійного підключення до електромережі під час проведення вимірювань.

Основні технічні характеристики Fluke 18B

• Змінна напруга: від 100 мкВ до 1000 В, 40–500 Гц, точність 1 %.
• Постійна напруга: від 100 мкВ до 1000 В, точність 0,5 %.
• Опір: від 100 мОм до 40 МОм, точність 0,5 %.
• Змінний струм: від 100 нА до 10 А, 40–200 Гц, точність 1,5 %.
• Постійний струм: від 100 нА до 10 А, точність 1,5 %.
• Ємність: від 10 пФ до 0,1 мФ, точність 2 %.
• Перевірка LED: напруга запалювання 2–6 В постійного струму.
• Пряма напруга Vf: 2–6 В, роздільна здатність 0,01 В, похибка 10 %, вимірювання щупами.
• Категорії безпеки: CAT III 600 В, CAT II 1000 В.
• Габарити: 18 × 8,9 × 5,2 см.
• Вага: 0,4 кг.
• Живлення: 2 батарейки AA.

Комплектація

Комплект постачання включає цифровий мультиметр Fluke 18B — 1 шт., комплект вимірювальних щупів TL19B — 1 шт., дві батарейки AA та інструкцію російською мовою. У комплекті є основні елементи, зазначені для роботи з приладом.

Кому підійде мультиметр Fluke 18B

Fluke 18B варто розглядати користувачам, яким потрібен цифровий мультиметр для вимірювання напруги, струму, опору та ємності, а також окрема функція тестування світлодіодів. Модель може використовуватися під час перевірки й діагностики електричних та електронних вузлів у межах заявлених діапазонів.

Особливу увагу на модель варто звернути тим, хто працює з LED-компонентами. Перевірка світлодіодів у діапазоні 2–6 В і вимірювання прямої напруги Vf через щупи доповнюють стандартний набір мультиметричних функцій та дозволяють отримати більше інформації про компонент під час тестування.

Поєднання діапазонів у повсякденній роботі

Практична цінність Fluke 18B полягає в тому, що основні режими вимірювання зібрані в одному корпусі. Під час перевірки електричного кола можна послідовно визначати напругу, струм та опір, а при роботі з конденсаторами — додатково вимірювати ємність. Це дозволяє не змінювати прилад для кожного окремого параметра, якщо потрібне значення входить у робочий діапазон мультиметра.

Нижня межа напруги 100 мкВ і струму 100 нА доповнюється верхніми межами 1000 В та 10 А. Для опору передбачено вимірювання до 40 МОм, а для ємності — до 0,1 мФ. Такий набір характеристик дає змогу використовувати Fluke 18B для різних типів вимірювань без виходу за межі заявлених параметрів.

На що звернути увагу перед вимірюванням

Перед підключенням Fluke 18B необхідно визначити, яку саме величину потрібно виміряти, вибрати відповідний режим і переконатися, що очікуване значення не перевищує допустимий діапазон. Для змінної напруги потрібно також враховувати частоту 40–500 Гц, а для змінного струму — 40–200 Гц. При вимірюванні постійних величин ці частотні характеристики не застосовуються.

Під час перевірки LED слід враховувати окремий діапазон 2–6 В. Вимірювання прямої напруги Vf виконується щупами з роздільною здатністю 0,01 В та заявленою похибкою 10 %. Для інших режимів слід орієнтуватися на відповідні характеристики напруги, струму, опору або ємності.

Fluke 18B як універсальний цифровий мультиметр

Під час вибору мультиметра важливо оцінювати не лише максимальну напругу або струм, а весь набір функцій. Для Fluke 18B це вимірювання напруги до 1000 В, струму до 10 А, опору до 40 МОм та ємності до 0,1 мФ, доповнені перевіркою LED. Категорії CAT III 600 В і CAT II 1000 В визначають допустимі умови використання приладу.

Якщо потрібен цифровий мультиметр Fluke із функцією перевірки світлодіодів, Fluke 18B поєднує основні електричні вимірювання з тестуванням LED у діапазоні 2–6 В. Перед використанням потрібно вибирати режим відповідно до вимірюваної величини, не перевищувати встановлені діапазони та дотримуватися вимог електробезпеки.
