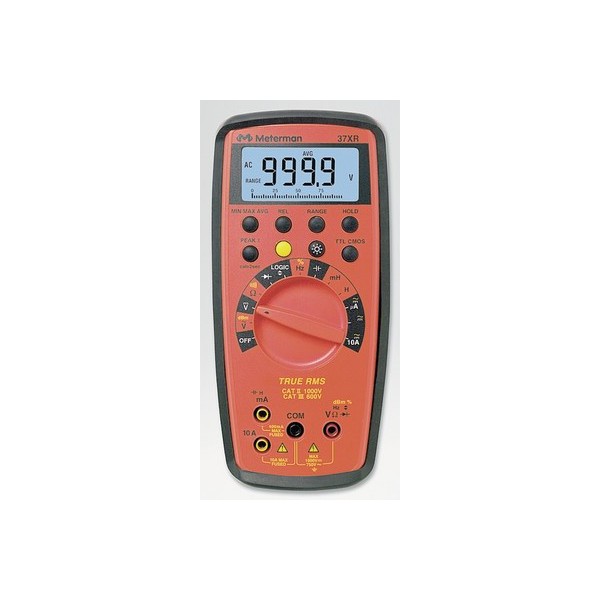

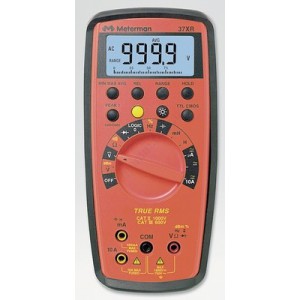

Цифровий мультиметр Amprobe 37XR-A True RMS

Мультиметр Amprobe 37XR-A — багатофункціональний цифровий вимірювальний прилад для діагностики електричних та електронних кіл. Модель поєднує вимірювання постійної й змінної напруги, постійного та змінного струму, опору, ємності, індуктивності й частоти. Також прилад підтримує вимірювання dBm, коефіцієнта заповнення, перевірку діодів, акустичну перевірку цілісності кола та тестування логічних станів цифрових мікросхем TTL/CMOS. Завдяки такому набору функцій 37XR-A можна використовувати для лабораторних робіт, ремонту електроніки, сервісного обслуговування, налагодження обладнання та повсякденних електровимірювань.

Важлива особливість Amprobe 37XR-A — вимірювання змінних сигналів за технологією True RMS AC. Вона дає змогу визначати дійсне середньоквадратичне значення змінної напруги та струму, що особливо корисно під час роботи із сигналами, форма яких відрізняється від правильної синусоїди. Для спеціаліста це означає ширші можливості під час перевірки електронних блоків, джерел живлення, систем керування та іншого обладнання, де характер сигналу може впливати на результат вимірювання.

Основні можливості мультиметра 37XR-A

Мультиметр розрахований не лише на базові електричні вимірювання. Крім напруги, струму та опору, він дає змогу працювати з компонентами й параметрами, які часто потрібно перевіряти під час ремонту та налагодження електроніки. Доступні вимірювання ємності до 400 мкФ та індуктивності до 40 Гн, а також частоти в декількох діапазонах. Для цифрових схем передбачено перевірку логічних станів TTL/CMOS з частотою до 20 МГц. Це робить прилад зручним вибором для фахівців, яким в одному корпусі потрібні функції мультиметра та засоби первинної діагностики електронних компонентів.

• вимірювання постійної напруги до 1000 В;
• вимірювання змінної напруги до 750 В;
• вимірювання постійного та змінного струму до 10 А;
• вимірювання опору до 40 МОм;
• вимірювання ємності до 400 мкФ;
• вимірювання індуктивності до 40 Гн;
• вимірювання частоти та коефіцієнта заповнення;
• вимірювання рівня в dBm;
• перевірка діодів і цілісності електричного кола;
• перевірка логічних станів TTL/CMOS;
• режими HOLD, MIN/MAX/AVG, REL та PEAK HOLD;
• автоматичне й ручне перемикання діапазонів.

Дисплей і зручність зчитування показань

Amprobe 37XR-A оснащений РК-дисплеєм на 4,75 розряду з максимальним показанням 9999. Для візуального контролю змін параметра передбачена 41-сегментна графічна шкала. Така комбінація дає змогу одночасно отримувати точне цифрове значення та спостерігати за тенденцією зміни сигналу. Підсвічування дисплея полегшує роботу в умовах недостатнього освітлення, наприклад у шафах керування, сервісних зонах або всередині обладнання.

Функція HOLD утримує поточне показання на дисплеї, коли зчитати результат безпосередньо під час вимірювання незручно. Режими MIN/MAX/AVG допомагають контролювати мінімальне, максимальне та середнє значення параметра, а REL призначений для відносних вимірювань. Функція PEAK HOLD використовується для фіксації пікових значень. Разом ці можливості спрощують аналіз нестабільних або змінних сигналів без необхідності постійно стежити за кожною зміною показань.

Вимірювання напруги, струму та опору

Для постійної напруги передбачені діапазони від 0,1 мВ до 1000 мВ, а також 10 В, 100 В і 1000 В. Змінна напруга вимірюється в діапазонах від 0,1 мВ до 1000 мВ, 10 В, 100 В і до 750 В. Максимальний струм для AC і DC становить 10 А. Наявність мікроамперних і міліамперних діапазонів дає змогу працювати як із малими струмами електронних схем, так і з більшими навантаженнями в межах характеристик приладу.

Опір вимірюється в діапазонах до 40 МОм. Для швидкої перевірки провідників, контактів, доріжок друкованих плат і з'єднань передбачена акустична перевірка цілісності кола. Звукова сигналізація спрацьовує за опору менше 40 Ом, тому базову перевірку ланцюга можна виконувати без постійного спостереження за дисплеєм.

Вимірювання ємності, індуктивності та частоти

Окрема перевага моделі 37XR-A — можливість вимірювати параметри пасивних компонентів. Діапазони ємності охоплюють значення від 10 пФ до 40 нФ, 400 нФ, 4 мкФ, 40 мкФ і 400 мкФ. Індуктивність вимірюється від 1 мкГн до 4 мГн, а також у діапазонах 40 мГн, 400 мГн, 4 Гн і 40 Гн. Це дає змогу використовувати мультиметр для перевірки конденсаторів і котушок у межах заявлених характеристик без окремого базового вимірювача для кожного типу компонента.

Для частотних вимірювань передбачено декілька послідовних діапазонів, що дозволяє працювати як з низькочастотними, так і з високочастотними сигналами в межах специфікації приладу. Коефіцієнт заповнення вимірюється в межах 0–90 %. Додатково доступне вимірювання dBm у діапазоні від -13 до 50 dBm, що може бути корисним під час роботи з електронними сигналами та перевірки окремих вузлів.

Функції для діагностики електроніки

Amprobe 37XR-A підтримує перевірку логічних станів цифрових мікросхем TTL/CMOS до 20 МГц. Ця функція орієнтована на пошук несправностей у цифрових електронних схемах і доповнює стандартний набір мультиметра. Для перевірки напівпровідникових компонентів також передбачено тест діодів. Таким чином, прилад можна застосовувати не лише для контролю параметрів електромереж і живлення, а й для сервісних робіт із друкованими платами та цифровою електронікою.

Автоматичне вимкнення допомагає економити ресурс батареї, якщо прилад залишили увімкненим. Індикатор низького заряду попереджає про необхідність заміни джерела живлення. Корпус виконаний у конструкції, розрахованій на робоче використання, а магнітний затискач Magne-Grip дає змогу зручно розташувати мультиметр під час вимірювань, звільнивши руки для роботи зі щупами.

Технічні характеристики Amprobe 37XR-A

Точність основних вимірювань

Комплектація

• затискачі типу «крокодил»;
• вимірювальні проводи TL36A;
• магнітний затискач типу Magne-Grip.

Для яких завдань підходить мультиметр

За набором вимірювальних функцій 37XR-A орієнтований на користувачів, яким потрібен універсальний мультиметр для роботи з електричними та електронними пристроями. Він дає змогу виконувати стандартні перевірки напруги, струму й опору, контролювати цілісність з'єднань, тестувати діоди, визначати параметри конденсаторів і котушок, а також працювати з частотними та логічними сигналами. Це особливо зручно під час діагностики обладнання, коли в межах одного завдання потрібно послідовно перевірити кілька різних електричних величин.

Amprobe 37XR-A поєднує True RMS AC, вимірювання напруги й струму AC/DC, опору, ємності, індуктивності та частоти, а також перевірку діодів, цілісності кола й логічних станів TTL/CMOS. Режими HOLD, MIN/MAX/AVG, REL і PEAK HOLD доповнюють основні вимірювання та допомагають працювати зі змінними сигналами. Модель підходить для лабораторних, сервісних і діагностичних завдань у межах заявлених технічних характеристик.
