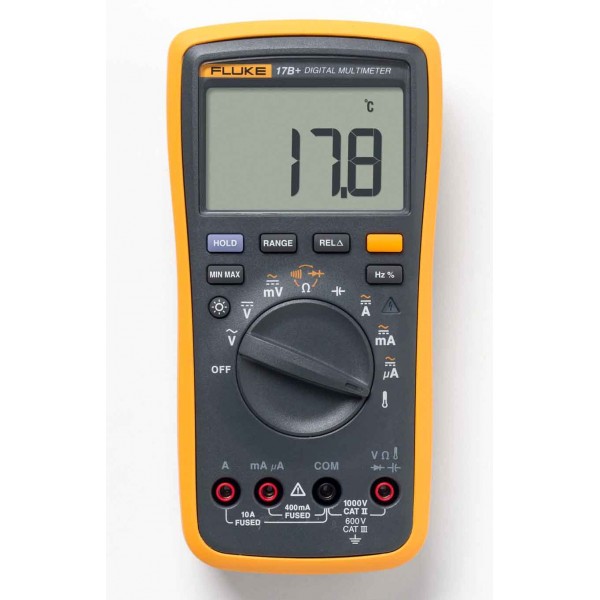

Мультиметр Fluke 17B+ — цифровий мультиметр для широкого спектра вимірювань

Fluke 17B+ — цифровий мультиметр, призначений для виконання широкого кола електричних вимірювань. Прилад дає змогу вимірювати постійну та змінну напругу, постійний і змінний струм, опір, ємність, частоту та температуру. Також передбачені перевірка діодів, контроль цілісності електричного кола зі звуковою сигналізацією, режим відносних вимірювань і функція HOLD.

Поєднання основних вимірювальних режимів робить мультиметр Fluke 17B+ практичним інструментом для робіт, де необхідно послідовно контролювати різні електричні параметри одним приладом. Користувач може переходити від вимірювання напруги або струму до перевірки опору, ємності, частоти чи температури без використання окремих вимірювачів для кожного параметра.

Мультиметр підтримує автоматичний і ручний вибір діапазону. У ручному режимі потрібний діапазон вибирається за допомогою кнопки RANGE. Це дає можливість використовувати автоматичне визначення діапазону під час звичайних вимірювань або самостійно зафіксувати необхідний діапазон, коли цього потребує конкретне завдання.

Основні можливості Fluke 17B+

Функціональність моделі охоплює основні параметри, які використовуються під час перевірки електричних кіл, компонентів та обладнання. Прилад працює з постійною і змінною напругою, струмом, опором та ємністю, а також дозволяє визначати частоту сигналу й виконувати температурні вимірювання.

• вимірювання постійної напруги;
• вимірювання змінної напруги;
• вимірювання постійного струму;
• вимірювання змінного струму;
• вимірювання електричного опору;
• вимірювання ємності;
• вимірювання частоти;
• визначення коефіцієнта заповнення;
• вимірювання температури;
• режим відносних вимірювань;
• перевірка діодів;
• перевірка цілісності кола зі звуковим сигналом;
• функція утримання показань HOLD;
• автоматичний та ручний вибір діапазону.

Цифровий дисплей на 4000 відліків

Fluke 17B+ оснащений цифровим дисплеєм із розрядністю 4000 відліків. Оновлення показань відбувається три рази на секунду. Такий формат відображення дозволяє зручно контролювати результати під час виконання вимірювань і спостерігати за зміною параметра без необхідності додаткового обладнання.

Функція HOLD дає змогу зафіксувати поточне показання на дисплеї. Це корисно у випадках, коли під час самого вимірювання дисплей розташований під незручним кутом або необхідно спочатку виконати підключення щупів, а потім переглянути отриманий результат.

Автоматичний і ручний вибір діапазону

Мультиметр Fluke 17B+ підтримує два способи вибору діапазону — автоматичний та ручний. Автоматичний режим спрощує виконання повсякденних вимірювань, оскільки прилад самостійно підбирає відповідний діапазон для контрольованої величини.

Якщо потрібно працювати у визначеному діапазоні, передбачений ручний вибір за допомогою кнопки RANGE. Така можливість особливо зручна під час послідовного контролю однотипних сигналів або значень, коли користувачеві важливо зберігати вибраний діапазон під час серії вимірювань.

Вимірювання постійної та змінної напруги

Для вимірювання змінної напруги в діапазоні частот від 40 Гц до 500 Гц передбачені діапазони 400 мВ, 4,000 В, 40,00 В, 400,0 В і 1000 В. Зазначена роздільна здатність становить 0,1 мВ.

Постійна напруга вимірюється в діапазонах 400 мВ, 4,000 В, 40,00 В, 400,0 В і 1000 В. Мінімальна зазначена роздільна здатність також становить 0,1 мВ. Для постійної напруги в характеристиках приладу окремо вказана основна похибка 0,5%.

Наявність декількох діапазонів дозволяє використовувати один мультиметр як для вимірювання малих значень напруги, так і для роботи з вищими значеннями в межах характеристик приладу. Перед проведенням вимірювань необхідно правильно вибрати режим і дотримуватися допустимих параметрів та категорій безпеки.

Вимірювання постійного та змінного струму

Fluke 17B+ підтримує вимірювання як постійного, так і змінного струму. Для змінного струму вказаний робочий частотний діапазон від 40 Гц до 400 Гц.

Для змінного струму передбачені діапазони 400,0 мкА, 4000 мкА, 40,00 мА, 400,0 мА та 4 А. Аналогічний набір діапазонів зазначений для вимірювання постійного струму: 400,0 мкА, 4000 мкА, 40,00 мА, 400,0 мА та 4 А.

Завдяки цьому прилад можна використовувати для контролю струму в електричних колах із різними рівнями вимірюваної величини в межах зазначених діапазонів. Перед підключенням мультиметра для вимірювання струму слід переконатися, що вибрано відповідний режим і правильний вимірювальний вхід.

Вимірювання опору до 40 МОм

Для контролю електричного опору Fluke 17B+ має кілька послідовних діапазонів: 400,0 Ом, 4,000 кОм, 40,00 кОм, 400,0 кОм, 4,000 МОм та 40,00 МОм. Зазначена роздільна здатність становить від 0,1 Ом, а точність — 0,5%.

Широкий набір діапазонів опору дозволяє проводити як перевірку низькоомних ділянок, так і вимірювання опору в кілоомному та мегаомному діапазонах. Цей режим доповнюється функцією контролю цілісності кола зі звуковим сигналом, що спрощує швидку перевірку електричного з'єднання.

Перевірка цілісності кола та тест діодів

Окремий режим прозвонювання дозволяє перевіряти цілісність електричного кола зі звуковою індикацією. Користувачеві не потрібно постійно стежити за дисплеєм: звуковий сигнал допомагає контролювати наявність електричного з'єднання під час перевірки провідників або окремих ділянок кола.

Для перевірки діодів передбачений режим із зазначеним значенням 2,000 В. Функція тестування діодів доповнює стандартні вимірювання напруги, струму та опору й дозволяє використовувати мультиметр для перевірки відповідних електронних компонентів.

Вимірювання ємності

Мультиметр Fluke 17B+ має функцію вимірювання ємності. Передбачені діапазони 40,00 нФ, 400,0 нФ, 4,000 мкФ, 40,00 мкФ, 400,0 мкФ і 1000 мкФ. Мінімальна зазначена роздільна здатність становить 0,01 нФ, а точність у характеристиках вказана від 2%.

Наявність режиму вимірювання ємності розширює можливості мультиметра під час роботи з електронними компонентами. Користувач може виконати вимірювання без застосування окремого вимірювача ємності, якщо параметри компонента перебувають у межах підтримуваних діапазонів Fluke 17B+.

Вимірювання частоти та коефіцієнта заповнення

Ще одна функція Fluke 17B+ — вимірювання частоти. Прилад має діапазони 50,00 Гц, 500,0 Гц, 5,000 кГц, 50,00 кГц та 100,0 кГц. Зазначена роздільна здатність становить 0,01 Гц, а точність — 0,1% + 3.

Крім частоти, мультиметр підтримує визначення коефіцієнта заповнення. Таким чином, модель дозволяє контролювати не лише стандартні електричні величини, а й додаткові параметри сигналу, що розширює сферу використання приладу під час електричних та електронних вимірювань.

Вимірювання температури від -55 до +400 °C

Fluke 17B+ підтримує вимірювання температури в діапазоні від -55 °C до +400 °C. Для температурних вимірювань до комплекту постачання входить термопара.

Наявність температурного режиму дозволяє використовувати один прилад не тільки для контролю електричних параметрів. Якщо під час роботи необхідно перевірити температуру в межах зазначеного діапазону, для цього не потрібно використовувати окремий мультиметр із температурним входом — відповідна функція вже передбачена у Fluke 17B+.

Режим відносних вимірювань

У мультиметрі передбачений режим відносних вимірювань. Він дає можливість виконувати контроль параметра відносно прийнятого значення, що може бути зручним під час порівняння результатів у серії однотипних вимірювань.

Разом із функціями RANGE та HOLD режим відносних вимірювань робить роботу з приладом гнучкішою. Користувач може вручну зафіксувати потрібний діапазон, утримати результат на дисплеї або працювати з відносним значенням залежно від конкретного вимірювального завдання.

Категорії електробезпеки

У характеристиках Fluke 17B+ зазначені категорії безпеки відповідно до IEC 1010-1: CAT I 1000 V, CAT II 600 V та CAT III 300 V. Під час використання мультиметра необхідно враховувати не тільки максимальне значення напруги, а й категорію вимірювального кола, для якого виконується перевірка.

Дотримання зазначених категорій та допустимих параметрів є важливою умовою правильного використання вимірювального приладу. Перед початком роботи слід вибрати потрібний режим, відповідний діапазон і підключити вимірювальні щупи згідно з призначенням входів мультиметра.

Сплячий режим і конструктивні особливості

У Fluke 17B+ передбачений сплячий режим. Також конструкція батарейного відсіку виконана таким чином, щоб спростити заміну елементів живлення: для доступу використовується окрема кришка батарейного відсіку.

У комплекті передбачений чохол з отвором для підвішування. Це дозволяє зручніше розмістити прилад під час виконання вимірювань у ситуаціях, коли тримати мультиметр у руці одночасно з вимірювальними щупами незручно.

Технічні характеристики мультиметра Fluke 17B+

Комплект постачання Fluke 17B+

• цифровий мультиметр Fluke 17B+ — 1 шт.;
• вимірювальний провід зі щупами — 1 пара;
• термопара — 1 шт.;
• інструкція з експлуатації російською мовою — 1 шт.

Чому варто звернути увагу на Fluke 17B+

Головна особливість цієї моделі — поєднання в одному корпусі основних функцій цифрового мультиметра та додаткових вимірювальних режимів. Fluke 17B+ дозволяє вимірювати напругу і струм, контролювати опір та ємність, визначати частоту і температуру, перевіряти діоди та цілісність електричних кіл.

Для повсякденної роботи зручним є автоматичний вибір діапазону, а коли потрібен контроль конкретного діапазону, можна перейти до ручного керування кнопкою RANGE. Функція HOLD допомагає зафіксувати результат, а звукове прозвонювання спрощує швидку перевірку електричних з'єднань.

Температурний діапазон від -55 до +400 °C, вимірювання частоти до 100,0 кГц, опору до 40,00 МОм та ємності до 1000 мкФ доповнюють базові функції приладу. У результаті користувач отримує один цифровий мультиметр для виконання різних типів вимірювань у межах заявлених характеристик.

Мультиметр Fluke 17B+ підійде тим, кому потрібен багатофункціональний цифровий вимірювальний прилад із ручним та автоматичним вибором діапазону, функціями HOLD і відносних вимірювань, перевіркою діодів, звуковим контролем цілісності кола та можливістю вимірювання температури.
