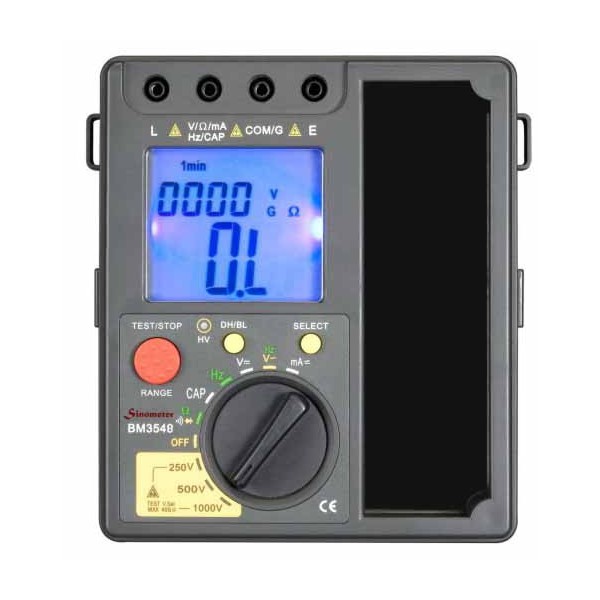

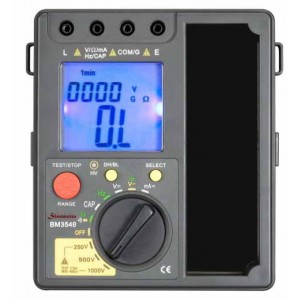

Мультиметр-мегаомметр ВМ3548

ВМ3548 — цифровий вимірювальний прилад формату «2 в 1», який поєднує функції мультиметра та тестера опору ізоляції. Модель дає змогу виконувати основні електричні вимірювання, а також перевіряти опір ізоляції з тестовою напругою 250, 500 або 1000 В. Верхня межа вимірювання опору ізоляції становить 40 ГОм.

У режимі мультиметра ВМ3548 вимірює постійну та змінну напругу, постійний і змінний струм, електричний опір, ємність і частоту. Прилад також має режим прозвонювання електричних кіл. Така комбінація функцій дозволяє використовувати один вимірювач для перевірки параметрів електричних кіл і контролю стану ізоляції.

Основні можливості ВМ3548

Мультиметр-мегаомметр оснащений РК-дисплеєм на 3 ¾ розряду з підсвічуванням. Передбачено подвійний дисплей, режим утримання показів DATA Hold, захист від перевантаження та можливість калібрування. Категорія безпеки приладу — Cat II 1000 V.

• поєднання цифрового мультиметра та вимірювача опору ізоляції;
• вимірювання опору ізоляції до 40 ГОм;
• тестові напруги для ВМ3548: 250, 500 і 1000 В;
• вимірювання постійної напруги до 1000 В;
• вимірювання змінної напруги до 700 В;
• вимірювання постійного та змінного струму до 400 мА;
• вимірювання електричного опору до 40 МОм;
• вимірювання ємності до 40 мкФ;
• вимірювання частоти до 4 МГц;
• режим прозвонювання;
• підсвічування дисплея та функція DATA Hold;
• захист від перевантаження.

Вимірювання опору ізоляції

У режимі мегаомметра ВМ3548 працює з трьома рівнями тестової напруги — 250, 500 і 1000 В. Діапазон вимірювання опору ізоляції становить від 250 кОм до 40 ГОм. Для різних тестових напруг доступні відповідні автоматичні діапазони та роздільна здатність.

Час тестування можна встановити на 1, 2 або 10 хвилин. Робоча температура приладу становить від 0 до 40 °C, а швидкість вимірювання — 2 вимірювання за секунду. Такі параметри дають змогу використовувати ВМ3548 для послідовної перевірки ізоляції та контролю її опору в межах передбачених діапазонів.

Струм під час випробування на коротке замикання — не більше 1,5 мА.

Режим цифрового мультиметра

ВМ3548 охоплює набір вимірювань, потрібних для перевірки електричних кіл та обладнання. Постійна напруга вимірюється в діапазонах від 400 мВ до 1000 В, змінна — від 4 до 700 В. Для вимірювання струму передбачені діапазони 40 і 400 мА як для постійного, так і для змінного струму.

Опір вимірюється в межах від 400 Ом до 40 МОм. Для роботи з електронними компонентами доступне вимірювання ємності від 40 нФ до 40 мкФ, а частоти — від 40 Гц до 4 МГц. Режим прозвонювання спрацьовує при опорі менше 380 Ом.

Дисплей і керування

РК-дисплей на 3 ¾ розряду має підсвічування, що полегшує зчитування показів. Прилад оснащений подвійним дисплеєм та функцією DATA Hold для утримання поточного результату вимірювання на екрані.

Захист від перевантаження передбачений для вимірювальних кіл приладу. Наявність режиму прозвонювання дозволяє перевіряти цілісність електричних з’єднань без використання окремого тестера.

Живлення, габарити та маса

Мультиметр-мегаомметр ВМ3548 живиться від шести елементів по 1,5 В. Габарити корпусу становлять 170 × 156 × 64 мм, маса — 650 г. Завдяки таким параметрам прилад зручно використовувати для вимірювальних робіт у різних умовах експлуатації.

• Живлення: 6 × 1,5 В;
• Габарити: 170 × 156 × 64 мм;
• Маса: 650 г;
• Робоча температура: 0…40 °C;
• Швидкість вимірювання: 2 вимірювання/с.

Комплектація ВМ3548

У комплект постачання входить мультиметр-мегаомметр ВМ3548 та вимірювальні аксесуари для виконання стандартних електричних вимірювань і перевірки опору ізоляції.

• мультиметр-мегаомметр ВМ3548 — 1 шт.;
• червоний високовольтний тестовий кабель — 1 шт.;
• чорний тестовий кабель — 1 шт.;
• чорний тестовий кабель із затискачем типу «крокодил» — 1 шт.;
• затискач типу «крокодил» — 1 шт.

Для яких вимірювань підходить ВМ3548

Функціональність приладу орієнтована на завдання, де потрібно не лише вимірювати стандартні електричні параметри, а й перевіряти опір ізоляції. В одному корпусі доступні вимірювання напруги, струму, опору, ємності та частоти, а також високовольтний тест ізоляції на 250, 500 або 1000 В.

ВМ3548 може використовуватися під час перевірки електричних кіл, кабелів та електрообладнання в межах характеристик приладу. Перед вимірюванням опору ізоляції необхідно дотримуватися вимог безпеки, оскільки в цьому режимі прилад формує підвищену тестову напругу.

Ключові технічні характеристики

ВМ3548 поєднує діапазон вимірювання опору ізоляції до 40 ГОм із можливостями цифрового мультиметра. Максимальна вимірювана постійна напруга становить 1000 В, змінна — 700 В, постійний і змінний струм — 400 мА. Верхня межа вимірювання опору в режимі мультиметра — 40 МОм, ємності — 40 мкФ, частоти — 4 МГц.

Для тестування ізоляції передбачені напруги 250/500/1000 В, а час тесту можна встановити на 1, 2 або 10 хвилин. Поєднання цих функцій робить ВМ3548 практичним приладом для електровимірювальних робіт, коли потрібні як стандартні функції мультиметра, так і вимірювання опору ізоляції.
