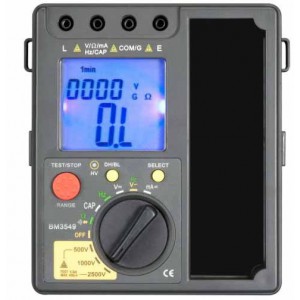

Мультиметр-мегаомметр ВМ-3549

ВМ-3549 — цифровий вимірювальний прилад формату «2 в 1», який поєднує функції мультиметра та мегаомметра для перевірки опору ізоляції. Модель призначена для робіт, де поряд зі стандартними електричними вимірюваннями потрібно контролювати стан ізоляції кабелів, проводки та елементів електрообладнання. У режимі тестера ізоляції прилад працює з тестовими напругами 500, 1000 і 2500 В та вимірює опір ізоляції до 40 ГОм. У режимі мультиметра ВМ-3549 дозволяє вимірювати постійну й змінну напругу, постійний і змінний струм, опір, ємність та частоту, а також виконувати прозвонювання електричних кіл.

Основні можливості ВМ-3549

Мегаомметр ВМ-3549 підтримує три тестові напруги — 500, 1000 і 2500 В. Максимальний діапазон вимірювання опору ізоляції сягає 40 ГОм. Наявність тестової напруги 2500 В відрізняє ВМ-3549 від моделі ВМ-3548, для якої вказані рівні 250, 500 і 1000 В. Для випробувань передбачено час тесту 1, 2 або 10 хвилин, що дає змогу виконувати не лише короткі перевірки, а й триваліші вимірювання відповідно до поставленого завдання.

У режимі мультиметра прилад охоплює основні параметри, необхідні під час електротехнічних робіт. Постійна напруга вимірюється до 1000 В, змінна — до 700 В, постійний і змінний струм — до 400 мА. Діапазон вимірювання звичайного електричного опору становить до 40 МОм, ємності — до 40 мкФ, частоти — до 4 МГц. Для швидкої перевірки цілісності провідників і з'єднань передбачений режим прозвонювання.

Дисплей, керування та захист

ВМ-3549 оснащений LCD-дисплеєм на 3 ¾ розряду з підсвічуванням. Підсвічування спрощує зчитування показань у місцях із недостатнім освітленням, а подвійний дисплей дає змогу зручно контролювати інформацію під час вимірювань. Функція DATA Hold призначена для утримання результату на екрані, коли показання потрібно зафіксувати після від'єднання щупів або коли дисплей складно бачити безпосередньо в момент вимірювання.

Для приладу заявлена категорія безпеки CAT II 1000 V, передбачені захист від перевантаження та можливість калібрування. Швидкість вимірювання становить 2 вимірювання за секунду. Робочий температурний діапазон для режиму вимірювання опору ізоляції вказаний від 0 до 40 °C.

Характеристики у режимі вимірювання опору ізоляції

У режимі мегаомметра ВМ-3549 використовується для перевірки високих значень опору, характерних для ізоляційних матеріалів. Для моделі передбачені тестові напруги 500, 1000 та 2500 В. Загальний заявлений діапазон вимірювання опору ізоляції — від 250 кОм до 40 ГОм, похибка залежить від діапазону та становить від ±3% до ±10% ±5 знаків. У вихідних характеристиках також вказані тестовий струм ≥15 мА, час тесту 1/2/10 хв і струм під час випробування на коротке замикання не більше 1,5 мА.

Струм під час випробування на коротке замикання — не більше 1,5 мА.

Характеристики ВМ-3549 у режимі мультиметра

Як цифровий мультиметр ВМ-3549 охоплює широкий набір базових електричних вимірювань. Для постійної напруги передбачені діапазони від 400 мВ до 1000 В, для змінної — від 4 до 700 В. Постійний та змінний струм вимірюються в діапазонах 40 і 400 мА. Окремо підтримуються вимірювання опору, ємності та частоти. Такий набір функцій дозволяє використовувати один прилад для перевірки живлення, електричних кіл, компонентів і кабельних ліній у межах заявлених діапазонів.

Для яких робіт підходить мультиметр-мегаомметр ВМ-3549

Основне призначення ВМ-3549 — поєднати стандартну електричну діагностику з вимірюванням опору ізоляції. Прилад можна застосовувати для перевірки ізоляції кабелю та елементів електрообладнання, контролю напруги, прозвонювання кабельних ліній, вимірювання опору, струму, ємності й частоти. У вихідному описі також зазначена можливість використовувати результати випробувань для перевірки та розрахунку коефіцієнта абсорбції і оцінювання старіння ізоляції.

Живлення, розміри та маса

Живлення ВМ-3549 здійснюється від шести елементів по 1,5 В. Габарити приладу становлять 170×156×64 мм, маса — 650 г. Компактні розміри у поєднанні з автономним живленням орієнтовані на переносне використання приладу під час виїзних вимірювань, обслуговування та діагностики електрообладнання.

Комплект постачання

• мультиметр-мегаомметр ВМ3549 — 1 шт.;
• червоний високовольтний тестовий кабель — 1 шт.;
• чорний тестовий кабель — 1 шт.;
• чорний тестовий кабель із затискачем типу «крокодил» — 1 шт.;
• затискач типу «крокодил» — 1 шт.

ВМ-3549 для комплексної електричної діагностики

Мультиметр-мегаомметр ВМ-3549 буде корисним у роботах, де потрібно поєднати вимірювання опору ізоляції з контролем основних електричних величин. Прилад дає змогу перевіряти ізоляцію тестовою напругою до 2500 В, вимірювати опір ізоляції до 40 ГОм і водночас виконувати функції цифрового мультиметра. Підсвічування дисплея, режим утримання показань, прозвонювання та автономне живлення доповнюють базові вимірювальні можливості моделі.

За заявленими характеристиками ВМ-3549 орієнтований на електротехнічне обслуговування, діагностику кабельних ліній та електрообладнання, коли важливо мати в одному корпусі мультиметр і тестер ізоляції. Для розширення набору вимірювального приладдя на сторінці товару також представлений набір щупів і затискачів Super TL Kit.
