Цифровий мультиметр OWON OW18A

Цифровий мультиметр OWON OW18A — універсальний портативний вимірювальний прилад для контролю основних електричних параметрів, перевірки електронних компонентів і виконання діагностичних робіт. Модель підтримує вимірювання постійної та змінної напруги, постійного й змінного струму, опору, ємності, частоти, коефіцієнта заповнення імпульсів і температури. Завдяки такому набору функцій один прилад може використовуватися для повсякденних електротехнічних робіт, ремонту електроніки, обслуговування обладнання та налагодження електричних систем.

Однією з ключових особливостей OW18A є підтримка True RMS — вимірювання істинного середньоквадратичного значення змінного сигналу. Це важливо під час роботи з електричними колами, де форма сигналу може відрізнятися від ідеальної синусоїди. Мультиметр також оснащений функцією безконтактного виявлення напруги NCV, що дає змогу попередньо визначити наявність змінної напруги без прямого підключення вимірювальних щупів. Для роботи в недостатньо освітлених місцях передбачено вбудований ліхтарик.

Основні можливості OWON OW18A

Мультиметр має розрядність 3 5/6 біта і поєднує в одному корпусі функції, необхідні для більшості типових електровимірювань. Користувач може перевіряти напругу в електричних колах, вимірювати струм навантаження, визначати опір, контролювати параметри конденсаторів, вимірювати частоту сигналу та температуру. Підтримка широких діапазонів робить OW18A придатним як для низьковольтної електроніки, так і для робіт, де потрібне вимірювання напруги до 1000 В постійного струму або до 750 В змінного струму.

• True RMS — вимірювання істинного середньоквадратичного значення змінної напруги та струму.
• NCV — безконтактне виявлення наявності напруги.
• Вбудований ліхтарик — зручний під час вимірювань у щитах, нішах, технічних приміщеннях та інших місцях із недостатнім освітленням.
• Вимірювання напруги — постійної до 1000 В і змінної до 750 В.
• Вимірювання струму — постійного та змінного до 20 А.
• Вимірювання опору — до 60 МОм.
• Вимірювання ємності — до 60 мФ.
• Вимірювання частоти — до 9,999 МГц.
• Вимірювання температури — від -50 до +400 °C.
• Коефіцієнт заповнення імпульсів — від 0,1% до 99,9%.

Вимірювання постійної та змінної напруги

OWON OW18A підтримує кілька діапазонів вимірювання постійної напруги: 60,00 мВ, 600,0 мВ, 6,000 В, 60,00 В, 600,0 В і 1000 В. Для основних діапазонів заявлена точність становить ±0,5% + 2. Такий набір діапазонів дає змогу працювати як із малими сигналами, так і з високими значеннями напруги в межах характеристик приладу.

Для змінної напруги доступні діапазони 600,0 мВ, 6,000 В, 60,00 В, 600,0 В і 750 В, а заявлена точність становить ±0,8% + 2. Підтримка True RMS доповнює цей режим і робить мультиметр практичним інструментом для перевірки мереж, блоків живлення, генераторів та іншого обладнання, де потрібно контролювати фактичне значення змінної напруги.

Вимірювання струму до 20 А

Мультиметр вимірює як постійний, так і змінний струм. Для постійного струму передбачені діапазони 600,0 мкА, 6000 мкА, 60,00 мА, 600,0 мА і 20 А. Заявлена точність — ±0,8% + 2. Для змінного струму використовуються ті самі основні діапазони, а заявлена точність становить ±1,0% + 3.

Наявність діапазонів від мікроампер до 20 А дозволяє використовувати OW18A для різних за масштабом завдань: від перевірки струму в електронних колах до контролю більш потужних навантажень у межах допустимих параметрів приладу. Під час вимірювання струму важливо правильно вибирати вхідний роз’єм і режим мультиметра та дотримуватися обмежень, зазначених в інструкції з експлуатації.

Опір, ємність, частота та імпульсні сигнали

Для вимірювання опору OWON OW18A має діапазони 600,0 Ом, 6,000 кОм, 60,00 кОм, 600,0 кОм, 6,000 МОм і 60,00 МОм. Заявлена точність — ±0,8% + 2. Це дає змогу перевіряти резистори, провідники, з’єднання та інші елементи, для яких опір є одним з основних діагностичних параметрів.

У режимі вимірювання ємності доступні діапазони 60,00 нФ, 600,0 нФ, 6,000 мкФ, 60,00 мкФ, 600,0 мкФ, 6,000 мФ і 60,00 мФ. Заявлена точність становить ±3% + 5. Такий діапазон дозволяє контролювати ємність різних конденсаторів без використання окремого вимірювача для багатьох типових завдань ремонту та діагностики.

Функція частотоміра охоплює діапазони 9,999 Гц, 99,99 Гц, 999,9 Гц, 9,999 кГц, 99,99 кГц, 999,9 кГц і 9,999 МГц. Заявлена точність — ±0,8% + 2. Додатково прилад вимірює коефіцієнт заповнення імпульсів від 0,1% до 99,9% із заявленою точністю ±1,2% + 3. Ці функції корисні під час перевірки генераторів, імпульсних сигналів та електронних вузлів, де потрібно контролювати не лише напругу, а й частотні параметри.

Вимірювання температури

OWON OW18A підтримує вимірювання температури в діапазоні від -50 до +400 °C із заявленою точністю ±2,5% + 3. У комплект постачання входить термопара, тому функцію вимірювання температури можна використовувати без придбання окремого базового датчика. Це розширює можливості мультиметра під час перевірки електронних компонентів, джерел живлення, нагрівальних елементів та іншого обладнання, для якого контроль температури має практичне значення.

NCV і ліхтарик для зручної діагностики

Функція NCV призначена для безконтактного виявлення напруги. Вона може бути корисною як швидкий попередній спосіб перевірки перед основним вимірюванням щупами. Це особливо зручно під час пошуку провідника під напругою, перевірки розеток, кабелів або елементів електричної системи, коли потрібно швидко визначити наявність електричного поля.

Вбудований ліхтарик допомагає працювати в умовах слабкого освітлення. Під час ремонту або діагностики доступ до точки вимірювання часто обмежений, а додаткове локальне освітлення спрощує підключення щупів і зчитування стану обладнання. У поєднанні з портативним форматом мультиметра це робить OW18A зручним для виїзних робіт і обслуговування техніки без стаціонарного робочого місця.

Технічні характеристики OWON OW18A

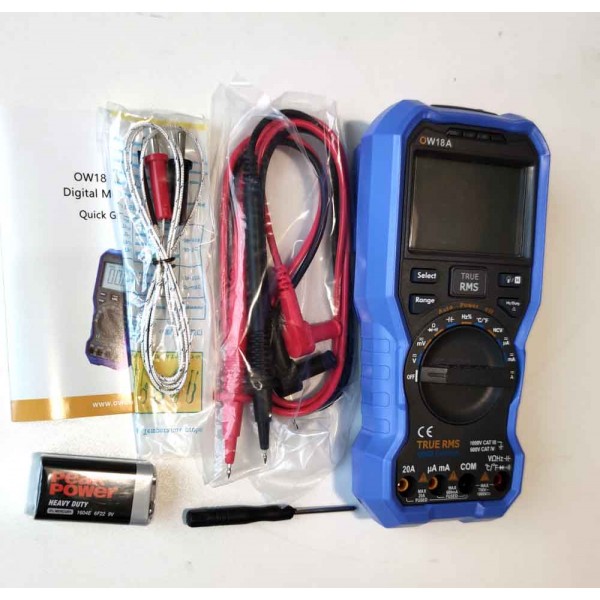

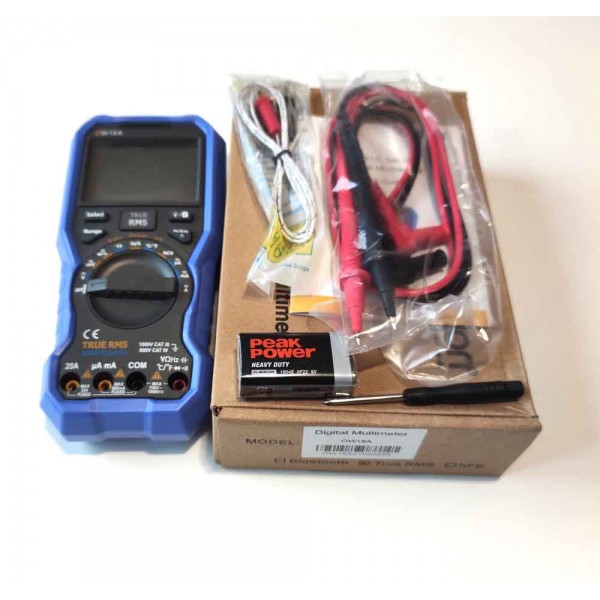

Комплектація

• цифровий мультиметр OW18A — 1 шт.;
• комплект вимірювальних щупів — 1 комплект;
• термопара — 1 шт.;
• викрутка — 1 шт.;
• інструкція з експлуатації — 1 шт.

Застосування мультиметра OW18A

Модель може використовуватися для ремонту та обслуговування електротехніки, перевірки електричних мереж, діагностики електронних пристроїв, контролю параметрів джерел живлення та інших завдань, де потрібен універсальний цифровий мультиметр. Поєднання вимірювання напруги, струму, опору, ємності, частоти й температури дає змогу виконувати значну частину типових перевірок одним приладом.

Окремо в описі товару відзначено практичне застосування OW18A для налаштування вихідної частоти бензогенераторів на 50 Гц. У наведеному прикладі після контролю та коригування частоти бензогенератора було забезпечено роботу котла Junkers. Для такого завдання корисною є вбудована функція вимірювання частоти, а також можливість контролювати вихідну напругу. Мультиметр також дозволяє вимірювати струм до 20 А в межах характеристик приладу.

OWON OW18A підійде користувачам, яким потрібен багатофункціональний цифровий мультиметр із True RMS, NCV, вимірюванням температури та широким набором електричних діапазонів. Прилад поєднує базові функції вольтметра, амперметра й омметра з вимірюванням ємності, частоти та параметрів імпульсного сигналу, тому може стати універсальним інструментом для майстерні, сервісу або виїзної діагностики.
