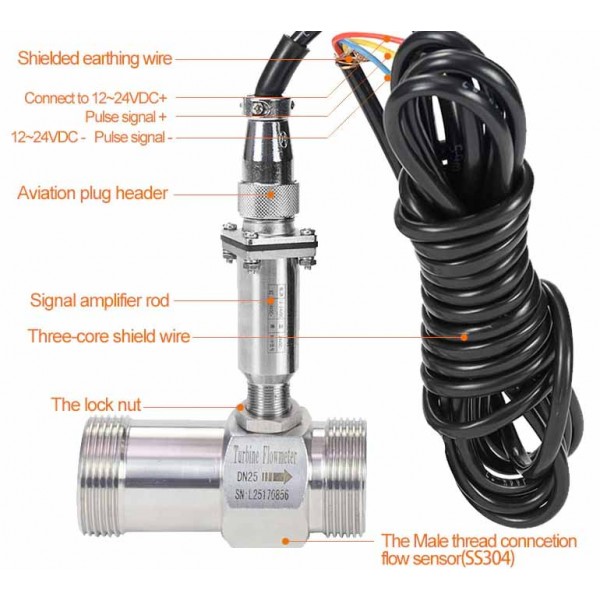

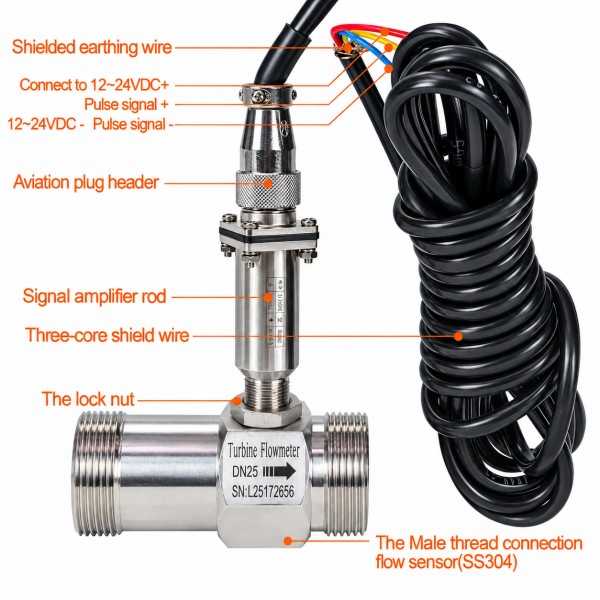

Турбінний датчик витрати ALT TFS-4-M-P

ALT TFS-4-M-P — турбінний датчик витрати DN4, призначений для вимірювання витрати рідких середовищ у трубопровідних, технологічних і вимірювальних системах. Модель працює в стандартному діапазоні 0,04…0,25 м³/год, що відповідає 0,011…0,07 л/с. Розширений діапазон вимірювання становить 0,04…0,4 м³/год або 0,011…0,111 л/с. Такі характеристики дозволяють застосовувати датчик у системах із невеликою витратою, де потрібне компактне первинне обладнання з частотним вихідним сигналом.

ALT TFS-4-M-P не має власного індикатора. Результат вимірювання передається на вторинний прилад або суматор, який приймає та обробляє частотний сигнал датчика. Живлення моделі становить 12…24 В. Стандартний робочий тиск — 6,3 МПа, заявлена точність вимірювання — 1,0%. Для механічного підключення передбачене з’єднання M («папа»).

Корпус датчика має ступінь захисту IP65. Також для ALT TFS-4-M-P зазначено вибухозахищене виконання ExdIICT6 Gb. Температурні виконання передбачають роботу із середовищем від -100 °C з верхньою межею +100 °C, +120 °C або +150 °C залежно від конкретної модифікації. ALT TFS-4-M-P також може використовуватися як заміна перетворювачів ТПР 5.

Призначення датчика ALT TFS-4-M-P

Турбінний датчик витрати ALT TFS-4-M-P використовується як первинний перетворювач у системах контролю витрати. Його основне завдання — реагувати на потік рідини та формувати частотний вихідний сигнал, який надалі може оброблятися вторинним вимірювальним обладнанням.

Таке виконання особливо зручне для автоматизованих систем, де датчик встановлюється безпосередньо в точці вимірювання, а індикація та обробка даних виконуються окремим приладом. Відсутність власного дисплея не обмежує застосування ALT TFS-4-M-P як первинного перетворювача, але потребує використання сумісного обладнання для приймання частотного сигналу.

Номінальний діаметр DN4 та діапазон витрати від 0,04 м³/год роблять модель придатною для систем із невеликою кількістю рідини, що проходить через вимірювальну ділянку. Під час підбору датчика важливо порівнювати фактичну мінімальну та максимальну витрату в системі з робочим діапазоном ALT TFS-4-M-P.

Стандартний і розширений діапазон витрати

Для ALT TFS-4-M-P зазначено стандартний діапазон витрати 0,04…0,25 м³/год. У літрах за секунду цей діапазон становить 0,011…0,07 л/с. Саме ці значення необхідно враховувати під час вибору моделі для роботи у стандартному режимі.

Розширений діапазон становить 0,04…0,4 м³/год, або 0,011…0,111 л/с. Верхня межа в розширеному діапазоні більша, ніж у стандартному, що розширює можливості використання датчика в системах зі змінною витратою. Нижня межа при цьому залишається 0,04 м³/год.

Правильний вибір діапазону є важливою умовою використання турбінного витратоміра. Необхідно враховувати не тільки максимальне значення потоку, але й можливі мінімальні витрати під час різних режимів роботи системи. Це дозволяє підібрати датчик відповідно до реальних параметрів технологічного процесу.

Турбінний принцип вимірювання

ALT TFS-4-M-P належить до турбінних датчиків витрати. У вимірювальній частині такого приладу знаходиться турбіна, яка взаємодіє з потоком робочого середовища. Рух рідини забезпечує обертання турбіни, а вимірювальна система датчика формує відповідний електричний сигнал.

У цій моделі передбачений частотний вихідний сигнал. Тому ALT TFS-4-M-P може бути інтегрований у вимірювальну систему зі вторинним приладом або суматором, що має відповідний вхід. При виборі додаткового обладнання необхідно переконатися в сумісності за типом сигналу та іншими електричними параметрами.

Власної індикації датчик не має. Така конструкція дозволяє використовувати його як компактний первинний перетворювач безпосередньо в трубопроводі, а засоби відображення результатів розташовувати в зручному для оператора місці.

Точність вимірювання 1,0%

Заявлена точність ALT TFS-4-M-P становить 1,0%. Цей параметр необхідно враховувати під час вибору датчика відповідно до вимог конкретної системи контролю витрати. Точність є однією з основних характеристик первинного вимірювального перетворювача разом із діапазоном витрати, номінальним діаметром, робочим тиском і температурою.

Для роботи в межах заявлених характеристик датчик повинен бути правильно підібраний і встановлений відповідно до параметрів системи. Значення витрати повинно знаходитися в робочому діапазоні, а тиск і температура — відповідати допустимим характеристикам конкретного виконання ALT TFS-4-M-P.

Робочий тиск 6,3 МПа

Стандартний тиск ALT TFS-4-M-P становить 6,3 МПа. Під час встановлення датчика цей параметр необхідно порівнювати з робочим та максимальним тиском у трубопроводі. Експлуатація обладнання повинна здійснюватися в межах передбачених для нього технічних параметрів.

Тиск особливо важливо враховувати під час модернізації вже існуючої системи або заміни іншого перетворювача. Окрім діапазону вимірювання, новий датчик повинен відповідати системі за номінальним діаметром, способом з’єднання, допустимою температурою та тиском.

Температурні виконання ALT TFS-4-M-P

Для датчика зазначено роботу із середовищем за температури від -100 °C. Верхня межа залежить від конкретного виконання та може становити +100 °C, +120 °C або +150 °C. Це дає можливість підібрати відповідну модифікацію для різних температурних режимів.

Під час замовлення ALT TFS-4-M-P важливо визначити, яке саме температурне виконання потрібне для конкретного об’єкта. Необхідно орієнтуватися не тільки на нормальну робочу температуру, але й на можливі мінімальні та максимальні значення в системі.

Температуру слід розглядати разом із властивостями робочого середовища та матеріалами, що контактують із рідиною. Це особливо важливо при роботі з технологічними рідинами, характеристики яких можуть змінюватися залежно від температури.

Матеріали датчика, турбіни та підшипника

У конструкції ALT TFS-4-M-P використовуються різні матеріали для основних елементів вимірювальної частини. Для датчика зазначено SSS304 (SS316L), для турбіни — 2Cr13, для підшипника — YS8 Alloy. Під час вибору обладнання необхідно перевіряти сумісність цих матеріалів із конкретним робочим середовищем.

Матеріали конструкції є важливим критерієм при роботі з різними рідинами. Перед застосуванням датчика з агресивним, спеціальним або технологічним середовищем потрібно окремо оцінити його хімічну сумісність із матеріалами контактних частин. Вихідні дані не містять твердження про універсальну сумісність ALT TFS-4-M-P з усіма видами рідин.

Частотний вихідний сигнал

ALT TFS-4-M-P формує частотний вихідний сигнал. Для отримання, відображення та подальшої обробки результатів необхідний вторинний прилад або суматор, сумісний із таким типом сигналу. Власної індикації безпосередньо на корпусі датчика не передбачено.

Це дозволяє інтегрувати турбінний датчик у комплексну систему вимірювання, де первинний перетворювач відповідає за контроль потоку, а зовнішній пристрій — за обробку та представлення інформації. Така схема може бути зручною для щитових систем, технологічного обладнання та інших рішень із віддаленою індикацією.

Живлення 12…24 В

Для роботи турбінного датчика ALT TFS-4-M-P потрібне живлення 12…24 В. Під час проєктування системи необхідно передбачити відповідне джерело живлення та виконати електричне підключення згідно з вимогами до конкретного обладнання.

Якщо датчик використовується разом із суматором або іншим вторинним приладом, потрібно окремо враховувати електричні параметри кожного компонента системи. Вхід вторинного обладнання повинен бути розрахований на приймання частотного сигналу ALT TFS-4-M-P.

Ступінь захисту IP65

Корпус ALT TFS-4-M-P має ступінь захисту IP65. Під час монтажу необхідно забезпечити правильне встановлення та підключення, щоб умови експлуатації відповідали передбаченому класу захисту.

Параметр IP65 потрібно враховувати разом із температурою, тиском, способом монтажу та іншими характеристиками. Якщо обладнання використовується в промисловому середовищі, усі умови місця встановлення повинні відповідати технічному виконанню датчика.

Вибухозахищене виконання ExdIICT6 Gb

Для ALT TFS-4-M-P зазначено вибухозахищеність ExdIICT6 Gb. Ця характеристика має значення для об’єктів, де до вимірювального обладнання висуваються спеціальні вимоги щодо вибухозахищеного виконання.

Перед застосуванням датчика в таких умовах необхідно перевірити відповідність маркування ExdIICT6 Gb вимогам конкретного місця встановлення, проєктній документації та нормативним вимогам. Вибір вибухозахищеного обладнання повинен виконуватися з урахуванням характеристик об’єкта та робочого середовища.

Технічні характеристики ALT TFS-4-M-P

Основні особливості ALT TFS-4-M-P

• турбінний принцип вимірювання витрати;
• номінальний діаметр DN4;
• стандартний діапазон 0,04…0,25 м³/год;
• розширений діапазон 0,04…0,4 м³/год;
• точність 1,0%;
• частотний вихідний сигнал;
• робота із зовнішнім вторинним приладом або суматором;
• живлення 12…24 В;
• стандартний тиск 6,3 МПа;
• ступінь захисту IP65;
• вибухозахищене виконання ExdIICT6 Gb;
• кілька температурних виконань із верхньою межею +100 °C, +120 °C або +150 °C;
• з’єднання M («папа»);
• можливість використання як заміни перетворювачів ТПР 5.

ALT TFS-4-M-P як заміна перетворювача ТПР 5

ALT TFS-4-M-P зазначений як заміна перетворювачів ТПР 5. Це дає можливість розглядати модель під час ремонту або модернізації систем, у яких раніше застосовувався такий перетворювач.

Перед заміною необхідно обов’язково звірити параметри конкретної системи. Слід перевірити DN4, фактичний діапазон витрати, тиск 6,3 МПа, тип механічного з’єднання, напругу живлення 12…24 В, частотний вихідний сигнал, температурне виконання та сумісність матеріалів із робочим середовищем.

Як вибрати турбінний датчик ALT TFS-4-M-P

Першим критерієм вибору є діапазон витрати. Для ALT TFS-4-M-P стандартний діапазон становить 0,04…0,25 м³/год, а розширений — 0,04…0,4 м³/год. Якщо фактичний потік рідини відповідає цим значенням, необхідно перевірити інші параметри.

Другий важливий параметр — DN4. Номінальний діаметр повинен відповідати конфігурації вимірювальної ділянки. Також необхідно врахувати з’єднання M («папа») та переконатися, що механічне підключення можна реалізувати в конкретній системі.

Наступні критерії — робочий тиск і температура. Стандартний тиск становить 6,3 МПа, а температурне виконання необхідно вибирати відповідно до фактичної температури середовища. Доступні варіанти з верхньою межею +100 °C, +120 °C або +150 °C.

Також необхідно заздалегідь передбачити вторинний прилад, оскільки власної індикації ALT TFS-4-M-P не має. Пристрій, що приймає сигнал, повинен підтримувати частотний вихід датчика. Для самого перетворювача необхідне живлення 12…24 В.

ALT TFS-4-M-P — датчик витрати DN4 для малих потоків

Турбінний датчик витрати ALT TFS-4-M-P призначений для систем, у яких необхідно вимірювати витрату від 0,04 м³/год. Стандартний діапазон моделі становить 0,04…0,25 м³/год, а розширений — до 0,4 м³/год. Прилад має номінальний діаметр DN4, точність 1,0%, частотний вихід і працює від джерела живлення 12…24 В.

Модель розрахована на стандартний тиск 6,3 МПа, має захист IP65 і вибухозахищене виконання ExdIICT6 Gb. Для різних умов експлуатації передбачені температурні виконання до +100 °C, +120 °C або +150 °C. Результати вимірювання передаються на зовнішній вторинний прилад або суматор.

ALT TFS-4-M-P може бути використаний у нових вимірювальних системах або як заміна перетворювачів ТПР 5. Перед замовленням необхідно звірити діапазон витрати, тиск, температуру, матеріали, тип механічного з’єднання та електричні параметри із вимогами конкретного обладнання.
