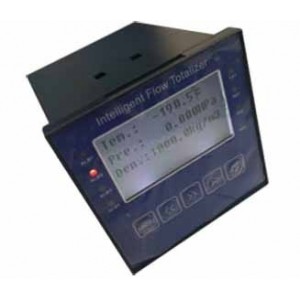

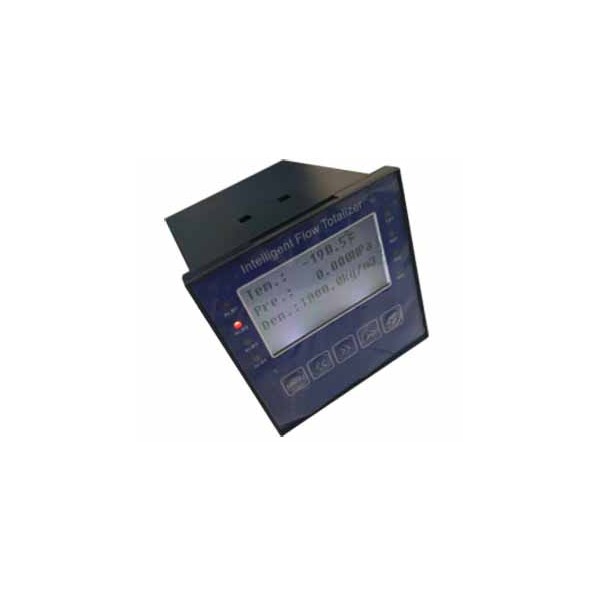

Вычислитель расхода (сумматор) ALT VR-22

Вычислитель расхода (сумматор) ALT VR-22.

Сумматор расхода ALT VR-22 — это прибор, основанный на микропроцессоре ARM и взаимодействующий с различными преобразователями и датчиками расхода для точного измерения и расчета расхода с помощью различных математических моделей расхода для различных жидких сред.
Вычислитель расхода ALT VR-22 устанавливается на месте для сбора всех видов сигналов, таких как температура, давление, скорость потока, отображение, управление, дистанционная передача, связь, печать, например, обработка, цифровая система сбора данных и система контроля управления, широко используется в нефтехимии, химическая, металлургическая, энергетическая, легкая промышленность, медицина и городская газовая торговая сеть поселений, на стендах в КБ и прочих.

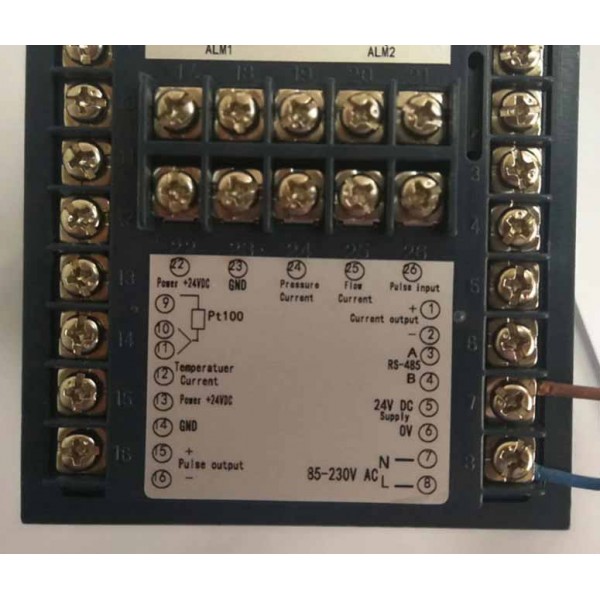

Вычислитель расхода (сумматор) ALT VR-22 (входные сигналы):
1. Вход температуры: - термосопротивление PT100;
- термопары K, E, B, J, N, T, S;
- токовые входы (0~10 мА, 4-20 мА) входное сопротивление <250 Ом.
2. Вход давления: набор сигналов тока (0–10 мА, 4–20 мА).
3. Вход расхода: набор импульсов потока (0 ~ 10 кГц) и набор сигналов тока (0 ~ 10 мА, 4-20 мА).
4. С функцией расчета компенсации температуры и давления.
5. Релейный выход: две группы.
6. Выход подачи: одна группа
Примечание. Источник питания по умолчанию — 85–230 В переменного тока.

Вычислитель расхода (сумматор) ALT VR-22 (выходные сигналы):

Петля тока 0...10 мА. (сопротивление ≤750Ω);
Петля тока 4...20 мА. (сопротивление ≤500Ω);
Цифровой выход: RS232, RS485, Ethernet. (Бод: 600, 1200, 2400, 4800, 9600 бпс,8 data битс, 1 стоп бит, и 1 старт бит)

Релейный выход: AC220V/3A; DC24V/6A(резистивная нагрузка).

Питание датчиков: DC 24 В (нагрузка ≤100 мА), DC 12 В (нагрузка ≤200 мА).

Точность: 0,2% полной шкалы ± 1 зн. или 0,5% полной шкалы ± 1 зн.
Точность преобразования частоты: ±1 импульс (LMS), лучше 0,2%.

Измеряемый диапазон: -999999~999999 для расхода и значения компенсации 0~99999999.9999 для сумматора.

Экран: Решетчатый ЖК-дисплей 128*64 с подсветкой.

Индикация: Отображение суммарного расхода, расхода, энергии, мощности, температуры среды, среднего давления, плотности среды, энтальпии среднего тепла, дифференциального давления, тока, частоты, даты, времени, состояния сигнализации.

Опциональный релейный контроль верхнего предела и нижнего предела (аварийный сигнал), ЖК-дисплей и светодиодная индикация выхода;
Управление (сигнализация) с гистерезисом (количество сигнальных реле до 2)
Тип сигнализации: верхний и нижний предел расхода, верхний и нижний предел температуры, верхний и нижний предел давления.

Вывод на термопринтер (печать на бумагу):
Через интерфейс RS232 к серийному термопринтеру.
Печать в режиме реального времени или печать по времени, до 8 раз печати по времени за один день.

Защита:

 Энергонезависимая память более 20 лет после отключения питания.
Автоматический сброс при низком уровне питания.
Автоматический сброс при ненормальной работе (Watch Dog).
Самовосстанавливающийся предохранитель.
Защита от короткого замыкания.

Защита паролем.

Рабочая среда:
Температура окружающей среды: -20~60ºC;
Относительная влажность: ≤85% относительной влажности, вдали от сильного агрессивного газа.

Питание: нормальное AC 220V % (50Hz±2Hz);
Сециальный тип: AC 80~265V (Switch power);
Постоянное питание: постоянка DC 24V±1V (Switch power) переменка (AC 36V 50Hz±2Hz)
Резевное питание: +12 В, 20 Ач, хватает на 72 часа.

Основные характеристики вычислителя расхода ALT VR-22:
1. Подходит для отображения потока (тепла), расчета и контроля всех видов жидкостей, отдельных или смешанных газов и паров.
2. Введите несколько сигналов датчиков расхода (таких как VSF, турбинный, электромагнитный, Roots, эллиптическая шестерня, дуплексный ротор, диафрагма, V-образный конус, Annubar, тепловой расходомер и т. д.).
3. Входной канал потока: прием частотных и множественных токовых сигналов.
4. Входной канал давления и температуры: прием нескольких токовых сигналов.
5. Обеспечьте источник питания 24 В постоянного тока и 12 В постоянного тока с защитой от короткого замыкания, упростите систему и сэкономьте инвестиции.
6. Отказоустойчивость: Когда компенсационные измерительные сигналы температуры, давления или плотности не соответствуют норме, компенсируйте это ручной настройкой соответствующей операции.
7. Круговой дисплей: обеспечивает удобство наблюдения за несколькими переменными процесса.
8. Цикл обновления выходного токового сигнала составляет 1 секунду, что соответствует требованиям автоматического управления.
9. Настройте часы прибора, автоматическое считывание показаний счетчика и функцию печати, чтобы обеспечить удобство управления измерениями.
10. Самопроверка и самодиагностика делают прибор более простым в использовании и обслуживании.
11. Трехуровневый пароль для предотвращения несанкционированного изменения параметров персоналом.
12. Нет потенциометра, кодового переключателя и других регулируемых устройств, которые могут ухудшить виброустойчивость, стабильность и надежность прибора.
13. Связь: RS485, RS232, GPRS/CDMA, Ethernet.
14. Интерфейс USB можно настроить для экспорта данных прибора на U-диск.
15. Конфигурация с компенсацией температуры, давления и плотности, а также компенсация коэффициента сжимаемости для общей нелинейной компенсации газа и потока.
16. Совершенная функция компенсации плотности пара, автоматическое распознавание насыщенного пара и перегретого пара и расчет влажности влажного пара.
17. Специальная функция для коммерческого учета.
A.Запись отключения питания.
B. Показания счетчика времени.
Функция C.Query для некоторых недопустимых операций.
D. Печать.
18. Блок дисплея может быть изменен в соответствии с различными требованиями.
19. Большая функция хранения.
Запись A.Day может храниться в течение 5 лет.
Запись B.Month может храниться в течение 5 лет.
Запись C.Year может храниться в течение 16 лет.
