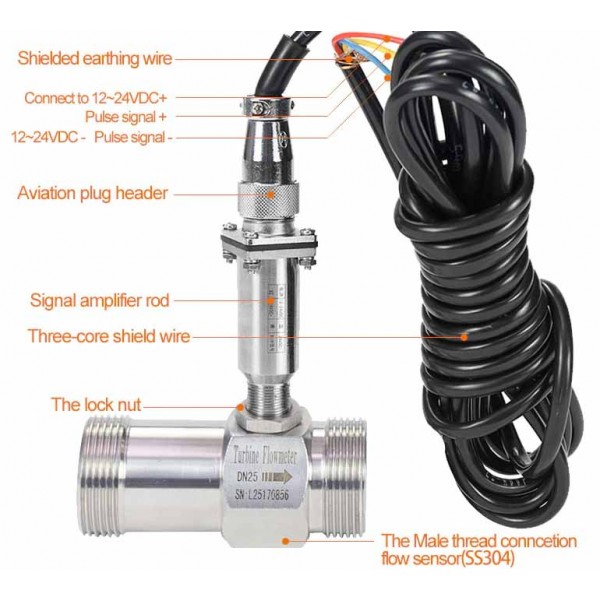

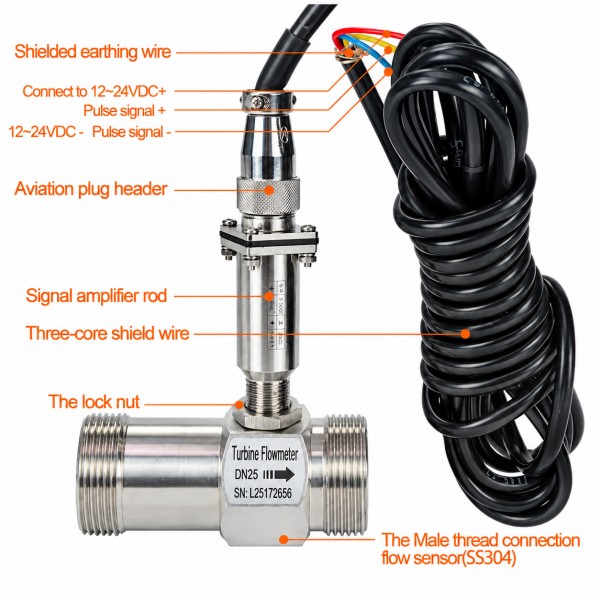

Турбінний датчик витрати ALT TFS-6-M-P

ALT TFS-6-M-P — турбінний датчик витрати DN6, призначений для вимірювання витрати рідкого робочого середовища та передавання результату на вторинний прилад або суматор. Модель працює в стандартному діапазоні витрати 0,1…0,6 м³/год, що відповідає 0,027…0,167 л/с. Розширений діапазон становить 0,06…0,6 м³/год або 0,0167…0,167 л/с. Вихідний сигнал датчика — частотний, власного індикатора модель не має.

Датчик розрахований на використання у вимірювальних системах, де необхідно контролювати витрату рідини та передавати сформований сигнал на зовнішнє обладнання. ALT TFS-6-M-P має номінальний діаметр DN6, живлення 12…24 В, стандартний робочий тиск 6,3 МПа та заявлену точність 1,0%. Для підключення використовується виконання M — «папа». Ступінь захисту корпусу — IP65, вибухозахищене виконання — ExdIICT6 Gb.

Призначення ALT TFS-6-M-P

Основне завдання турбінного датчика ALT TFS-6-M-P — перетворення витрати рідини на частотний вихідний сигнал, який може надходити на суматор або інший вторинний прилад. Оскільки вбудованої індикації модель не має, відображення, обробка або накопичення результатів здійснюються зовнішнім обладнанням, сумісним із частотним сигналом датчика.

Такий принцип побудови зручний для систем, у яких первинний перетворювач встановлюється безпосередньо в трубопроводі, а інформація про витрату передається на окремий прилад. Це дозволяє розділити вимірювальну частину та засоби індикації або обробки даних. Під час підбору вторинного обладнання необхідно враховувати тип вихідного сигналу ALT TFS-6-M-P — частотний.

Модель має номінальний діаметр DN6 і орієнтована на відносно невеликі потоки. Стандартний робочий діапазон починається від 0,1 м³/год і закінчується на 0,6 м³/год. Якщо умови вимірювання допускають використання розширеного діапазону, нижня межа становить 0,06 м³/год при незмінній верхній межі 0,6 м³/год.

Діапазон вимірювання витрати

Для ALT TFS-6-M-P виробником зазначено два діапазони витрати — стандартний та розширений. У стандартному режимі діапазон становить 0,1…0,6 м³/год. У перерахунку на літри за секунду це 0,027…0,167 л/с. Розширений діапазон дозволяє контролювати витрату від 0,06 до 0,6 м³/год, або від 0,0167 до 0,167 л/с.

Під час вибору датчика необхідно враховувати не тільки максимальну, а й мінімальну витрату в системі. Якщо реальна витрата протягом експлуатації змінюється, її робочий діапазон має відповідати характеристикам ALT TFS-6-M-P. Особливо важливо це для режимів, у яких потік може наближатися до нижньої межі вимірювання.

Турбінний принцип вимірювання

ALT TFS-6-M-P належить до турбінних датчиків витрати. У таких пристроях потік робочого середовища проходить через вимірювальну частину датчика та приводить у рух турбіну. Робота первинного перетворювача пов’язана зі швидкістю потоку, а результат перетворюється на електричний сигнал, придатний для подальшої обробки.

У моделі ALT TFS-6-M-P використовується частотний вихідний сигнал. Це означає, що для отримання показань датчик підключається до відповідного вторинного пристрою або суматора, здатного працювати з таким типом сигналу. Вбудованого дисплея чи іншого засобу відображення безпосередньо на датчику немає.

Така конфігурація дозволяє використовувати датчик як окремий первинний вимірювальний елемент у складі більшої системи контролю витрати. Під час проєктування системи необхідно враховувати живлення 12…24 В і сумісність вхідного каналу вторинного приладу з частотним виходом датчика.

Точність вимірювання 1,0%

Заявлена точність ALT TFS-6-M-P становить 1,0%. Цей параметр є одним із ключових під час вибору датчика витрати, оскільки характеризує допустиме відхилення результату вимірювання в межах установлених виробником умов експлуатації.

Для отримання результатів відповідно до заявлених характеристик важливо правильно підібрати датчик за діаметром і діапазоном витрати, дотримуватися допустимого тиску та температури, а також забезпечити коректне механічне й електричне підключення.

ALT TFS-6-M-P має DN6, тому перед встановленням необхідно перевірити відповідність цього діаметра параметрам трубопроводу та фактичній витраті робочого середовища. Використання датчика у відповідному діапазоні є важливою умовою правильної роботи вимірювальної системи.

Робочий тиск до 6,3 МПа

Стандартний тиск для ALT TFS-6-M-P становить 6,3 МПа. Цей параметр необхідно враховувати під час вибору датчика для конкретної системи. Робочий тиск у місці встановлення не повинен виходити за межі характеристик обладнання.

Поєднання DN6, витрати до 0,6 м³/год і стандартного тиску 6,3 МПа визначає основні параметри, за якими модель можна порівнювати з іншими турбінними датчиками. Під час заміни наявного датчика необхідно звіряти не тільки діапазон витрати, а й спосіб підключення, робочий тиск, температурне виконання та тип вихідного сигналу.

Температура робочого середовища

Для ALT TFS-6-M-P зазначені температурні виконання від -100 °C до +100 °C, +120 °C або +150 °C. Конкретну верхню межу потрібно враховувати відповідно до виконання датчика. Це дозволяє підібрати модифікацію для систем із різною температурою робочого середовища.

Температура є важливим параметром не тільки з погляду працездатності датчика, але й при виборі матеріалів вимірювальної частини. Перед встановленням необхідно переконатися, що температурне виконання конкретного ALT TFS-6-M-P відповідає фактичним умовам експлуатації.

Матеріали датчика ALT TFS-6-M-P

Для основних елементів датчика зазначені різні матеріали. Матеріал датчика — SSS304 (SS316L), турбіни — 2Cr13, підшипника — YS8 Alloy. Ці характеристики важливі під час підбору обладнання, оскільки контактні матеріали повинні відповідати вимогам конкретного робочого середовища.

Під час роботи з технологічними або хімічно активними рідинами сумісність робочого середовища з матеріалами датчика необхідно перевіряти окремо. Наявність певного матеріалу в конструкції сама по собі не означає сумісність з усіма типами рідин.

Частотний вихідний сигнал

Вихід ALT TFS-6-M-P — частотний. Датчик не оснащений власною системою індикації, тому його сигнал необхідно передавати на вторинний прилад або суматор. Це потрібно врахувати ще на етапі комплектації системи, оскільки для отримання та відображення результатів потрібен сумісний приймальний пристрій.

Частотний сигнал дозволяє використовувати ALT TFS-6-M-P як первинний перетворювач у системі вимірювання витрати. Вторинний прилад може виконувати подальшу обробку отриманого сигналу відповідно до своїх функціональних можливостей. Сам датчик у цій конфігурації виконує вимірювальну та перетворювальну функції.

Живлення 12…24 В

Для роботи ALT TFS-6-M-P необхідне живлення 12…24 В. Під час підключення потрібно використовувати джерело живлення з параметрами, що відповідають цьому діапазону, та дотримуватися схеми підключення датчика.

З огляду на те, що датчик працює разом із вторинним обладнанням, під час формування вимірювальної системи необхідно окремо перевірити вимоги до живлення всіх її компонентів. Живлення датчика та параметри сигнального входу суматора або вторинного приладу мають відповідати технічним характеристикам обладнання.

Ступінь захисту IP65

ALT TFS-6-M-P має ступінь захисту IP65. Цей параметр характеризує захист оболонки обладнання від проникнення пилу та води відповідно до вимог класу IP65. Під час монтажу при цьому необхідно дотримуватися умов встановлення та вимог до кабельних і механічних з’єднань.

Ступінь захисту необхідно розглядати разом з іншими характеристиками датчика — температурою робочого середовища, тиском, матеріалами та вибухозахищеним виконанням. Усі ці параметри мають відповідати конкретним умовам експлуатації.

Вибухозахищене виконання ExdIICT6 Gb

Для ALT TFS-6-M-P зазначено вибухозахищене виконання ExdIICT6 Gb. Цей параметр необхідно враховувати при проєктуванні та комплектації систем, для яких встановлені спеціальні вимоги до вибухозахищеного обладнання.

Вибір і монтаж обладнання для таких умов повинні виконуватися відповідно до вимог конкретного об’єкта, застосовуваних нормативів та проєктної документації. Саме маркування ExdIICT6 Gb слід звіряти з вимогами місця встановлення датчика.

Технічні характеристики ALT TFS-6-M-P

Основні особливості ALT TFS-6-M-P

• турбінний принцип вимірювання витрати;
• номінальний діаметр DN6;
• стандартний діапазон 0,1…0,6 м³/год;
• розширений діапазон 0,06…0,6 м³/год;
• точність 1,0%;
• частотний вихідний сигнал;
• підключення до вторинного приладу або суматора;
• живлення 12…24 В;
• стандартний тиск 6,3 МПа;
• ступінь захисту IP65;
• вибухозахищене виконання ExdIICT6 Gb;
• температурні виконання до +100 °C, +120 °C або +150 °C;
• з’єднання M («папа»).

Заміна перетворювачів ТПР 6 і ТПР 7

ALT TFS-6-M-P може використовуватися як заміна перетворювачів ТПР 6 і ТПР 7. Це особливо важливо під час модернізації або ремонту існуючих вимірювальних систем, у яких застосовувалися такі перетворювачі.

При заміні обладнання потрібно звірити всі параметри системи: діаметр DN6, фактичний діапазон витрати, стандартний тиск 6,3 МПа, спосіб механічного підключення, напругу живлення 12…24 В, частотний вихідний сигнал, температурне виконання та вимоги до матеріалів. Сумісність за призначенням не скасовує необхідності перевірити відповідність конкретної конфігурації системи характеристикам нового датчика.

Як вибрати ALT TFS-6-M-P

Перед замовленням турбінного датчика витрати насамперед потрібно визначити мінімальну та максимальну витрату рідини. Для ALT TFS-6-M-P стандартний діапазон становить 0,1…0,6 м³/год, а розширений — 0,06…0,6 м³/год. Якщо фактична витрата системи знаходиться в цих межах, наступним кроком є перевірка інших технічних параметрів.

Необхідно врахувати DN6, стандартний тиск 6,3 МПа та потрібне температурне виконання. Також важливо заздалегідь передбачити вторинний прилад, здатний приймати частотний сигнал, оскільки власної індикації ALT TFS-6-M-P не має.

Окремо слід перевірити матеріали контактних елементів і сумісність із робочою рідиною. Для датчика зазначені SSS304 (SS316L), для турбіни — 2Cr13, для підшипника — YS8 Alloy. Якщо обладнання планується використовувати в умовах із підвищеними вимогами до захисту, необхідно також врахувати IP65 та маркування вибухозахисту ExdIICT6 Gb.

ALT TFS-6-M-P — турбінний датчик витрати DN6

Турбінний датчик витрати ALT TFS-6-M-P поєднує діаметр DN6, стандартний діапазон 0,1…0,6 м³/год, розширений діапазон від 0,06 м³/год, точність 1,0% і частотний вихідний сигнал. Датчик працює від живлення 12…24 В і призначений для підключення до зовнішнього вторинного приладу або суматора.

Стандартний тиск 6,3 МПа, ступінь захисту IP65 і вибухозахищене виконання ExdIICT6 Gb дозволяють підбирати модель для вимірювальних систем із відповідними технічними вимогами. ALT TFS-6-M-P також зазначений як заміна перетворювачів ТПР 6 і ТПР 7. Перед встановленням потрібно звірити діапазон витрати, температуру, тиск, матеріали, механічне підключення та параметри вторинного обладнання.
