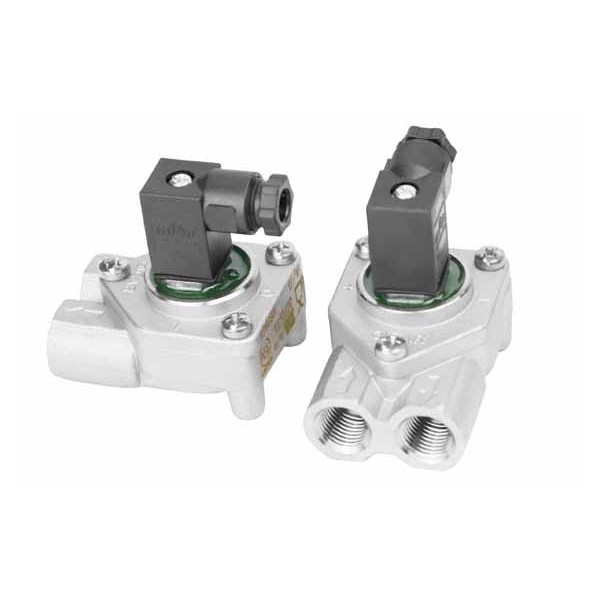

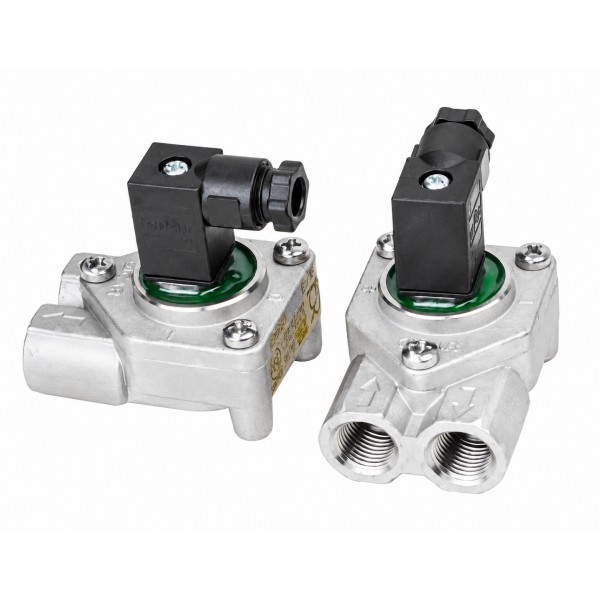

Мікротурбінний датчик витрати ALT MTFC

ALT MTFC — мікротурбінний датчик витрати, призначений для вимірювання малих витрат рідин. Прилад працює за турбінним принципом і розрахований на завдання, де необхідно контролювати невеликі об’єми рідкого середовища з високою точністю. Серія MTFC може використовуватися для вимірювання, регулювання та розподілу рідин у технологічних, лабораторних і виробничих системах.

Особливістю ALT MTFC є широкий вибір виконань із різним внутрішнім діаметром. Залежно від модифікації діаметр становить від 1 до 3,7 мм, а діапазон вимірювання витрати — від 0,032 до 3,00 л/хв. Це дозволяє підібрати датчик відповідно до необхідного робочого діапазону та параметрів конкретної системи.

Мікротурбінний витратомір розрахований на експлуатацію за робочого тиску від 0,2 до 2 МПа та температури вимірюваного середовища від -10 до +100 °C. Заявлена точність становить 2%, повторюваність — 0,3%. Таке поєднання характеристик робить ALT MTFC придатним для технологічних процесів, де важливі стабільне вимірювання малої витрати та повторюваність результатів.

Призначення мікротурбінного витратоміра MTFC

Серія ALT MTFC розроблена спеціально для контролю мікровитрат рідин. На відміну від витратомірів, орієнтованих на великі потоки, конструкція цього датчика дозволяє працювати з невеликими значеннями витрати. Мінімальне значення для виконання з діаметром 1 мм становить 0,032 л/хв, що відповідає 1,92 л/год.

Датчик може використовуватися в системах, де необхідне не лише вимірювання, а й контроль подавання або розподілу рідини. Це можуть бути лабораторні установки, технологічні лінії, дозувальні системи та інше обладнання, у якому необхідно відстежувати невеликий потік рідкого середовища.

Вихідний діапазон витрати залежить від внутрішнього діаметра конкретної модифікації. Тому під час вибору ALT MTFC важливо враховувати мінімальну та максимальну очікувану витрату в системі. Правильно підібране виконання дозволяє використовувати датчик у робочому діапазоні, що відповідає параметрам технологічного процесу.

Турбінний принцип вимірювання витрати

ALT MTFC належить до турбінних датчиків витрати. Потік рідини проходить через вимірювальну частину приладу та взаємодіє з турбіною. Такий принцип широко використовується для контролю потоку рідин і дозволяє створювати компактні датчики для малих витрат.

У серії MTFC турбіна виготовлена з PVDF, підшипник — із нержавіючої сталі, а корпус — із нікельованої латуні. Магніти виконані з керамічного матеріалу SrFeO, у конструкції застосовується ультразвукове зварювання. Матеріали робочих елементів необхідно враховувати під час вибору датчика для конкретної рідини та умов експлуатації.

Конструкція датчика розроблена з урахуванням роботи з малими витратами та вимог до чистоти процесу. В описі серії зазначено, що під час роботи конструкція сприяє зменшенню утворення відкладень усередині вимірювальної частини. Це важливо для систем, у яких забруднення каналу може впливати на стабільність потоку та результати вимірювання.

Діапазони вимірювання ALT MTFC

Серія мікротурбінних датчиків MTFC представлена кількома виконаннями з різним діаметром вимірювального каналу. Кожному діаметру відповідає свій діапазон витрати. Це дозволяє вибирати датчик не тільки за максимальним потоком, але й за мінімальним значенням, яке потрібно впевнено контролювати в конкретному процесі.

Робочий тиск і температура

Датчик ALT MTFC розрахований на роботу за тиску від 0,2 до 2 МПа. Такий діапазон необхідно враховувати під час проєктування або модернізації системи вимірювання витрати. Робочий тиск у трубопроводі повинен залишатися в межах, передбачених технічними характеристиками конкретного датчика.

Допустима робоча температура становить від -10 до +100 °C. Завдяки верхній межі +100 °C датчик може використовуватися не лише з рідинами кімнатної температури, а й у процесах із нагрітим робочим середовищем, якщо його температура не перевищує встановленого діапазону.

Під час вибору витратоміра необхідно одночасно враховувати температуру, тиск, витрату та сумісність матеріалів датчика з робочим середовищем. Це особливо важливо для технологічних рідин, фізичні або хімічні властивості яких відрізняються від властивостей води.

Точність і повторюваність вимірювань

Для ALT MTFC заявлена точність вимірювання 2%. Повторюваність становить 0,3%. Ці характеристики важливі для процесів, у яких необхідно не лише отримувати значення поточної витрати, але й забезпечувати стабільність результатів під час повторних вимірювань за однакових умов.

Показник повторюваності характеризує здатність датчика відтворювати близькі результати при багаторазовому вимірюванні в однаковому режимі. Для дозування, регулювання подавання рідини та технологічного контролю ця характеристика може бути не менш важливою, ніж основна заявлена точність.

Фактична якість вимірювання залежить також від правильного вибору діапазону датчика, дотримання умов встановлення та експлуатації. Якщо реальна витрата знаходиться поза передбаченим для обраного діаметра діапазоном, використовувати таке виконання для вимірювання не слід.

Матеріали конструкції ALT MTFC

Корпус мікротурбінного датчика виготовлений із нікельованої латуні. Підшипник виконаний із нержавіючої сталі, а турбіна — з PVDF. Магніти виготовлені з кераміки SrFeO. Таке поєднання матеріалів є важливою частиною конструкції та має враховуватися під час оцінювання сумісності датчика з конкретним робочим середовищем.

Особливо уважно необхідно підходити до вибору датчика для хімічних та інших технологічних рідин. В описі ALT MTFC зазначається можливість застосування серії в процесах із підвищеними вимогами до чистоти, зокрема під час роботи з технологічними рідинами в напівпровідниковому виробництві. При цьому сумісність конкретної рідини з матеріалами корпусу, турбіни, підшипника та інших контактних деталей потрібно перевіряти окремо.

Підключення та встановлення датчика

Для підключення ALT MTFC передбачене різьбове з’єднання G1/4. Це необхідно враховувати під час підбору трубопроводів, перехідників, фітингів та інших елементів системи. Правильне механічне підключення має забезпечувати герметичність і відповідність робочому тиску.

Виробом передбачене горизонтальне встановлення. Орієнтація датчика є важливою умовою експлуатації, оскільки положення турбінного вимірювального елемента може впливати на його роботу. Під час монтажу MTFC необхідно дотримуватися горизонтального положення та враховувати напрямок потоку відповідно до конструкції системи.

Габаритні розміри датчика становлять 40 × 55 × 40 мм. Компактний корпус дозволяє інтегрувати його в обладнання та вимірювальні системи, де простір для встановлення обмежений.

Технічні характеристики мікротурбінного датчика ALT MTFC

Основні особливості ALT MTFC

• призначений для вимірювання малих витрат рідин;
• турбінний принцип вимірювання;
• кілька виконань із діаметром від 1 до 3,7 мм;
• діапазони витрати від 0,032 до 3,00 л/хв залежно від виконання;
• робочий тиск від 0,2 до 2 МПа;
• температурний діапазон від -10 до +100 °C;
• точність 2%;
• повторюваність 0,3%;
• турбіна з PVDF;
• підшипник із нержавіючої сталі;
• корпус із нікельованої латуні;
• різьбове з’єднання G1/4;
• горизонтальний спосіб встановлення;
• компактні розміри 40 × 55 × 40 мм.

Вибір виконання MTFC за витратою

Під час вибору мікротурбінного датчика ALT MTFC необхідно насамперед визначити фактичний діапазон витрати рідини. Для найменших потоків передбачене виконання з діаметром 1 мм і діапазоном 0,032…1,4 л/хв. Якщо потрібна більша пропускна здатність, можна вибрати виконання з більшим внутрішнім діаметром.

Модифікація 1,15 мм працює в діапазоні 0,035…1,6 л/хв, 1,3 мм — 0,040…1,86 л/хв, 1,5 мм — 0,045…2,08 л/хв. Для діаметрів 2,0, 2,5 і 3,7 мм передбачені відповідно діапазони 0,085…2,32, 0,120…2,4 та 0,150…3,00 л/хв.

При виборі доцільно орієнтуватися не тільки на максимально допустиму витрату. Мінімальний робочий потік також повинен потрапляти в діапазон обраного виконання. Це дозволяє використовувати датчик відповідно до його заявлених характеристик.

Застосування для контролю малих витрат рідин

ALT MTFC може використовуватися в системах, де необхідно контролювати невеликий потік рідини в безперервному технологічному процесі. Завдяки компактним розмірам та різьбовому підключенню G1/4 датчик можна інтегрувати в трубопровідну або вимірювальну систему відповідного типорозміру.

Поєднання кількох діапазонів витрати, робочої температури до +100 °C та тиску до 2 МПа розширює можливості застосування серії MTFC. При цьому перед монтажем необхідно перевірити відповідність характеристик конкретного виконання параметрам рідини, тиску, температури та необхідного діапазону вимірювання.

Мікротурбінний датчик витрати ALT MTFC орієнтований саме на завдання з малими потоками. Він може бути використаний для вимірювання, контролю та розподілу рідин там, де потрібні компактний датчик, турбінний принцип роботи, точність 2% і повторюваність 0,3%.
