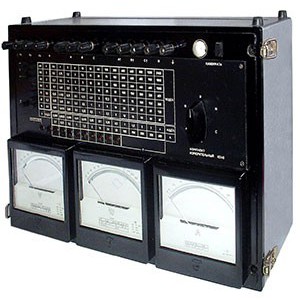

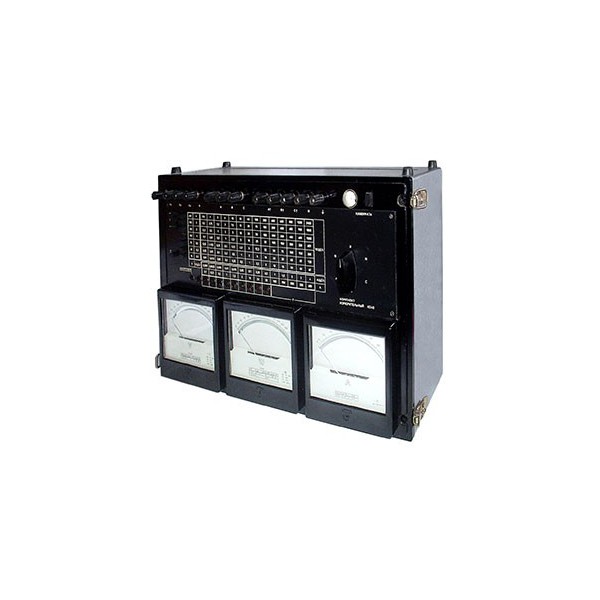

Вимірювальний комплект К505

Вимірювальний комплект К505 призначений для вимірювання основних електричних параметрів у мережах змінного струму. За допомогою комплекту можна контролювати силу струму, напругу та потужність в однофазних і трифазних трипровідних та чотирипровідних мережах. Вимірювання можуть виконуватися як за рівномірного, так і за нерівномірного навантаження фаз, що розширює можливості використання К505 під час перевірки та контролю електричних кіл.

К505 поєднує в одному вимірювальному комплекті амперметр, вольтметр і ватметр. Така конфігурація дає змогу визначати одразу кілька ключових параметрів електричної мережі та отримувати інформацію про фактичні значення струму, напруги й потужності. Комплект орієнтований на роботу з мережами змінного струму та передбачає кілька номінальних діапазонів, які можна вибирати відповідно до умов конкретного вимірювання.

Призначення комплекту К505

Основне призначення приладу К505 — вимірювання струму, напруги та потужності. Конструкція комплекту передбачає роботу як з однофазними, так і з трифазними електричними мережами. Для трифазних систем підтримуються трипровідні та чотирипровідні схеми, тому комплект може застосовуватися для контролю параметрів мереж з різною організацією підключення.

Важливою особливістю К505 є можливість виконувати вимірювання не лише за рівномірного навантаження фаз, а й тоді, коли навантаження розподілене нерівномірно. Це дозволяє контролювати електричні параметри в реальних умовах роботи мережі, коли струмові та потужнісні характеристики окремих фаз можуть відрізнятися.

Наявність окремих приладів для вимірювання струму, напруги та потужності робить комплект К505 комплексним рішенням для електричних вимірювань. Користувач отримує можливість послідовно контролювати необхідні параметри, використовуючи передбачені виробом діапазони струму й напруги.

Вимірювання струму

Для безпосереднього вимірювання струму комплект К505 підтримує номінальні значення 0,5; 1; 2,5; 5 та 10 А. Наявність декількох номінальних діапазонів дає можливість вибирати відповідний режим залежно від величини струму в досліджуваному колі.

У разі роботи з більшими струмами передбачена можливість застосування трансформатора струму УТТ-5М. Згідно з характеристиками К505, при використанні УТТ-5М доступні номінальні значення 15; 30; 100; 150; 200; 300 та 600 А. Таким чином, верхня межа вимірювання струму може досягати 600 А.

Розширення діапазону за допомогою трансформатора струму особливо важливе у випадках, коли величина струму перевищує базові 10 А. При цьому конкретний діапазон необхідно вибирати відповідно до параметрів електричного кола та схеми підключення обладнання.

Вимірювання напруги

Вимірювальний комплект К505 має декілька номінальних меж напруги. Передбачені значення 30, 75, 150, 300, 450 та 600 В. Такий набір діапазонів дозволяє проводити вимірювання в електричних колах з різним рівнем змінної напруги, вибираючи межу відповідно до фактичних параметрів мережі.

Максимальне номінальне значення напруги для комплекту становить 600 В. Для вимірювань на нижчих рівнях можна використовувати відповідні межі 30, 75, 150, 300 або 450 В. Правильний вибір діапазону має значення для коректного відліку показань і роботи приладу в межах його встановлених характеристик.

Вимірювання потужності

Окрім сили струму та напруги, К505 призначений для вимірювання потужності в колах змінного струму. Для цього до складу комплекту входить ватметр Д5004. Завдяки поєднанню амперметра, вольтметра та ватметра користувач може отримувати основні електричні параметри досліджуваного кола за допомогою одного комплекту.

Можливість вимірювати потужність актуальна під час контролю режиму роботи однофазних і трифазних мереж. Оскільки К505 допускає роботу за рівномірного та нерівномірного навантаження фаз, вимірювання можна виконувати за різних умов розподілу навантаження в трифазній системі.

Клас точності К505

Клас точності вимірювального комплекту К505 становить 0,5. Ця характеристика є однією з основних під час вибору електровимірювального обладнання, оскільки визначає метрологічний клас приладів, які використовуються для контролю електричних величин.

Клас точності 0,5 слід враховувати разом з вибраною межею вимірювання, величиною контрольованого параметра та умовами виконання робіт. Для отримання коректного результату необхідно використовувати відповідний діапазон струму або напруги та дотримуватися правильної схеми підключення комплекту.

Частотний діапазон

Нормальна область частот для комплекту К505 становить від 40 до 65 Гц. У цьому частотному діапазоні передбачений штатний режим виконання вимірювань відповідно до характеристик приладу.

Для частот, вищих за нормальну область, встановлені окремі робочі діапазони залежно від вибраної межі напруги. При роботі на межі 75 В робоча область частот становить від 65 до 400 Гц. Для меж напруги 150, 300, 450 та 600 В робочий частотний діапазон розширюється від 65 до 500 Гц.

Таким чином, під час використання К505 важливо враховувати не лише величину струму або напруги, але й частоту сигналу. Допустима верхня частота залежить від вибраного діапазону напруги, тому перед виконанням вимірювань необхідно співвіднести параметри мережі з технічними характеристиками комплекту.

Однофазні та трифазні мережі

К505 розрахований на вимірювання в однофазних і трифазних мережах змінного струму. Це одна з ключових особливостей моделі, оскільки один комплект можна використовувати для контролю параметрів мереж з різною кількістю фаз.

У трифазних системах підтримується робота з трипровідними та чотирипровідними мережами. При цьому вимірювання допускаються як за однакового навантаження фаз, так і за нерівномірного розподілу навантаження. Така можливість важлива під час контролю реальних електричних кіл, де параметри окремих фаз не завжди мають однакові значення.

Під час роботи з трифазною мережею необхідно правильно визначити схему підключення та вибрати потрібні межі вимірювання. Користувач повинен враховувати тип мережі, очікувану величину струму, номінальну напругу та робочу частоту.

Склад вимірювального комплекту

До складу К505 входять три основні вимірювальні прилади: амперметр типу Э514, вольтметр Э515 і ватметр Д5004 із вбудованим трансформатором струму. Кожен прилад виконує свою функцію та забезпечує вимірювання відповідної електричної величини.

• Амперметр Э514 використовується для визначення сили струму.
• Вольтметр Э515 призначений для вимірювання напруги.
• Ватметр Д5004 застосовується для вимірювання потужності та має вбудований трансформатор струму.

Поєднання цих трьох приладів у К505 дозволяє контролювати основні параметри електричного кола без необхідності використовувати окремі незалежні вимірювальні комплекти для кожної величини. При цьому для розширення меж вимірювання струму передбачена можливість роботи з трансформатором УТТ-5М.

Основні технічні характеристики К505

• Вимірювані параметри: струм, напруга, потужність.
• Тип мережі: однофазна та трифазна мережа змінного струму.
• Трифазні мережі: трипровідні та чотирипровідні.
• Режим навантаження фаз: рівномірний або нерівномірний.
• Номінальний струм: 0,5; 1; 2,5; 5; 10 А.
• З трансформатором УТТ-5М: 15; 30; 100; 150; 200; 300; 600 А.
• Максимальне значення струму з УТТ-5М: 600 А.
• Номінальна напруга: 30; 75; 150; 300; 450; 600 В.
• Максимальна номінальна напруга: 600 В.
• Клас точності: 0,5.
• Нормальна область частот: 40–65 Гц.
• Робоча область частот на межі 75 В: 65–400 Гц.
• Робоча область частот на межах 150, 300, 450 та 600 В: 65–500 Гц.
• Габаритні розміри: 505 × 330 × 190 мм.
• Маса: 15 кг.

Особливості вибору діапазону вимірювання

Перед початком роботи з вимірювальним комплектом К505 необхідно визначити очікувані значення параметрів електричного кола. Для струму в межах до 10 А можна використовувати відповідний номінальний діапазон 0,5; 1; 2,5; 5 або 10 А. Якщо необхідно працювати з більшими значеннями, застосовується трансформатор струму УТТ-5М і відповідна межа вимірювання.

Для напруги також передбачено кілька номінальних значень — від 30 до 600 В. Вибір межі залежить від параметрів контрольованого кола. Окремо потрібно враховувати частоту, оскільки робочий частотний діапазон для К505 пов'язаний з вибраною межею напруги.

Наприклад, для межі 75 В робоча область вище нормального частотного діапазону обмежена значенням 400 Гц. Для меж 150, 300, 450 та 600 В верхня робоча частота становить 500 Гц. Нормальна область частот для комплекту залишається в межах 40–65 Гц.

Габарити та конструктивне виконання

Габаритні розміри вимірювального комплекту К505 становлять 505 × 330 × 190 мм. Маса приладу — 15 кг. Ці параметри необхідно враховувати під час організації робочого місця, зберігання та переміщення обладнання.

У корпусі комплекту об'єднані прилади, необхідні для вимірювання основних параметрів електричної мережі. Амперметр Э514 відповідає за контроль сили струму, вольтметр Э515 — за вимірювання напруги, а ватметр Д5004 — за визначення потужності. Ватметр оснащений вбудованим трансформатором струму.

Що дає використання К505

Вимірювальний комплект К505 дозволяє працювати одразу з трьома базовими електричними величинами — струмом, напругою та потужністю. Це дає можливість комплексно контролювати параметри однофазних і трифазних мереж змінного струму в межах передбачених технічних характеристик.

Для струму доступні декілька базових номінальних значень до 10 А, а застосування УТТ-5М дозволяє працювати зі значеннями до 600 А. Напруга може вимірюватися на межах від 30 до 600 В. При цьому необхідно враховувати частотний діапазон: нормальна область становить 40–65 Гц, а верхня межа робочої області залежить від вибраної межі напруги.

К505 може використовуватися там, де необхідно визначити параметри однофазної або трифазної мережі та оцінити значення струму, напруги й потужності. Підтримка трипровідних і чотирипровідних трифазних схем дозволяє застосовувати комплект з різними конфігураціями електричних мереж.

Кому підійде вимірювальний комплект К505

К505 варто розглядати у випадках, коли необхідний електровимірювальний комплект для контролю сили змінного струму, напруги та потужності. Модель розрахована на однофазні та трифазні мережі й може працювати при рівномірному та нерівномірному навантаженні фаз.

Під час вибору К505 важливо заздалегідь співвіднести параметри конкретної мережі з технічними можливостями комплекту. Необхідно врахувати очікуваний струм, напругу, частоту та тип схеми. Для струмів понад базові межі до 10 А передбачається застосування трансформатора УТТ-5М.

К505 — комплект для вимірювання струму, напруги та потужності

Вимірювальний комплект К505 об'єднує амперметр Э514, вольтметр Э515 і ватметр Д5004 та призначений для контролю параметрів мереж змінного струму. Він підтримує однофазні та трифазні трипровідні й чотирипровідні схеми, а вимірювання можуть проводитися як за рівномірного, так і за нерівномірного навантаження фаз.

Базові номінальні значення струму становлять 0,5; 1; 2,5; 5 і 10 А, а при використанні трансформатора УТТ-5М передбачені розширені межі до 600 А. Номінальна напруга вибирається зі значень 30, 75, 150, 300, 450 або 600 В. Клас точності комплекту К505 — 0,5.

Нормальна область частот становить 40–65 Гц. Для межі 75 В робоча область продовжується до 400 Гц, а для меж 150–600 В — до 500 Гц. Габаритні розміри К505 становлять 505 × 330 × 190 мм, маса — 15 кг. Сукупність цих характеристик дозволяє використовувати комплект для вимірювання основних електричних параметрів у межах передбачених виробом діапазонів.
