Випробувальний апарат АИД-70/50 для перевірки ізоляції кабелів і твердих діелектриків

Випробувальний апарат АИД-70/50 призначений для високовольтних випробувань ізоляції силових кабелів і твердих діелектриків. Прилад дає змогу проводити перевірку випрямленою електричною напругою, а для твердих діелектриків — також синусоїдальною змінною напругою частотою 50 Гц. Таким чином, одна установка підтримує два основні режими високовольтного випробування, коли необхідно перевірити здатність ізоляції витримувати задану електричну напругу.

АИД-70/50 працює від однофазної мережі 220 В. На випрямленій напрузі апарат забезпечує максимальну робочу напругу до 70 кВ, а на змінній — до 50 кВ. Для цієї моделі вказано максимальний робочий струм 35 мА у режимі випрямленої напруги та 20 мА у режимі змінної напруги. Тривалість безперервного режиму для зазначених параметрів становить до 5 хвилин.

Призначення АИД-70/50

Основне завдання апарата — створення високої випробувальної напруги для контролю електричної міцності ізоляції. Для силових кабелів передбачене випробування випрямленою напругою. Тверді діелектрики можуть перевірятися як випрямленою, так і синусоїдальною змінною напругою частотою 50 Гц. Вибір режиму залежить від типу об’єкта та методики проведення випробувань.

За своїми параметрами АИД-70/50 належить до спеціалізованого високовольтного випробувального обладнання. Апарат застосовують у тих випадках, коли звичайних вимірювальних приладів недостатньо й потрібно прикласти до ізоляції контрольовану напругу в десятки кіловольт. Максимальні значення при цьому визначають можливості самої установки, а конкретний рівень випробувальної напруги повинен відповідати вимогам до об’єкта, який перевіряється.

Випробування випрямленою напругою до 70 кВ

У режимі випрямленої напруги АИД-70/50 призначений для випробування ізоляції силових кабелів і твердих діелектриків. За номінальної напруги живлення найбільша робоча напруга становить 70 кВ, а максимальний робочий струм — 35 мА. Ці значення наведені для тривалого режиму роботи до 5 хвилин.

Високовольтний випрямлений режим дозволяє використовувати АИД-70/50 без окремого джерела високої випробувальної напруги. Під час підготовки до перевірки потрібно враховувати допустимий рівень напруги для конкретного кабелю або діелектрика. Значення 70 кВ є максимальною робочою напругою апарата й не означає, що саме такий рівень необхідно використовувати для кожного об’єкта.

Випробування змінною напругою 50 Гц

Для випробування твердих діелектриків АИД-70/50 підтримує синусоїдальну змінну напругу частотою 50 Гц. Найбільше робоче значення напруги в цьому режимі становить 50 кВ, а найбільший робочий струм — 20 мА. Зазначені параметри відносяться до тривалого режиму роботи до 5 хвилин за номінальної напруги живлення.

Наявність двох типів вихідної напруги розширює можливості апарата при роботі з різними об’єктами випробування. Для твердих діелектриків можна використовувати як випрямлений, так і змінний режим, якщо це передбачено методикою. Така конфігурація дозволяє виконувати різні види високовольтних перевірок одним комплектом обладнання.

Вимірювання вихідної напруги та струму

Під час високовольтного випробування важливо контролювати не лише факт подавання напруги, а й її значення та струм. Для АИД-70/50 вказана приведена похибка вимірювання вихідної напруги та струму 3%. Цей параметр характеризує точність контролю основних вихідних величин під час роботи установки.

Максимальні параметри апарата не слід сприймати як налаштування за замовчуванням. Рівень напруги, тривалість її прикладання та порядок проведення перевірки визначаються вимогами до конкретного об’єкта. АИД-70/50 забезпечує необхідний високовольтний діапазон, а робочий режим обирається відповідно до поставленого завдання.

Живлення та споживана потужність

АИД-70/50 живиться від однофазної мережі змінного струму напругою 220 В. Споживана потужність становить 2 кВА. Ці параметри потрібно враховувати під час організації місця підключення та підготовки установки до роботи.

Оскільки апарат формує напругу до десятків кіловольт, його експлуатація повинна виконуватися з дотриманням вимог електробезпеки та інструкції з експлуатації. Особливу увагу необхідно приділяти правильному підключенню об’єкта, заземленню та організації безпечної випробувальної зони.

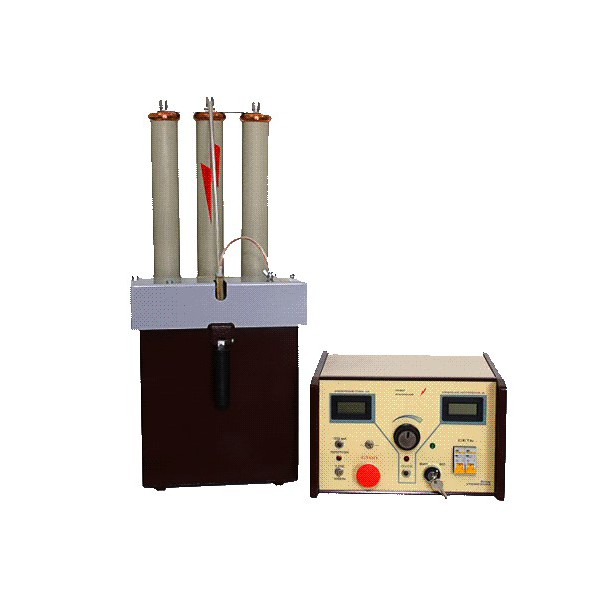

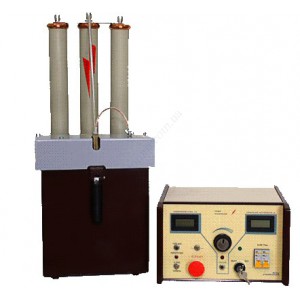

Блок керування та високовольтний блок

Конструкція АИД-70/50 передбачає окремий блок керування та високовольтний блок. Маса блока керування не перевищує 15 кг, а високовольтного блока — 35 кг. Така компоновка дозволяє фізично відокремити органи керування від високовольтної частини установки.

Габаритні розміри блока керування становлять 320 × 200 × 355 мм. Високовольтний блок має розміри 270 × 295 × 660 мм. Під час планування робочого місця слід враховувати габарити обох блоків і залишати достатньо простору для підключення випробуваного об’єкта та безпечної роботи з високовольтними з’єднаннями.

Умови експлуатації АИД-70/50

Випробувальний апарат розрахований на експлуатацію в приміщеннях або під навісом. Допустимий робочий діапазон температури повітря становить від −10 до +40 °C. Відносна вологість — до 80% за температури +20 °C. Допустимий атмосферний тиск перебуває в межах 84,0–106,7 кПа, що відповідає 630–800 мм рт. ст.

Робота в зазначених умовах відповідає експлуатаційним параметрам апарата. Якщо установка використовується поза приміщенням, місце повинно відповідати вимозі роботи під навісом. Середній строк служби АИД-70/50, наведений у вихідних технічних даних, становить 10 років.

Технічні характеристики АИД-70/50

Що врахувати під час вибору випробувального апарата

Під час вибору АИД-70/50 насамперед потрібно співвіднести необхідний тип випробувальної напруги з об’єктом перевірки. Для ізоляції силових кабелів апарат забезпечує випрямлену напругу до 70 кВ. Для твердих діелектриків доступні випрямлений режим і синусоїдальна змінна напруга 50 Гц до 50 кВ.

Також потрібно враховувати допустимий вихідний струм: для цієї моделі в картці товару вказано 35 мА на випрямленій напрузі та 20 мА на змінній. Важливими параметрами є тривалий режим до 5 хвилин, споживана потужність 2 кВА, габарити, маса окремих блоків і встановлені умови експлуатації. Сукупність цих характеристик дає змогу оцінити відповідність установки запланованій методиці високовольтних випробувань.

АИД-70/50 для професійних високовольтних випробувань

АИД-70/50 поєднує випробування до 70 кВ випрямленою напругою та до 50 кВ змінною напругою частотою 50 Гц. Він призначений для контролю ізоляції силових кабелів і твердих діелектриків, забезпечує вимірювання вихідної напруги та струму з приведеною похибкою 3% і працює від однофазної мережі 220 В.

Модель доцільно обирати, якщо для запланованих робіт потрібні саме зазначені діапазони високої напруги та струму. Перед проведенням випробування необхідно переконатися, що режим роботи апарата відповідає вимогам до конкретного об’єкта, а умови навколишнього середовища перебувають у межах, установлених для АИД-70/50.
