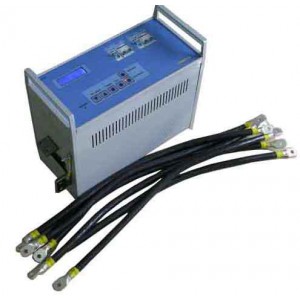

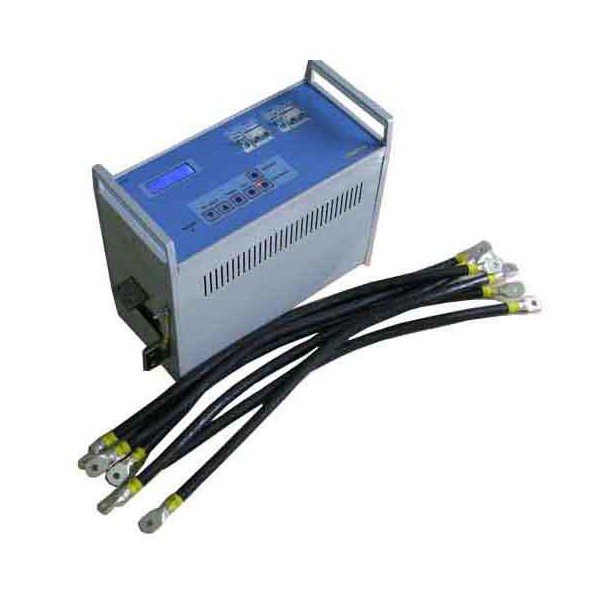

УПА-6 — пристрій прогрузки автоматичних вимикачів до 6,4 кА

УПА-6 — переносний пристрій для перевірки працездатності та зняття ампер-секундних характеристик автоматичних вимикачів захисту, що працюють у колах змінного струму. Установка дає змогу створювати контрольований випробувальний струм, реєструвати його значення та визначати час спрацювання автоматичного вимикача. Максимальний вихідний струм становить до 6,4 кА.

Пристрій прогрузки автоматів УПА-6 застосовують під час перевірки захисної апаратури в електроустановках, під час налагодження, технічного обслуговування та періодичного контролю автоматичних вимикачів. За допомогою установки можна оцінити, чи відповідає фактичне спрацювання автомата заданим параметрам і чи забезпечує захисний апарат своєчасне відключення електричного кола при проходженні підвищеного струму.

УПА-6 поєднує джерело великого випробувального струму та засоби контролю параметрів випробування. Значення струму та часу відображаються в цифровому вигляді, що спрощує виконання вимірювань і подальшу оцінку результатів. Установка розрахована на професійне використання під час роботи з автоматичними вимикачами та іншими елементами струмового захисту.

Призначення пристрою УПА-6

Основне завдання УПА-6 — перевірка автоматичних вимикачів шляхом подавання через їхні струмові кола заданого випробувального струму. Під час випробування контролюється значення струму та визначається проміжок часу до спрацювання захисного пристрою. Отримані параметри використовують для оцінки працездатності автомата та його ампер-секундної характеристики.

Такий спосіб перевірки дає можливість контролювати фактичну реакцію автоматичного вимикача в умовах проходження підвищеного струму. На відміну від перевірки тільки механічного стану апарата, прогрузка дозволяє оцінити саме роботу струмового захисту та час відключення.

Установка може використовуватися під час введення електрообладнання в експлуатацію, планового технічного обслуговування, перевірки після ремонту, а також під час налагодження систем електропостачання та захисту. УПА-6 орієнтована на роботу з автоматами захисту змінного струму, для яких необхідно створити випробувальний струм величиною до кількох кілоампер.

Принцип роботи УПА-6

Перевірка автоматичного вимикача виконується шляхом пропускання через його струмовий ланцюг випробувального струму. УПА-6 формує необхідне навантаження, а оператор контролює величину струму та час до моменту відключення автомата. Максимальне діюче значення вихідного струму становить 6,4 кА.

Керування вихідним струмом може здійснюватися за допомогою тиристорного регулятора або регулятора напруги РНО. При роботі з РНО тиристорний регулятор використовується у ключовому режимі. Застосування зовнішнього регулятора дає можливість керувати режимом випробування та встановлювати необхідні параметри відповідно до конкретного автоматичного вимикача.

Силовий трансформатор установки дозволяє використовувати декілька режимів роботи з різними вхідними та вихідними параметрами. Це розширює діапазон завдань, які можна виконувати за допомогою одного пристрою, та дає змогу підбирати режим прогрузки відповідно до характеристик перевірюваної апаратури.

Контроль струму та часу спрацювання

Однією з основних функцій УПА-6 є одночасний контроль двох ключових параметрів — випробувального струму та часу спрацювання автоматичного вимикача. Саме співвідношення цих величин використовується для оцінки ампер-секундної характеристики захисного апарата.

Цифрова індикація полегшує зчитування результатів та зменшує ймовірність помилки під час фіксації показань. Значення струму і часу спрацювання можуть використовуватися для порівняння фактичних характеристик автомата з установленими для нього параметрами.

Основні технічні характеристики УПА-6

Перевірка автоматичних вимикачів струмом до 6,4 кА

Максимальний вихідний струм УПА-6 досягає 6,4 кА. Такий діапазон дозволяє використовувати установку для прогрузки автоматичних вимикачів, для перевірки яких потрібні значні струми. Прилад формує навантаження безпосередньо в струмовому колі перевірюваного апарата, тому оператор отримує результат, що характеризує фактичне спрацювання захисту.

Під час випробування важливе не тільки досягнуте значення струму, а й час, протягом якого автоматичний вимикач залишається увімкненим до моменту розчеплення. УПА-6 дозволяє контролювати ці параметри в межах одного циклу перевірки, що робить установку спеціалізованим інструментом для роботи з апаратами струмового захисту.

Регулювання випробувального струму

Для перевірки автоматів різних номіналів необхідно змінювати величину струму прогрузки. Конструкція УПА-6 передбачає можливість регулювання вихідного струму. Керування може виконуватися тиристорним регулятором або за допомогою РНО.

Такий принцип дозволяє встановлювати режим випробування відповідно до конкретного завдання. При використанні РНО можна плавно змінювати напругу, що подається на силову частину установки, і таким чином регулювати струм у колі перевірюваного автоматичного вимикача.

Наявність декількох режимів силового трансформатора також розширює можливості налаштування установки. Це особливо важливо при роботі з автоматичними вимикачами різних типорозмірів і номіналів, коли для перевірки потрібні різні рівні випробувального струму.

Цифрова індикація параметрів

УПА-6 оснащена цифровою індикацією, що використовується для контролю параметрів під час випробування. Оператор може відстежувати результати без необхідності застосування аналогової шкали та ручного визначення проміжних значень.

Цифрове відображення особливо зручне під час багаторазових перевірок, коли необхідно послідовно випробувати декілька автоматичних вимикачів і зафіксувати значення струму та часу їхнього спрацювання. Це спрощує порівняння отриманих результатів і ведення протоколів випробувань.

Захист установки під час роботи

Робота з випробувальними струмами в декілька кілоампер створює значне навантаження на силові компоненти обладнання. Тому УПА-6 має захист від перевищення допустимого струму та перегріву. Ці функції призначені для контролю режиму роботи установки та запобігання експлуатації силової частини за межами допустимих параметрів.

Під час роботи оператор повинен дотримуватися вимог експлуатаційної документації, правильно підключати випробувальні струмопроводи та вибирати режим відповідно до параметрів перевірюваного обладнання. Особливу увагу необхідно приділяти контактним з'єднанням, оскільки через них під час прогрузки проходять великі струми.

Умови експлуатації УПА-6

Установка розрахована на використання в умовах, визначених технічною документацією. Допустима температура навколишнього повітря становить від −30 до +35 °C. Відносна вологість повітря — до 80 %. Атмосферний тиск може перебувати в межах від 84 до 106,7 кПа, що відповідає приблизно 630–800 мм рт. ст.

Дотримання встановлених умов експлуатації важливе як для стабільності вимірювань, так і для нормальної роботи силових компонентів установки. Перед початком перевірки рекомендується переконатися у справності кабелів, шин, з'єднань та елементів захисту.

Переносне виконання

УПА-6 виконана як переносне випробувальне обладнання. Такий формат дозволяє використовувати пристрій не тільки на стаціонарному випробувальному місці, а й безпосередньо на об'єктах, де встановлені автоматичні вимикачі.

Переносне виконання актуальне для електротехнічних лабораторій, ремонтних і налагоджувальних служб, яким необхідно виконувати перевірки на різних об'єктах. При цьому слід враховувати значну потужність установки та заздалегідь забезпечувати відповідне електроживлення і надійне підключення випробувального кола.

Де застосовується УПА-6

Установка прогрузки автоматичних вимикачів УПА-6 може застосовуватися спеціалістами електротехнічних лабораторій, енергетичних і промислових підприємств, ремонтних служб, монтажних та налагоджувальних організацій. Обладнання призначене для завдань, де необхідно не просто перевірити наявність механічного спрацювання автомата, а визначити його реакцію на заданий струм.

Практичне використання УПА-6 може включати первинну перевірку автоматичних вимикачів перед введенням в експлуатацію, періодичний контроль захисної апаратури, випробування після ремонту або обслуговування, а також перевірку автоматів у складі електроустановок і розподільних систем.

Для чого потрібна прогрузка автоматичного вимикача

Автоматичний вимикач повинен не тільки проводити робочий струм, але й своєчасно відключати коло при виникненні перевантаження або надструму. Перевірка прогрузкою дозволяє створити контрольований струмовий режим і фактично перевірити реакцію захисного апарата.

За результатами вимірювання струму та часу спрацювання можна оцінити роботу вимикача в заданому режимі. Це особливо важливо для відповідальних електроустановок, де правильна робота захисту безпосередньо пов'язана з безпечністю та надійністю електропостачання.

Особливості УПА-6

• максимальний вихідний струм до 6,4 кА;
• перевірка працездатності автоматичних вимикачів змінного струму;
• зняття ампер-секундних характеристик автоматів захисту;
• контроль струму та часу спрацювання;
• цифрова індикація параметрів;
• можливість регулювання вихідного струму;
• керування тиристорним регулятором або РНО;
• захист від перевищення допустимого струму;
• захист від перегріву;
• переносне виконання для використання на різних об'єктах.

УПА-6 для електротехнічних лабораторій і служб експлуатації

УПА-6 орієнтована на професійні вимірювальні та випробувальні роботи. Пристрій дозволяє створювати значний випробувальний струм безпосередньо через перевірюваний автоматичний вимикач та одночасно контролювати параметри його спрацювання. Завдяки цьому установка використовується для фактичної перевірки захисної функції автомата, а не лише для зовнішнього огляду або механічного тестування.

Для підприємств, електролабораторій і сервісних підрозділів УПА-6 може бути інструментом для планового контролю автоматичних вимикачів та виконання налагоджувальних робіт. Діапазон вихідного струму до 6,4 кА дає змогу працювати з апаратами, перевірка яких потребує значного струмового навантаження.

При виборі УПА-6 необхідно враховувати параметри автоматичних вимикачів, які планується перевіряти, необхідний випробувальний струм, можливості електромережі на місці проведення робіт та вимоги до часу прогрузки. Правильно підібраний режим дозволяє використовувати установку для контролю працездатності захисної апаратури та визначення її фактичних характеристик спрацювання.
