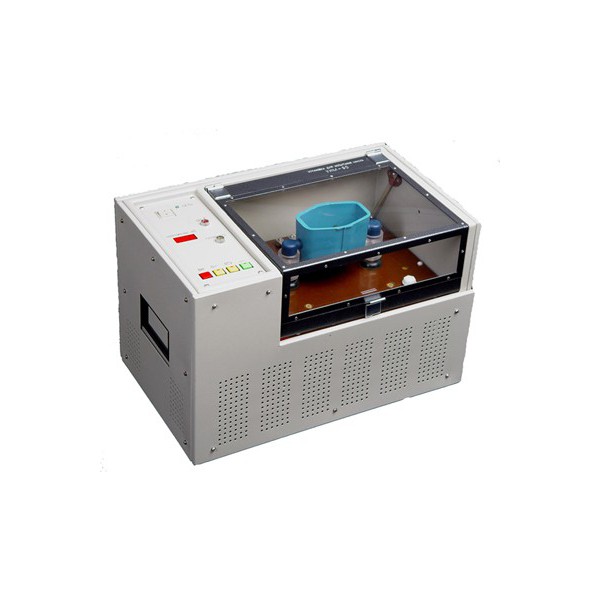

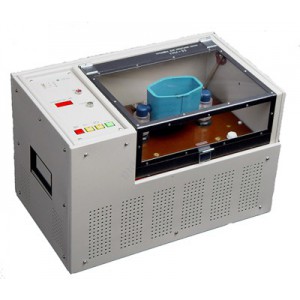

Установка для випробування трансформаторної оливи УИМ-90

УИМ-90 — переносна високовольтна випробувальна установка, призначена для визначення пробивної напруги трансформаторної оливи та інших рідких діелектриків. Обладнання застосовується для контролю електричної міцності ізоляційних рідин і дає змогу оцінювати їхній стан за результатами випробування на електричний пробій. Випробування проводяться відповідно до вимог ГОСТ 6581-75 (СТ СЭВ 3166-81). Установка виготовляється відповідно до ТУ У33.2-14102968-003-2002.

Контроль пробивної напруги є важливою частиною перевірки трансформаторної оливи, оскільки її електроізоляційні властивості безпосередньо пов’язані зі здатністю витримувати прикладену високу напругу без пробою. УИМ-90 дозволяє створювати регульовану випробувальну напругу в діапазоні від 10 до 90 кВ і фіксувати значення, за якого відбувається пробій досліджуваного рідкого діелектрика.

Установка може використовуватися в електротехнічних лабораторіях, енергетичних підприємствах, сервісних службах та інших організаціях, де необхідно контролювати стан трансформаторних та інших електроізоляційних рідин. Переносне виконання спрощує розміщення обладнання в лабораторії та його використання під час проведення регулярних випробувань.

Призначення установки УИМ-90

Основне призначення УИМ-90 — визначення пробивної напруги трансформаторної оливи та інших рідких діелектриків. Під час випробування зразок рідини розміщується у вимірювальній комірці між електродами. До електродів подається змінна напруга, величина якої збільшується до моменту електричного пробою. Отримане значення використовується для оцінювання електричної міцності досліджуваного діелектрика.

Діапазон випробувальних напруг становить від 10 до 90 кВ. Такий діапазон дозволяє виконувати спеціалізовані високовольтні випробування рідких електроізоляційних матеріалів у межах параметрів, передбачених технічними характеристиками установки. Наведена похибка вимірювання випробувальної напруги становить ±3%.

Вимірювальна комірка розрахована на об’єм до 400 см³. Конструкція УИМ-90 передбачає використання високовольтного стенда, вимірювальної комірки та необхідних елементів для проведення випробувань, підключення живлення і захисного заземлення.

Особливості роботи УИМ-90

УИМ-90 належить до спеціалізованого обладнання для контролю електроізоляційних рідин. На відміну від універсальних електровимірювальних приладів, установка формує високу випробувальну напругу та використовується саме для визначення електричної міцності рідкого діелектрика методом пробою.

Максимальна випробувальна напруга становить 90 кВ. Живлення установки здійснюється від однофазної мережі змінного струму номінальною напругою 220 В. Допустимі відхилення напруги живлення становлять +15/-10 В, а частота мережі — 50 ±1 Гц. Споживана потужність не перевищує 0,5 кВ·А.

Тривалість безперервної роботи установки становить 8 годин. Це дозволяє використовувати УИМ-90 для послідовного проведення серії лабораторних перевірок у межах робочої зміни з дотриманням установлених умов експлуатації.

Для підключення установки передбачені кабель живлення та провід захисного заземлення. У комплект також входить пульт дистанційного керування. Це дає можливість оператору організувати робоче місце з урахуванням вимог безпеки під час роботи з високою напругою.

Підключення до персонального комп’ютера

За вимогою замовника конструкція УИМ-90 може передбачати вбудований радіоканал для зв’язку з персональним комп’ютером. Така можливість використовується для збереження, подальшої обробки та друку результатів проведених випробувань.

Для конфігурації з підключенням до ПК передбачено використання Bluetooth-адаптера та програмного забезпечення VirtualUIM. Bluetooth-адаптер, програмне забезпечення та керівництво користувача VirtualUIM комплектуються за вимогою замовника. Тому фактичний склад конкретної поставки необхідно враховувати під час замовлення установки.

Можливість передавання результатів на комп’ютер особливо корисна під час регулярного контролю стану трансформаторної оливи, коли необхідно систематизувати отримані дані, зберігати результати проведених випробувань та готувати їх до подальшої обробки або друку.

Технічні характеристики УИМ-90

Умови експлуатації та зберігання

Під час експлуатації необхідно враховувати встановлені для УИМ-90 параметри навколишнього середовища. Робочий діапазон температури повітря становить від +15 до +35 °C. Для транспортування та зберігання допускається температура від -25 до +55 °C.

Відносна вологість повітря під час роботи установки повинна бути не більше 80%. Під час транспортування та зберігання допускається відносна вологість до 85%. Атмосферний тиск для робочих умов, транспортування та зберігання встановлений у межах від 630 до 795 мм рт. ст.

Якщо установка тривалий час перебувала за температури нижче +5 °C, її ввімкнення допускається після попередньої витримки протягом 4 годин за температури від +15 до +35 °C. Дотримання цієї вимоги необхідно враховувати під час переміщення обладнання з холодного приміщення або після транспортування за низької температури.

Комплектація установки УИМ-90

Переваги використання установки для випробування оливи

УИМ-90 дозволяє виконувати спеціалізований контроль електричної міцності трансформаторної оливи без використання окремого джерела високої напруги та додаткової вимірювальної системи. Основні вузли, необхідні для випробування рідкого діелектрика, об’єднані в одному переносному обладнанні.

Діапазон до 90 кВ забезпечує можливість визначення пробивної напруги відповідно до призначення установки. Похибка ±3% дозволяє отримувати вимірювальні результати в межах заявлених технічних характеристик. Вимірювальна комірка використовується для розміщення підготовленого зразка трансформаторної оливи або іншого рідкого діелектрика безпосередньо в зоні випробування.

Для підприємств, які регулярно виконують перевірку ізоляційних рідин, важливою особливістю є можливість опційного зв’язку з ПК. Збереження та обробка результатів у програмному середовищі спрощує роботу з даними та формування документації за проведеними випробуваннями.

Застосування УИМ-90

Установка для випробування оливи УИМ-90 орієнтована на професійне використання там, де виконується контроль трансформаторної оливи та інших рідких діелектриків. Таке обладнання може застосовуватися під час лабораторного контролю електроізоляційних матеріалів, обслуговування електроенергетичного обладнання та проведення профільних високовольтних випробувань.

За допомогою УИМ-90 можна визначити фактичне значення пробивної напруги зразка та використовувати отриманий результат для подальшої оцінки стану рідкого діелектрика відповідно до прийнятої на підприємстві методики контролю. Установка не замінює весь комплекс аналізів трансформаторної оливи, а виконує конкретне завдання — визначення її електричної міцності за пробивною напругою.

Завдяки поєднанню високовольтного стенда, вимірювальної комірки, засобів керування та необхідних елементів підключення УИМ-90 є готовим спеціалізованим рішенням для проведення випробувань рідких діелектриків у діапазоні до 90 кВ.

УИМ-90 для контролю трансформаторної оливи

Під час вибору установки для випробування трансформаторної оливи необхідно враховувати максимальну випробувальну напругу, точність вимірювання, параметри вимірювальної комірки, умови живлення та допустимий режим роботи. Для УИМ-90 максимальне діюче значення випробувальної напруги становить 90 кВ, наведена похибка — ±3%, а тривалість безперервної роботи — до 8 годин.

Прилад працює від стандартної однофазної мережі 220 В і має споживану потужність не більше 0,5 кВ·А. Маса установки не перевищує 30 кг, а габаритні розміри становлять 520 × 335 × 320 мм. Ці параметри слід враховувати під час організації лабораторного робочого місця, транспортування та зберігання обладнання.

УИМ-90 підходить для спеціалістів, яким необхідно регулярно вимірювати пробивну напругу трансформаторної оливи та інших рідких діелектриків із використанням спеціалізованої високовольтної випробувальної установки.
