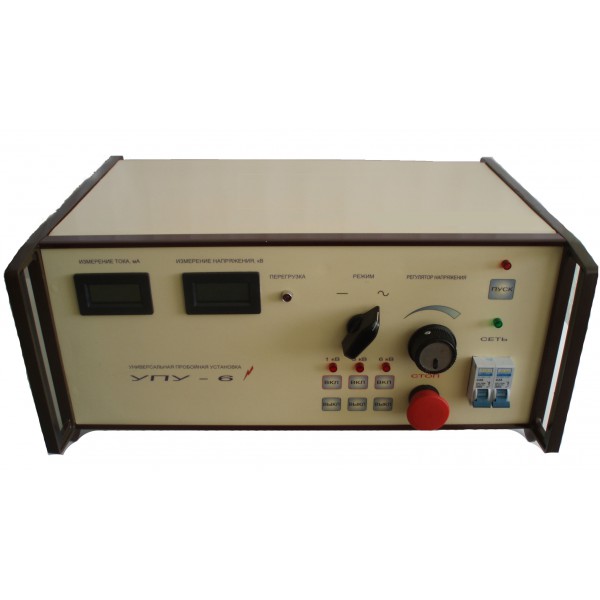

Універсальна пробійна установка УПУ-6

Універсальна пробійна установка УПУ-6 — випробувальне електротехнічне обладнання, призначене для перевірки ізоляції електротехнічного обладнання та матеріалів підвищеною напругою. Установка дає змогу проводити випробування змінною синусоїдальною напругою частотою 50 Гц, а також випрямленою напругою негативної полярності. Вихідна напруга регулюється в межах від 0 до 6 кВ, а максимальний вихідний струм становить 100 мА. Випробування виконуються відповідно до ГОСТ 6433.3-71.

УПУ-6 застосовується у сфері електротехніки та енергетики, де необхідно контролювати електричну міцність ізоляції обладнання й матеріалів. Поєднання режимів змінної та випрямленої напруги дозволяє використовувати одну установку для різних видів високовольтних випробувань у межах передбачених технічних параметрів. Межі встановлення вихідної напруги становлять 1, 3 та 6 кВ, що дає оператору можливість вибрати потрібний робочий діапазон відповідно до методики випробування.

Призначення УПУ-6

Основне призначення універсальної пробійної установки УПУ-6 — випробування ізоляції електротехнічного обладнання та електроізоляційних матеріалів. Під час перевірки на об’єкт подається контрольована випробувальна напруга, а параметри напруги й струму контролюються вимірювальними приладами установки.

У режимі змінної напруги використовується синусоїдальна напруга частотою 50 Гц. Для випробувань випрямленою напругою застосовується негативна полярність. Регулювання в межах 0–6 кВ дозволяє встановлювати необхідне значення в межах вибраного діапазону. Максимальний вихідний струм 100 мА визначає допустиме навантаження установки під час проведення випробувань.

УПУ-6 розрахована на роботу з електротехнічними виробами та матеріалами, для яких методика контролю передбачає перевірку ізоляції підвищеною змінною або випрямленою напругою. Такі випробування дають змогу оцінювати здатність ізоляції витримувати заданий рівень електричного впливу відповідно до встановленої методики перевірки.

Режими випробувальної напруги

Універсальність УПУ-6 полягає в можливості працювати з двома типами випробувальної напруги. Перший режим — змінна синусоїдальна напруга частотою 50 Гц. Другий — випрямлена напруга негативної полярності. Це дозволяє застосовувати установку у випадках, коли методика випробування вимагає конкретного виду високовольтного впливу.

Вихідна напруга регулюється в діапазоні від 0 до 6 кВ. Передбачені межі встановлення 1, 3 і 6 кВ. Такий поділ допомагає вибрати відповідний діапазон та встановити потрібне випробувальне значення. Наведена відносна похибка встановлення та вимірювання вихідної напруги не перевищує 3%.

Важливо враховувати особливість показань кіловольтметра. Під час роботи зі змінною напругою він показує діюче значення. У режимі випрямленої напруги кіловольтметр вимірює амплітудне значення напруги. Це необхідно враховувати при встановленні режиму та інтерпретації результатів відповідно до застосовуваної методики випробування.

Контроль вихідного струму та струмовий захист

Максимальний вихідний струм універсальної пробійної установки УПУ-6 становить 100 мА. Наведена похибка вимірювання струму — не більше 3%. Контроль струму дає оператору можливість відстежувати електричне навантаження під час високовольтного випробування.

Міліамперметр установки працює по-різному залежно від вибраного режиму. На змінному струмі він вимірює діюче значення, а на випрямленому — середнє, тобто середньовипрямлене, значення струму. Ця відмінність є важливою для правильного читання показань під час проведення випробувань.

Для захисту в УПУ-6 передбачене спрацювання струмового захисту. Поріг його спрацювання становить 105±5 мА. Захист є частиною робочої системи установки та обмежує роботу при досягненні встановленого рівня струму.

Технічні характеристики УПУ-6

Живлення та тривала робота

Живлення УПУ-6 здійснюється від однофазної мережі синусоїдального змінного струму напругою 220±20 В і частотою 50±1 Гц. Споживана потужність установки не перевищує 650 В·А. Такі параметри живлення необхідно враховувати при підготовці робочого місця та підключенні випробувального обладнання.

При максимальній потужності установка може працювати в безперервному режимі до 8 годин. Цей параметр важливий для організації послідовних випробувань, коли обладнання використовується протягом тривалого робочого циклу. Середній термін служби виробу становить 6 років.

Особливості вимірювання напруги та струму

Під час роботи з УПУ-6 необхідно правильно трактувати показання вимірювальних приладів. Кіловольтметр при змінній напрузі показує її діюче значення. При випрямленій напрузі відображається амплітудне значення. Відповідно, показання необхідно оцінювати з урахуванням типу вихідної напруги.

Аналогічна особливість стосується контролю струму. На змінному струмі міліамперметр вимірює діюче значення, тоді як на випрямленому струмі він показує середнє, або середньовипрямлене, значення. Урахування цих принципів вимірювання необхідне для коректного виконання випробувальної процедури та зіставлення отриманих результатів з вимогами застосовуваної методики.

Експлуатація установки

УПУ-6 є високовольтною випробувальною установкою. Її обслуговування передбачене одним оператором, який має право працювати на установках з напругою понад 1000 В. Це принципова вимога до персоналу, оскільки під час випробувань на виході формується напруга до 6 кВ.

Перед проведенням випробування необхідно керуватися експлуатаційною документацією та прийнятою методикою перевірки конкретного об’єкта. Вибір виду напруги, її рівня та допустимого струму повинен відповідати вимогам до виробу або матеріалу, що випробовується. Під час роботи оператор контролює значення вихідної напруги та струму, враховуючи особливості показань кіловольтметра і міліамперметра в режимах змінної та випрямленої напруги.

Габарити та розміщення

Габаритні розміри універсальної пробійної установки УПУ-6 становлять 480×200×350 мм, маса — не більше 25 кг. Ці параметри необхідно враховувати при виборі місця для розміщення обладнання та організації робочої зони. Під час експлуатації необхідно дотримуватися вимог безпеки, передбачених для роботи з високовольтним випробувальним обладнанням.

Для яких завдань підходить УПУ-6

Універсальна пробійна установка УПУ-6 орієнтована на завдання, де потрібно перевірити електричну ізоляцію обладнання або матеріалу напругою до 6 кВ. Її робочі режими дозволяють виконувати випробування як змінною синусоїдальною напругою 50 Гц, так і випрямленою напругою негативної полярності. Максимальний вихідний струм 100 мА та контроль параметрів напруги й струму дозволяють виконувати передбачені нормативною та експлуатаційною документацією високовольтні перевірки в межах характеристик установки.

При виборі УПУ-6 доцільно орієнтуватися на потрібний діапазон випробувальної напруги, тип напруги, максимальний струм, допустиму похибку вимірювання та режим роботи. Для цієї моделі вихідна напруга регулюється до 6 кВ, межі встановлення становлять 1, 3 і 6 кВ, похибка вимірювання напруги та струму не перевищує 3%, а максимальний вихідний струм дорівнює 100 мА.

УПУ-6 для високовольтного контролю ізоляції

УПУ-6 — універсальна пробійна установка для контролю електричної міцності ізоляції електротехнічного обладнання та матеріалів. Модель працює зі змінною синусоїдальною напругою 50 Гц і випрямленою напругою негативної полярності, забезпечує регулювання в межах 0–6 кВ та вихідний струм до 100 мА. Вона поєднує створення випробувальної напруги, контроль її величини, вимірювання струму та струмовий захист.

Якщо для випробувального завдання потрібна напруга до 6 кВ, вихідний струм до 100 мА та можливість роботи як зі змінною, так і з випрямленою напругою, технічні параметри УПУ-6 відповідають такому класу перевірок. Перед застосуванням необхідно зіставити характеристики установки з вимогами до конкретного об’єкта випробування та використовувати обладнання відповідно до експлуатаційної документації.
