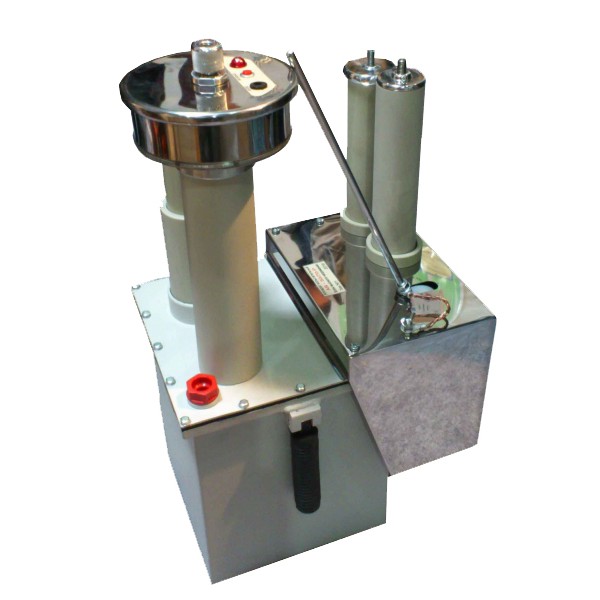

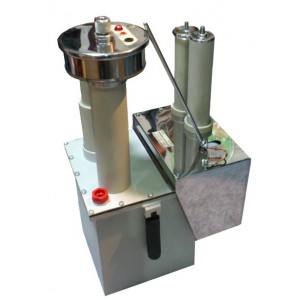

Випробувальний апарат АИД 70/50 М для перевірки ізоляції та діелектриків

Випробувальний апарат АИД 70/50 М призначений для проведення високовольтних випробувань діелектриків, електричної ізоляції та кабельної продукції. Обладнання дає змогу подавати на об’єкт випробувальну напругу змінного струму частотою 50 Гц до 50 кВ або напругу постійного струму від’ємної полярності до 70 кВ. Максимальний струм навантаження становить 40 мА. Такі параметри дозволяють використовувати апарат під час перевірки електроізоляційних властивостей обладнання та матеріалів у межах характеристик, передбачених конструкцією АИД 70/50 М.

Однією з важливих конструктивних особливостей АИД 70/50 М є спосіб вимірювання струму навантаження. Вимірювальний шунт розміщений безпосередньо у високовольтному колі та вимірює саме струм навантаження. У вихідному описі виробу ця схема протиставляється поширеному рішенню, за якого вимірюється сумарний струм навантаження та дільника, після чого значення струму дільника віднімається під час обробки сигналу. Завдяки такій побудові вимірювального кола АИД 70/50 М забезпечує підвищену точність вимірювання порівняно з аналогами, що використовують інший принцип визначення струму.

Виміряне значення перетворюється у цифрову форму та передається до вузла керування, де автоматично обробляється. Під час проведення випробувань система визначає вид випробувальної напруги, контролює рівень пульсацій вихідної постійної напруги та відображає значення струму й напруги. Такий підхід спрощує контроль основних електричних параметрів безпосередньо в процесі високовольтного випробування.

Призначення АИД 70/50 М

Основне призначення випробувального апарата АИД 70/50 М — перевірка діелектриків, ізоляції та кабелів підвищеною напругою. Під час такого випробування на об’єкт подається задана випробувальна напруга, а оператор може контролювати її значення та струм навантаження. Апарат підтримує два типи випробувальної напруги: змінну напругу частотою 50 Гц і постійну напругу від’ємної полярності.

Для випробувань змінною напругою максимальне значення становить 50 кВ при частоті 50 Гц. Для випробувань постійною напругою від’ємної полярності граничне значення становить 70 кВ. Максимальний струм навантаження апарата — 40 мА. Саме ці параметри належать до базової моделі АИД 70/50 М, описаної в картці товару.

Поєднання двох типів високої напруги дає можливість проводити різні види перевірок у межах установлених технічних характеристик. При цьому оператор отримує цифрове відображення контрольованих величин, а електронний вузол керування автоматично обробляє вимірювальну інформацію.

Особливості вимірювання струму

Точність контролю струму навантаження безпосередньо пов’язана з конструкцією вимірювального кола. В АИД 70/50 М вимірювальний шунт установлено у високовольтному колі. Він контролює безпосередньо струм навантаження, а не сумарний струм навантаження та дільника.

У схемах, де вимірюється загальний струм, електронній системі необхідно додатково обробляти отриманий сигнал і віднімати складову струму дільника. У конструкції АИД 70/50 М застосований інший принцип: необхідна величина вимірюється безпосередньо. Саме цю конструктивну особливість виробник наводить як причину підвищеної точності апарата відносно аналогів.

Отримана вимірювальна інформація подається до вузла керування у цифровому вигляді. Подальша обробка виконується автоматично, а значення струму та напруги відображаються для контролю оператором. Це важливо під час високовольтних випробувань, коли необхідно одночасно стежити за параметрами прикладеної напруги та поведінкою об’єкта випробування.

Автоматичне відключення та заземлення об’єкта

У конструкції випробувального апарата АИД 70/50 М передбачена автоматична реакція на перевищення граничних пікових значень вихідної напруги або струму. Якщо один із контрольованих параметрів виходить за допустимі межі, апарат автоматично відключається.

Після відключення об’єкт випробування негайно заземлюється за допомогою короткозамикача. Така послідовність роботи є важливою особливістю високовольтного обладнання, оскільки після припинення подавання випробувальної напруги необхідно виконати заземлення об’єкта.

У разі аварійного відключення на блоці керування зберігається індикація останніх значень контрольованих величин. Це дозволяє оператору бачити параметри, зафіксовані безпосередньо перед спрацюванням автоматичного захисту, та використовувати цю інформацію для оцінювання результату проведеного випробування.

Технічні характеристики АИД 70/50 М

• Випробувальна змінна напруга: до 50 кВ.
• Частота змінної випробувальної напруги: 50 Гц.
• Випробувальна напруга постійного струму: до 70 кВ, від’ємної полярності.
• Максимальний струм навантаження: 40 мА.
• Габарити високовольтного блока: 325 × 250 × 600 мм.
• Маса високовольтного блока: 32 кг.
• Габарити блока керування: 395 × 350 × 180 мм.
• Маса блока керування: 12,5 кг.

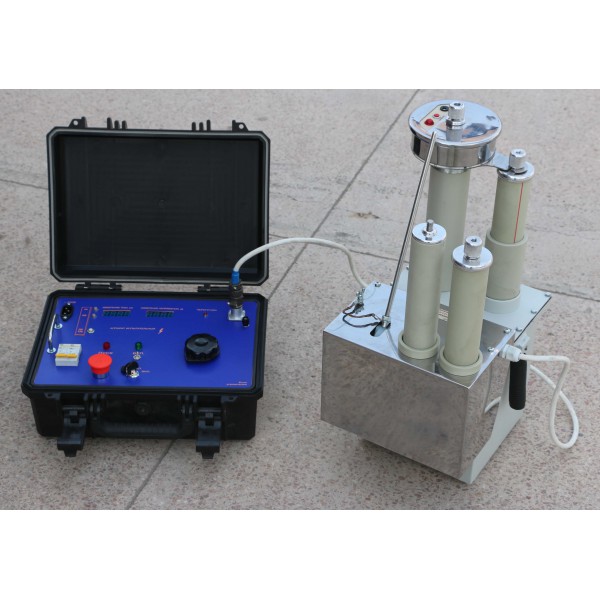

Конструктивно система містить високовольтний блок і блок керування. Для високовольтного блока вказані розміри 325 × 250 × 600 мм і маса 32 кг. Блок керування має габарити 395 × 350 × 180 мм та масу 12,5 кг. Ці дані варто враховувати під час організації робочого місця, розміщення обладнання та підготовки до його використання.

Контроль параметрів під час випробування

АИД 70/50 М не лише формує необхідну високовольтну напругу, а й контролює ключові електричні параметри процесу. Вузол керування автоматично обробляє інформацію, що надходить від вимірювальної частини апарата. Система визначає вид випробувальної напруги та відображає поточні значення струму й напруги.

Під час роботи з постійною напругою контролюється також рівень пульсацій вихідної напруги. Такий контроль дає оператору необхідну інформацію про режим роботи апарата під час перевірки об’єкта. Вимірювальні значення формуються у цифровому вигляді, що спрощує їх подальшу автоматичну обробку вузлом керування.

За нормального режиму оператор контролює параметри випробування за показаннями блока керування. Якщо виникає перевищення встановлених пікових граничних значень напруги або струму, система переходить до автоматичного відключення та заземлення об’єкта випробування. При цьому останні виміряні значення залишаються доступними на індикації блока керування.

Високовольтні випробування змінною та постійною напругою

Для різних завдань перевірки ізоляції може застосовуватися змінна або постійна випробувальна напруга. АИД 70/50 М підтримує обидва режими в межах заявлених параметрів. У режимі змінного струму апарат забезпечує напругу частотою 50 Гц до 50 кВ. У режимі постійного струму формується напруга від’ємної полярності до 70 кВ.

Наявність двох режимів робить АИД 70/50 М обладнанням для виконання різних високовольтних перевірок діелектричних матеріалів, кабелів та ізоляції відповідно до методики конкретного випробування. При цьому необхідно орієнтуватися на допустимі параметри самого об’єкта та встановлену процедуру проведення робіт.

Максимальний струм навантаження в базовій конфігурації АИД 70/50 М становить 40 мА. Під час роботи система контролює струм і напругу, а у випадку досягнення граничних пікових величин виконує автоматичне відключення. Таким чином, формування високої напруги, вимірювання параметрів і реакція на перевищення допустимих значень об’єднані в одному випробувальному комплексі.

Блок керування АИД 70/50 М

Блок керування відповідає за приймання та автоматичну обробку виміряних значень. До нього надходить інформація у цифровій формі, після чого система відображає значення напруги та струму. Також блок керування бере участь у визначенні виду випробувальної напруги та контролі параметрів вихідної постійної напруги.

При спрацюванні автоматичного відключення на індикації блока керування залишаються останні значення величин. Для оператора це означає можливість зафіксувати параметри режиму, за яких випробування було перервано через перевищення граничного значення струму або напруги.

Габарити блока керування становлять 395 × 350 × 180 мм, маса — 12,5 кг. Високовольтний блок має більшу масу — 32 кг при розмірах 325 × 250 × 600 мм. Розділення функціональних вузлів дозволяє окремо розміщувати високовольтну та керуючу частини відповідно до організації конкретного робочого місця.

Базова модель і модифіковані версії

АИД 70/50 М у вихідному описі позиціонується як найпростіший апарат у модельному ряду. Водночас існують модифіковані випробувальні апарати з розширеними функціональними можливостями. Важливо розрізняти характеристики базової моделі АИД 70/50 М і можливості інших виконань, щоб не відносити додаткові функції до стандартної комплектації цього апарата.

Для модифікованих версій передбачаються мікропроцесорні модулі, які дають можливість задавати параметри випробувань: швидкість підвищення напруги, частоту випробувальної напруги, граничне значення струму навантаження та час проведення випробування. Також у таких виконаннях оператор може контролювати значення ємності або опору об’єкта та реєструвати їх у флеш-пам’ять під час випробування.

Ці функції стосуються саме модифікованих випробувальних апаратів і не повинні автоматично сприйматися як характеристики стандартного АИД 70/50 М. Для базової моделі ключовими параметрами залишаються випробувальна змінна напруга 50 кВ, постійна напруга від’ємної полярності 70 кВ і максимальний струм навантаження 40 мА.

Можливі спеціальні виконання

Виробником також передбачена можливість випуску приладів з іншими функціональними можливостями. Зокрема, описано виконання з регульованим дроселем, призначеним для забезпечення випробувань об’єктів із підвищеною електричною ємністю змінною напругою.

Для спеціальних виконань допускається зміна вихідних параметрів у широкому діапазоні: до 100 кВ змінної напруги, до 140 кВ постійної напруги та до 100 мА струму навантаження. Ці максимальні значення не є характеристиками стандартної моделі АИД 70/50 М із цієї картки товару. Вони вказують на можливості виготовлення інших виконань обладнання.

Якщо для конкретного завдання потрібні вищі значення напруги, більший струм навантаження, робота з об’єктами підвищеної електричної ємності або програмовані параметри випробування, необхідно окремо уточнювати відповідну модифікацію та її характеристики.

Переваги конструкції АИД 70/50 М

Ключовою особливістю АИД 70/50 М є безпосереднє вимірювання струму навантаження за допомогою шунта, встановленого у високовольтному колі. Така схема відрізняється від варіанта з вимірюванням сумарного струму навантаження та дільника з подальшим програмним або електронним відніманням складової дільника.

Ще одна важлива особливість — автоматична обробка вимірювальних значень. Оператор отримує цифрову інформацію про струм та напругу, а система самостійно контролює вихідні параметри. Під час роботи з постійною напругою також контролюється рівень її пульсацій.

Автоматичне відключення при перевищенні пікових граничних значень та подальше заземлення об’єкта короткозамикачем доповнюють функціональність апарата. Після спрацювання захисного алгоритму блок керування продовжує відображати останні значення контрольованих параметрів.

Кому може бути потрібен випробувальний апарат АИД 70/50 М

АИД 70/50 М орієнтований на завдання, де необхідно перевіряти електричну ізоляцію, діелектрики або кабелі високою напругою. Його функціональність актуальна для випробувальних і електротехнічних робіт, що передбачають подавання на об’єкт змінної напруги до 50 кВ або постійної напруги від’ємної полярності до 70 кВ.

Під час вибору такого обладнання особливо важливо враховувати не лише максимальну випробувальну напругу, а й допустимий струм навантаження. Для АИД 70/50 М він становить 40 мА. Також слід врахувати тип необхідної випробувальної напруги, габарити обох блоків і масу обладнання.

Якщо для робіт потрібні програмовані режими, регулювання швидкості підвищення напруги, встановлення тривалості випробування, реєстрація значень ємності або опору у флеш-пам’ять чи підвищені вихідні параметри, слід розглядати модифіковані виконання. Базовий АИД 70/50 М призначений насамперед для виконання основних високовольтних випробувань у межах заявлених характеристик.

На що звернути увагу під час вибору

Перед тим як купити АИД 70/50 М, доцільно зіставити параметри апарата з вимогами конкретного об’єкта випробування. Для змінної напруги граничне значення становить 50 кВ при частоті 50 Гц, для постійної напруги від’ємної полярності — 70 кВ. Максимальний струм навантаження дорівнює 40 мА.

Не менш важливо врахувати фізичні параметри обладнання. Високовольтний блок має масу 32 кг і габарити 325 × 250 × 600 мм, а блок керування — масу 12,5 кг і розміри 395 × 350 × 180 мм. Ці характеристики необхідні для планування розміщення апарата та організації робочої зони.

Окремо слід визначити, чи достатньо функціональності базової версії. Описані для інших модифікацій можливості програмування параметрів, реєстрації даних, роботи з регульованим дроселем та збільшення вихідної напруги або струму не належать автоматично до стандартного АИД 70/50 М.

АИД 70/50 М — апарат для високовольтної перевірки ізоляції

Випробувальний апарат АИД 70/50 М поєднує формування високої випробувальної напруги, цифровий контроль струму та напруги, автоматичну обробку вимірювальної інформації й автоматичне відключення при перевищенні граничних параметрів. Після відключення передбачене негайне заземлення об’єкта випробування короткозамикачем.

Базова модель забезпечує змінну випробувальну напругу частотою 50 Гц до 50 кВ та постійну напругу від’ємної полярності до 70 кВ. Максимальний струм навантаження становить 40 мА. Конструктивне розміщення вимірювального шунта безпосередньо у високовольтному колі дозволяє вимірювати саме струм навантаження.

АИД 70/50 М підходить для завдань, пов’язаних із високовольтними випробуваннями діелектриків, кабельної продукції та електричної ізоляції, коли потрібні контрольоване формування випробувальної напруги, вимірювання основних електричних параметрів і автоматична реакція системи на перевищення допустимих пікових значень.
