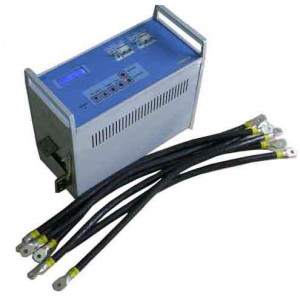

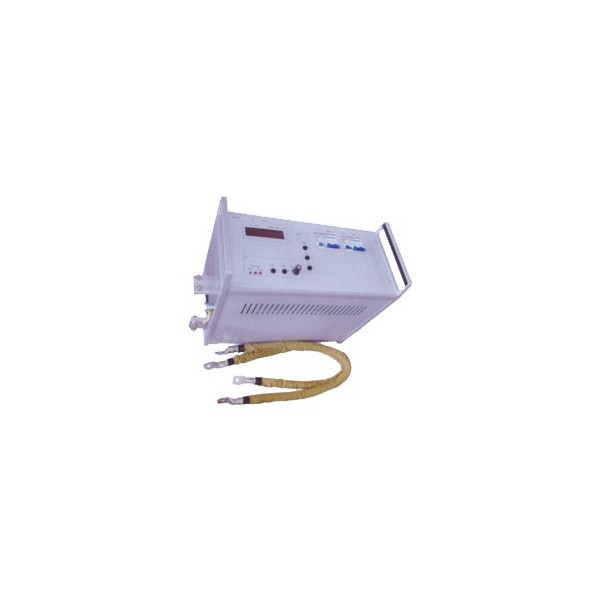

Пристрій для перевірки автоматичних вимикачів УПА-10Р

УПА-10Р — спеціалізований пристрій для перевірки автоматичних вимикачів, релейного захисту та інших електричних кіл із низьким імпедансом. Обладнання дає змогу проводити випробування первинним змінним струмом, контролювати величину вихідного струму та реєструвати тривалість його протікання, тобто час спрацювання автоматичного вимикача. Максимальний вихідний струм пристрою становить 10 кА, що дозволяє використовувати УПА-10Р для перевірки захисної апаратури в широкому діапазоні струмових навантажень.

Перевірка автоматичного вимикача первинним струмом дає можливість оцінювати його роботу в умовах, наближених до реального протікання струму через силове коло. Під час випробування через автоматичний вимикач пропускається заданий змінний струм, а вимірювальний канал УПА-10Р реєструє його значення та час до спрацювання захисного апарата. Такий принцип застосовується для контролю працездатності автоматів і перевірки їхніх часово-струмових характеристик.

Призначення УПА-10Р

Пристрій УПА-10Р призначений насамперед для випробування автоматичних вимикачів первинним змінним струмом. Крім того, обладнання може застосовуватися для перевірки релейного захисту та інших низькоімпедансних електричних кіл, де необхідне формування значного випробувального струму з одночасним контролем його величини та часу протікання.

У конструкції УПА-10Р компактно реалізована технологічна схема перевірки автоматів захисту. До її складу входять навантажувальний трансформатор із перемикачами ступенів узгодження з навантаженням, датчик вихідного струму, вимірювальний канал із засобами індикації значень струму та часу його ввімкнення, а також тиристорний регулятор. Завдяки такому компонуванню основні операції, необхідні для проведення випробувань, об'єднані в одному пристрої.

Перевірка автоматичних вимикачів первинним струмом

Під час контролю автоматичного вимикача важливо не лише сформувати необхідне струмове навантаження, а й зафіксувати фактичне значення струму та час, через який спрацює механізм захисту. УПА-10Р виконує ці функції в межах однієї випробувальної системи. Пристрій формує змінний струм у випробувальному колі, вимірює його та реєструє тривалість проходження до моменту відключення.

Максимальне значення вихідного струму становить 10,0 кА за зазначених умов навантаження. Це дозволяє проводити перевірку автоматичних вимикачів не тільки на порівняно невеликих струмах, а й за значних випробувальних навантажень. Для різних режимів передбачені відповідні діапазони реєстрації струму, що дає змогу працювати з різними значеннями випробувального сигналу.

Реєстрація часу охоплює як короткі процеси тривалістю від десятків мілісекунд, так і тривалі інтервали до 4 годин. Завдяки цьому УПА-10Р може використовуватися під час перевірок, для яких необхідно контролювати як швидке спрацювання захисту, так і більш тривалі часові характеристики автоматичного вимикача.

Конструкція та основні функціональні вузли

Навантажувальний трансформатор УПА-10Р використовується для формування необхідного вихідного струму. Наявність перемикачів ступенів забезпечує можливість узгодження трансформатора з підключеним навантаженням. Це є важливим під час випробування низькоімпедансних кіл, оскільки параметри підключеного автоматичного вимикача та з'єднувальних провідників безпосередньо впливають на режим роботи випробувальної системи.

Датчик струму використовується для контролю струму, що протікає у вихідному колі. Отримані дані надходять до вимірювального каналу, який забезпечує реєстрацію значення вихідного струму. Одночасно фіксується тривалість його протікання, що дає змогу визначити час спрацювання автоматичного вимикача.

Тиристорний регулятор входить до складу пристрою та бере участь у регулюванні режиму випробування. Усі основні функціональні вузли об'єднані в одному корпусі, тому УПА-10Р є комплексним обладнанням для проведення струмових випробувань автоматичних вимикачів та інших сумісних низькоімпедансних кіл.

Діапазони вимірювання струму та часу

УПА-10Р підтримує кілька діапазонів реєстрації вихідного струму. У режимі «10Х» передбачені діапазони 20,0–500,0 А та 500,0–1000,0 А. У режимі «1Х» реєстрація здійснюється в діапазоні 200,0–6000,0 А. Такий поділ дозволяє вибирати режим відповідно до параметрів конкретного випробування.

Для контролю часу ввімкнення вихідного струму та часу спрацювання автоматичного вимикача передбачені два часові інтервали: від 20,0 до 1000,0 мс та від 1 секунди до 4 годин. Це розширює можливості використання пристрою під час перевірки захисної апаратури з різними часовими характеристиками.

Допустима приведена похибка реєстрації вихідного синусоїдального струму становить 2 %. Для часу в інтервалі від 100,0 до 1000,0 мс вказана похибка 1 %, а для інтервалу від 1 секунди до 4 годин — 0,5 %. Ці характеристики необхідно враховувати під час оцінювання результатів випробувань.

Технічні характеристики УПА-10Р

Режими роботи та температурний захист

Під час експлуатації УПА-10Р необхідно враховувати допустиму тривалість роботи залежно від величини сформованого струму. За вихідного струму 1,0 кА час безперервної роботи становить не більше 1 години. За максимального вихідного струму 10 кА допустима тривалість безперервної роботи становить не більше 10 секунд. Ці значення є важливими для правильного планування випробувального циклу.

У пристрої передбачений температурний захист із порогом спрацювання 85 ±10 °C. Він контролює температурний режим обладнання під час формування значних струмів. Максимальний струм споживання УПА-10Р становить не більше 200 А, а живлення здійснюється від мережі змінного струму напругою 380 В ±10 % із частотою 50 Гц.

Під час оцінювання максимальної струмової характеристики необхідно враховувати умови, для яких вона нормується. Вихідний струм 10,0 кА вказаний для температури шин не більше 40 °C та навантаження 0,45 × 10^-3 Ом. Дотримання зазначених умов важливе для отримання режиму роботи, що відповідає паспортним характеристикам пристрою.

Застосування УПА-10Р

УПА-10Р використовується там, де необхідно перевірити реакцію автоматичного вимикача на протікання заданого первинного струму та зафіксувати час його спрацювання. Така перевірка дозволяє отримати фактичні значення параметрів роботи захисного апарата без обмеження лише контролем його електричних кіл малими вимірювальними сигналами.

Пристрій також призначений для випробування релейного захисту й інших кіл із низьким імпедансом. Поєднання потужного вихідного струму, вимірювального каналу та реєстрації часу робить УПА-10Р функціональним рішенням для налагоджувальних і випробувальних робіт, де ключовими параметрами є струм і тривалість його протікання.

Максимальна вихідна напруга холостого ходу має два значення — 7,0 та 14,0 В із допустимим відхиленням ±10 %. Низьковольтний вихід розрахований на роботу з колами, у яких для проведення випробування необхідно створити значний струм за малого повного опору навантаження.

Комплект поставки УПА-10Р

Особливості вибору УПА-10Р для випробувань

Під час вибору пристрою для перевірки автоматичних вимикачів одним із ключових параметрів є максимальний випробувальний струм. Для УПА-10Р він становить 10 кА. Також необхідно враховувати діапазони реєстрації струму, часові інтервали вимірювання, допустиму тривалість роботи на великих струмах і параметри мережі живлення.

Для короткочасних випробувань важливою є можливість реєструвати процеси в мілісекундному діапазоні. УПА-10Р забезпечує контроль часу від 20,0 до 1000,0 мс. Для більш тривалих випробувань доступний діапазон від 1 секунди до 4 годин. Це дозволяє використовувати один пристрій для різних за тривалістю режимів перевірки.

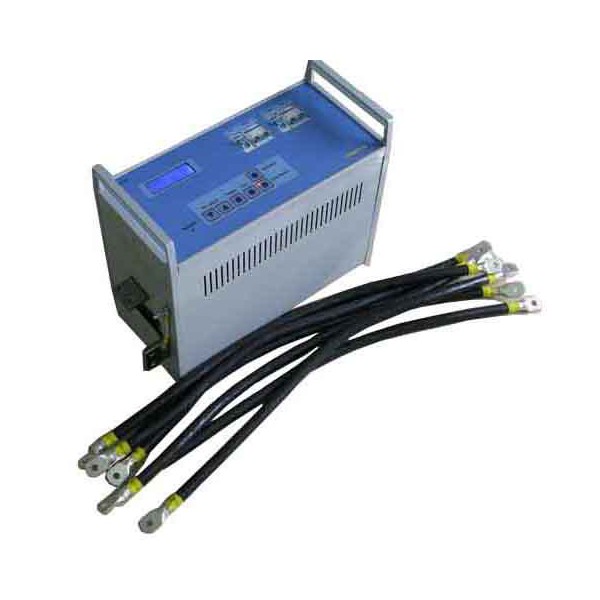

Габаритні розміри УПА-10Р без гнучких шин становлять 360 × 220 × 500 мм, а маса — не більше 47 кг. До комплекту входять вісім гнучких шин довжиною 0,75 м із перерізом 96 мм², чотири приєднувальні болти М8, керівництво з експлуатації та паспорт.

УПА-10Р — пристрій для струмової перевірки автоматів до 10 кА

УПА-10Р поєднує джерело значного випробувального струму, засоби його регулювання та вимірювання, а також реєстрацію часу спрацювання автоматичного вимикача. Пристрій призначений для роботи з автоматичними вимикачами, релейним захистом та іншими низькоімпедансними колами, де необхідна перевірка первинним змінним струмом.

Діапазони вимірювання струму та часу, максимальний вихідний струм 10 кА, два значення напруги холостого ходу 7 і 14 В, температурний захист і комплект гнучких струмових шин визначають основні можливості УПА-10Р під час проведення випробувальних робіт. Прилад дає можливість контролювати не лише факт спрацювання захисного апарата, а й фактичне значення випробувального струму та тривалість його проходження.
