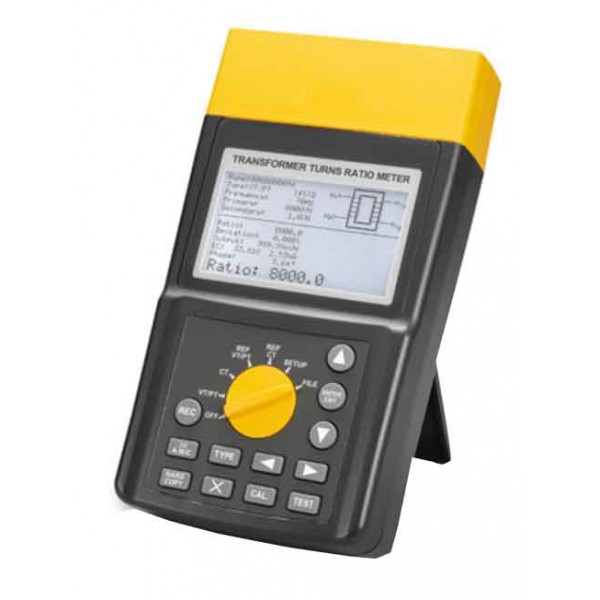

Вимірювач коефіцієнта трансформації TTRM-1

TTRM-1 — вимірювач коефіцієнта трансформації, призначений для роботи з однофазними та трифазними трансформаторами напруги й струму. Прилад дає змогу вимірювати коефіцієнт трансформації, контролювати відхилення, напругу та струм збудження, фазовий кут і одночасно переглядати паспортні дані трансформатора. Такий набір функцій спрощує проведення перевірок і дає можливість отримувати основні параметри в одному вимірювальному циклі.

Для трансформаторів напруги та імпульсних трансформаторів передбачений автоматичний діапазон коефіцієнта трансформації від 0,8000 до 10000:1. Для трансформаторів струму діапазон становить від 0,8000 до 2000,0. Автоматичний вибір діапазону зменшує кількість ручних налаштувань і робить TTRM-1 зручним під час послідовної перевірки обладнання з різними номінальними параметрами.

Основні можливості TTRM-1

Вимірювач коефіцієнта трансформації TTRM-1 підтримує роботу як з однофазними, так і з трифазними трансформаторами. Результати та схеми з’єднань відображаються у графічному й текстовому вигляді на великому матричному РК-дисплеї з підсвічуванням і роздільною здатністю 240 × 128 пікселів. Діагональ дисплея становить 12,7 см. На одному екрані можуть відображатися виміряний коефіцієнт трансформації, його відхилення, вторинний вихід, напруга збудження, струм збудження, фазовий кут і паспортні дані перевірюваного трансформатора.

TTRM-1 підтримує десять значень частоти збудження: 50, 55, 60, 70, 100, 120, 200, 240, 300 і 400 Гц. Можливість вибору частоти дозволяє проводити вимірювання відповідно до необхідного режиму роботи та умов конкретної перевірки.

• вимірювання коефіцієнта трансформації однофазних і трифазних трансформаторів напруги та струму;
• автоматичний діапазон 0,8000–10000:1 для ТН/ІТ;
• автоматичний діапазон 0,8000–2000,0 для трансформаторів струму;
• вимірювання та відображення струму збудження;
• відображення фазового кута й відхилення коефіцієнта трансформації;
• десять доступних частот збудження від 50 до 400 Гц;
• великий матричний РК-дисплей 240 × 128 з підсвічуванням;
• 9 попередньо заданих типів з’єднання трифазних обмоток;
• пам’ять для зберігання 4096 файлів;
• бездротовий обмін даними з ПК через Bluetooth;
• вбудований годинник реального часу та календар;
• збереження записів із датою та часом;
• акумуляторна літієва батарея ємністю 3400 мА·год;
• понад 10 годин безперервної роботи від акумулятора;
• програмне забезпечення для ПК у комплекті.

Попередня перевірка підключення

Перед кожним вимірюванням TTRM-1 виконує перевірку контрольних точок. Прилад контролює наявність напруги, коротке замикання, цілісність кола та зворотну полярність. Якщо виявлено відповідну ситуацію, на дисплеї відображається попереджувальне повідомлення. Після запуску самого вимірювання ця попередня перевірка вже не виконується.

Така функція особливо важлива під час роботи з різними схемами підключення, оскільки оператор отримує інформацію про стан підключення ще до початку основного вимірювального процесу. Для трифазних трансформаторів у приладі передбачено 9 типів заданих схем з’єднання обмоток, які користувач може вибрати відповідно до конфігурації обладнання.

Збереження та систематизація результатів

Вбудована пам’ять TTRM-1 розрахована на зберігання 4096 файлів. У пам’яті можуть зберігатися паспортні дані трансформатора та результати проведених вимірювань. До паспортної інформації належать тип обладнання, однофазне або трифазне виконання, частота випробування, первинна та вторинна напруга або коефіцієнт трансформації, а також коефіцієнт поправки трансформації.

Файлова система приладу призначена для пошуку та керування збереженими даними безпосередньо під час роботи. Вбудований годинник реального часу з календарем дає можливість зберігати записи з датою та часом, що полегшує впорядкування результатів кількох послідовних перевірок.

Для передавання інформації на комп’ютер передбачене Bluetooth-з’єднання. У комплект постачання входить програмне забезпечення для ПК. Це дозволяє використовувати дані, збережені вимірювачем, не лише безпосередньо на дисплеї TTRM-1, а й під час подальшої роботи на комп’ютері.

Фільтрація перешкод і налаштування вимірювань

Для роботи в умовах впливу перешкод у TTRM-1 передбачені фільтри з трьома режимами: повільний, нормальний і швидкий. Користувач може вибрати відповідний режим фільтрації залежно від умов проведення вимірювання.

Окремо передбачено програмований коефіцієнт поправки трансформації в межах 0,99–1,01, який використовується для коригування похибки в межах 1%. У приладі також можна вмикати або вимикати автоматичне відключення живлення та задавати час його спрацювання за допомогою програмованого таймера.

Автономна робота та живлення

TTRM-1 оснащений перезаряджуваною літієвою батареєю ємністю 3400 мА·год із вбудованою схемою заряджання. Час безперервної роботи від повністю зарядженого акумулятора становить понад 10 годин. На дисплеї відображається рівень заряду батареї у відсотках, тому оператор може контролювати залишок автономного часу роботи.

Для заряджання використовується адаптер з універсальним входом 90–264 В еф. Повний час заряджання становить менше 4 годин. Поєднання акумуляторного живлення та тривалого часу автономної роботи дозволяє використовувати вимірювач без постійного підключення до мережі живлення.

Електричні характеристики

Номінальні умови визначення характеристик приладу: температура 23 °C ±5 °C та відносна вологість 30–50%. У температурних діапазонах від 0 до 18 °C та від 28 до 50 °C до значень похибки додається 25 ppm/°C. Умови передбачають відсутність зовнішніх електричних або магнітних полів. Вихідний струм становить не більше 150 мА для режиму ТН/ІТ і не більше 50 мА для ТТ. Інтервал калібрування, зазначений для приладу, — 1 рік.

Технічні характеристики TTRM-1

Комплект постачання TTRM-1

• вимірювач коефіцієнта трансформації TTRM-1;
• вимірювальні проводи — 2 шт.;
• затискачі типу «крокодил» — 4 шт.;
• перезаряджувана літієва батарея;
• посібник з експлуатації;
• адаптер змінного струму;
• кабель живлення;
• компакт-диск із програмним забезпеченням і посібником;
• сумка для перенесення.

Для яких завдань призначений TTRM-1

Вимірювач TTRM-1 орієнтований на завдання, де необхідно визначати та контролювати коефіцієнт трансформації однофазних і трифазних трансформаторів напруги та струму. Широкі вимірювальні діапазони, контроль додаткових параметрів, підтримка різних частот збудження та можливість зберігати результати роблять прилад придатним для послідовного проведення вимірювань з документуванням отриманих даних.

Одночасне відображення вимірювальних і паспортних параметрів допомагає зіставляти отримані значення без переходу між кількома екранами. Пам’ять на 4096 файлів, фіксація дати й часу та Bluetooth-з’єднання з ПК спрощують роботу з великим обсягом результатів, а акумуляторне живлення дає змогу використовувати TTRM-1 автономно понад 10 годин.

Якщо потрібно купити вимірювач коефіцієнта трансформації TTRM-1 в Україні, ця модель поєднує вимірювання коефіцієнта трансформації, контроль параметрів збудження, перевірку підключення перед запуском вимірювання, збереження результатів і бездротовий обмін даними з комп’ютером в одному приладі.
