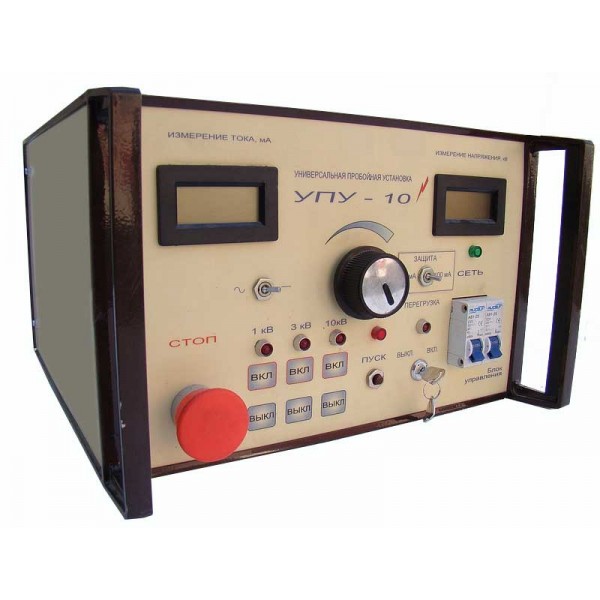

Універсальна пробійна установка УПУ-10

Універсальна пробійна установка УПУ-10 призначена для випробування ізоляції електричного та електротехнічного обладнання, матеріалів і засобів захисту підвищеною напругою. Установка дає змогу проводити випробування постійною та змінною напругою до 10 кВ, а максимальний вихідний струм становить 100 мА. Такий діапазон робить УПУ-10 придатною для робіт, де необхідно перевірити електричну міцність ізоляції та оцінити її здатність витримувати задану випробувальну напругу.

УПУ-10 застосовується під час випробувань електрообладнання в енергетиці, електротехніці, машинобудуванні та на транспорті. У вихідному описі окремо зазначено можливість перевірки діелектричних рукавичок, ізолювальних штанг, обмоток статорів і роторів, а також іншого обладнання та захисних засобів. Установку можна використовувати в приміщеннях, а також на відкритому повітрі під навісом.

Призначення пробійної установки УПУ-10

Основне завдання УПУ-10 — створення контрольованої високої напруги для випробування ізоляції. Перевірка виконується змінною синусоїдальною напругою частотою 50 Гц або постійною напругою. Максимальне значення вихідної напруги становить 10 кВ. Для роботи передбачені діапазони до 1000 В, до 3 кВ і до 10 000 В, що дає змогу підібрати необхідний рівень відповідно до конкретного випробування.

Під час експлуатації електротехнічного обладнання стан ізоляції має принципове значення. Її пошкодження, старіння або зниження електричної міцності можуть призвести до пробою. Високовольтна випробувальна установка дає можливість створити задані умови перевірки та проконтролювати поведінку ізоляції під дією підвищеної напруги. УПУ-10 орієнтована саме на такі завдання та поєднує напругу до 10 кВ із вихідним струмом до 0,1 А.

Основні можливості УПУ-10

Установка працює як із постійною, так і зі змінною випробувальною напругою. Для змінної напруги вказана частота 50 Гц і синусоїдальна форма сигналу. Верхня межа напруги становить 10 кВ, а максимальний вихідний струм — 100 мА. Похибка встановлення та вимірювання вихідної напруги не перевищує 3%. Такий набір параметрів дозволяє використовувати УПУ-10 для широкого кола високовольтних випробувань ізоляції в межах зазначених характеристик.

• Випробувальна напруга до 10 кВ. Установка забезпечує роботу в діапазонах до 1 кВ, до 3 кВ і до 10 кВ.

• Постійна та змінна напруга. Можна проводити різні типи випробувань відповідно до вимог до конкретного об'єкта.

• Змінна напруга частотою 50 Гц. Для випробувань використовується синусоїдальна напруга промислової частоти.

• Вихідний струм до 100 мА. Максимальне значення вихідного струму становить 0,1 А.

• Похибка до 3%. Заявлена точність встановлення та вимірювання вихідної напруги — 3%.

• Тривалий безперервний режим. Час безперервної роботи становить до 480 хвилин, тобто до 8 годин.

Де застосовується установка УПУ-10

Пробійна установка УПУ-10 може бути корисною в електротехнічних лабораторіях, ремонтних підрозділах, на підприємствах енергетики, машинобудування та транспорту, якщо завдання передбачає випробування ізоляції в межах параметрів установки. Вона підходить не для вимірювання звичайних низьковольтних електричних величин, а саме для створення підвищеної випробувальної напруги та контролю електричної міцності ізоляції.

Одним із напрямів використання є перевірка ізоляції обмоток статорів і роторів електричних машин. Також УПУ-10 може застосовуватися для випробування електрозахисних засобів, зокрема діелектричних рукавичок та ізолювальних штанг. Конкретний режим, значення напруги та тривалість випробування повинні вибиратися відповідно до нормативної документації, методики випробувань і вимог до конкретного виробу.

Технічні характеристики УПУ-10

• Тип обладнання: універсальна пробійна випробувальна установка.

• Вихідна напруга: постійна та змінна.

• Максимальна вихідна напруга: до 10 кВ.

• Частота змінної напруги: 50 Гц.

• Форма змінної напруги: синусоїдальна.

• Діапазони вихідної напруги: до 1000 В, до 3 кВ, до 10 000 В.

• Похибка встановлення та вимірювання вихідної напруги: не більше 3%.

• Максимальний вихідний струм: 100 мА.

• Споживана потужність: до 1 кВт.

• Маса: до 40 кг.

• Час безперервної роботи: до 480 хвилин.

Комплект постачання

У комплект УПУ-10 входять основні кабелі та документація, необхідні для підключення й експлуатації установки. Відповідно до комплектації товару постачаються:

• випробувальна установка УПУ-10 — 1 шт.;

• мережевий кабель — 1 шт.;

• високовольтний кабель — 1 шт.;

• кабель заземлення — 1 шт.;

• керівництво та паспорт — 1 комплект.

На що звернути увагу при виборі УПУ-10

Перед придбанням пробійної установки необхідно зіставити параметри майбутніх випробувань із можливостями обладнання. Для УПУ-10 основними критеріями є максимальна напруга 10 кВ, можливість роботи з постійною та змінною напругою, частота змінної напруги 50 Гц, вихідний струм до 100 мА та похибка до 3%. Якщо вимоги методики випробувань знаходяться в цих межах, модель може розглядатися для відповідного завдання.

Також важливо враховувати масу установки до 40 кг і споживану потужність до 1 кВт. Ці характеристики мають значення при організації робочого місця, переміщенні обладнання та підготовці електроживлення. Якщо установка планується для регулярного використання, доцільно заздалегідь визначити місце її розміщення та забезпечити безпечні умови для високовольтних випробувань.

Безпека під час високовольтних випробувань

УПУ-10 належить до високовольтного випробувального обладнання, тому робота з нею потребує суворого дотримання правил електробезпеки. До проведення випробувань повинні допускатися фахівці з відповідною підготовкою. Перед увімкненням необхідно перевірити правильність підключення, стан кабелів і заземлення, а також організувати робочу зону так, щоб виключити випадковий доступ сторонніх осіб.

Режим випробування, рівень напруги, тривалість її прикладання та критерії оцінювання результату повинні визначатися технічною документацією на об'єкт випробування та чинними нормативними вимогами. Не слід вибирати напругу лише за максимальною можливістю установки: значення має відповідати конкретній методиці та допустимим параметрам обладнання або захисного засобу, що перевіряється.

УПУ-10 для випробування ізоляції

Універсальна пробійна установка УПУ-10 — спеціалізоване обладнання для перевірки ізоляції підвищеною напругою. Вона забезпечує постійну та змінну напругу до 10 кВ, максимальний вихідний струм до 100 мА та роботу зі змінною синусоїдальною напругою частотою 50 Гц. Діапазони до 1 кВ, 3 кВ і 10 кВ дають змогу вибирати необхідну межу залежно від умов конкретного випробування.

Модель може використовуватися для випробування ізоляції електротехнічного обладнання, обмоток статорів і роторів, діелектричних рукавичок, ізолювальних штанг та інших об'єктів, якщо їхня методика перевірки відповідає можливостям УПУ-10. Поєднання напруги до 10 кВ, струму до 100 мА, споживаної потужності до 1 кВт і безперервної роботи до 480 хвилин дає змогу підібрати установку для відповідних лабораторних або виробничих завдань.
