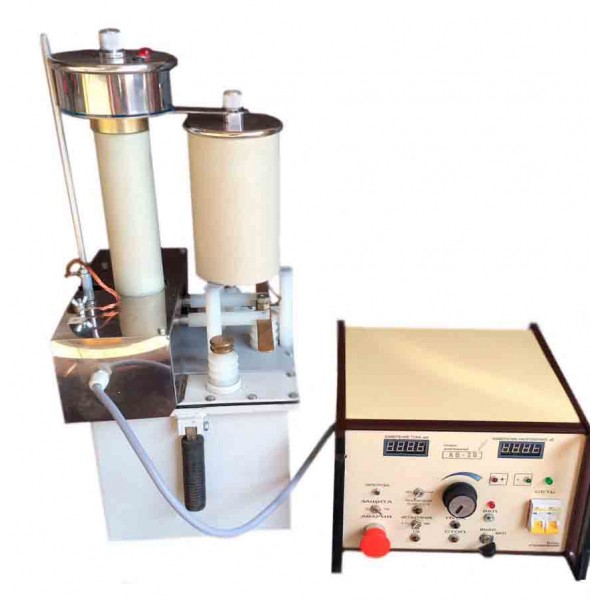

Високовольтний апарат СНЧ АВ-20-01 для випробування кабельної ізоляції

Високовольтний випробувальний апарат СНЧ АВ-20-01 призначений для проведення випробувань ємнісних об’єктів підвищеною напругою наднизької частоти 0,1 Гц. Основна сфера застосування — перевірка ізоляції кабелів, зокрема кабельних ліній з ізоляцією зі зшитого поліетилену. Апарат формує випробувальну напругу амплітудою до 20 кВ та може використовуватися як для випробувань змінною напругою частотою 0,1 Гц, так і для випробувань постійною напругою до 20 кВ.

АВ-20-01 належить до спеціалізованого високовольтного обладнання для контролю електричної ізоляції. Робота на частоті 0,1 Гц особливо важлива для ємнісних об’єктів, до яких належать кабельні лінії. Прилад розрахований на навантаження з ємністю від 0,01 до 3,5 мкФ, тому перед проведенням випробувань необхідно переконатися, що параметри конкретного об’єкта відповідають можливостям апарата.

Призначення апарата АВ-20-01

Головне завдання АВ-20-01 — створення підвищеної випробувальної напруги для контролю ізоляції ємнісних об’єктів. Прилад забезпечує знакозмінну вихідну напругу в діапазоні 1–20 кВ із частотою 0,1 Гц. Форма випробувальної напруги — косинусно-прямокутна, тобто меандр. Крім цього, конструкцією передбачена можливість випробування об’єктів постійною напругою до 20 кВ.

Одним із типових об’єктів перевірки є кабель з ізоляцією зі зшитого поліетилену. Такі кабельні системи мають ємнісний характер навантаження, тому для їх високовольтних випробувань застосовують спеціалізоване обладнання СНЧ. АВ-20-01 може використовуватися під час планових перевірок, технічного обслуговування та випробувань електричної ізоляції там, де методика робіт передбачає застосування напруги частотою 0,1 Гц або постійної високої напруги до 20 кВ.

Основні технічні характеристики

• Вихідна знакозмінна напруга: 1–20 кВ.
• Частота вихідної напруги: 0,1 Гц.
• Форма випробувальної напруги: косинусно-прямокутна (меандр).
• Максимальна ємність об’єкта випробування: 3,5 мкФ.
• Мінімальна ємність об’єкта випробування: 0,01 мкФ.
• Час безперервної роботи: 1 година.
• Відносна похибка вимірювання високої напруги: 3%.
• Відносна похибка частоти випробувальної напруги: 3%.
• Маса: не більше 42 кг.
• Строк служби: 10 років.

Для високовольтного випробувального обладнання важливі не лише максимальна напруга, а й параметри навантаження, точність контролю режиму та допустима тривалість роботи. У моделі АВ-20-01 верхня межа вихідної напруги становить 20 кВ, а відносна похибка вимірювання високої напруги заявлена на рівні 3%. Відносна похибка частоти випробувальної напруги також становить 3%. Час безперервної роботи — 1 година.

Робота з ємнісними об’єктами

Особливість АВ-20-01 полягає в орієнтації на випробування ємнісних об’єктів. Для цієї моделі встановлено допустимий діапазон ємності від 0,01 до 3,5 мкФ. Перед проведенням робіт потрібно переконатися, що параметри об’єкта перебувають у зазначених межах. Підбір випробувального апарата тільки за максимальною напругою без урахування ємності навантаження може бути некоректним.

Частота 0,1 Гц належить до наднизьких частот. Для випробувань кабельної ізоляції та інших ємнісних об’єктів такий режим дозволяє проводити високовольтний контроль із використанням спеціалізованого джерела СНЧ. Під час вибору обладнання слід враховувати не лише напругу, але й частоту, форму сигналу, допустиму ємність та вимоги конкретної методики випробувань.

Випробування постійною напругою до 20 кВ

Крім режиму СНЧ 0,1 Гц, АВ-20-01 може використовуватися для випробування об’єктів постійною напругою величиною до 20 кВ. Це дає можливість застосовувати один апарат для різних випробувальних задач у межах передбачених характеристик. Вибір режиму залежить від типу ізоляції, параметрів об’єкта та нормативних вимог до конкретного виду робіт.

Умови експлуатації АВ-20-01

Високовольтний апарат АВ-20-01 розрахований на експлуатацію під навісом або в приміщеннях. Допустимий діапазон температур навколишнього повітря становить від -15 до +35 °C. Відносна вологість повітря за температури 25 °C — до 80%. Ці параметри потрібно враховувати при організації місця проведення випробувань, особливо під час виїзних робіт.

• Температура навколишнього повітря: від -15 до +35 °C.
• Відносна вологість повітря при 25 °C: до 80%.
• Умови розміщення: під навісом або в приміщеннях.

Оскільки апарат призначений для роботи в захищених умовах, його не слід розглядати як обладнання для експлуатації просто неба незалежно від погоди. Під час високовольтних випробувань стан навколишнього середовища, вологість і захист обладнання від атмосферних опадів мають безпосереднє значення для безпечної роботи.

Кому підходить високовольтний апарат АВ-20-01

АВ-20-01 може застосовуватися електротехнічними лабораторіями, енергетичними та промисловими підприємствами, монтажними й сервісними організаціями, які виконують високовольтні випробування кабельних ліній та інших ємнісних об’єктів. Перед придбанням необхідно зіставити діапазон напруги, частоту 0,1 Гц, допустиму ємність 0,01–3,5 мкФ та час безперервної роботи з вимогами конкретного технологічного процесу.

Якщо основним завданням є випробування ізоляції кабелів зі зшитого поліетилену підвищеною напругою наднизької частоти, АВ-20-01 забезпечує режим до 20 кВ при частоті 0,1 Гц. Додатково доступне випробування постійною напругою до 20 кВ. Таким чином, модель поєднує два режими високовольтного впливу в межах установлених технічних параметрів.

Як вибрати апарат СНЧ для випробування кабелю

Під час вибору високовольтної установки СНЧ потрібно насамперед зіставити характеристики приладу з параметрами об’єкта. Для АВ-20-01 ключовими значеннями є напруга 1–20 кВ, частота 0,1 Гц, допустима ємність 0,01–3,5 мкФ та безперервна робота протягом 1 години. Якщо хоча б один із цих параметрів не відповідає запланованій методиці, необхідно підібрати іншу модель.

Апарат високовольтний СНЧ АВ-20-01 в Україні

АВ-20-01 — високовольтний випробувальний апарат СНЧ для контролю ємнісних об’єктів, зокрема кабелів з ізоляцією зі зшитого поліетилену. Модель формує знакозмінну випробувальну напругу 1–20 кВ з частотою 0,1 Гц і косинусно-прямокутною формою сигналу, працює з об’єктами ємністю 0,01–3,5 мкФ та підтримує випробування постійною напругою до 20 кВ.

Перед замовленням АВ-20-01 рекомендується перевірити відповідність його характеристик параметрам кабельної лінії або іншого об’єкта, що випробовується. Правильний підбір за напругою, частотою, допустимою ємністю, тривалістю роботи та умовами експлуатації допомагає використовувати високовольтне випробувальне обладнання відповідно до його призначення.
