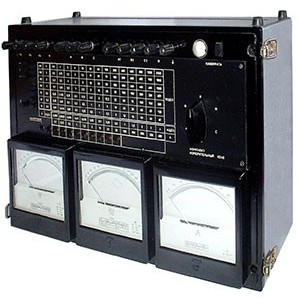

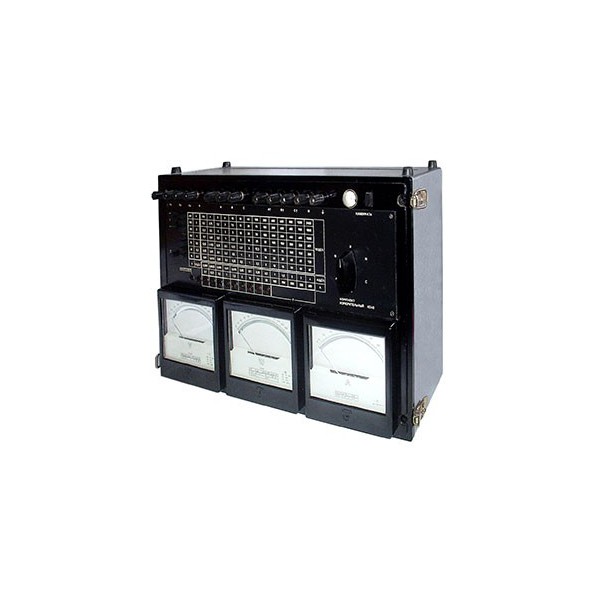

Вимірювальний комплект К540 б/в з повіркою

Вимірювальний комплект К540 призначений для вимірювання сили струму, напруги та потужності в однофазних і трифазних мережах змінного струму. Прилад може застосовуватися в трипровідних і чотирипровідних мережах як за рівномірного, так і за нерівномірного навантаження фаз. Завдяки цьому К540 дає змогу виконувати комплексний контроль основних електричних параметрів у межах одного вимірювального комплекту.

Запропонований К540 — комплект зі зберігання, що постачається з повіркою. Модель розрахована на роботу з широким набором номінальних значень струму та напруги, тому може застосовуватися для різних вимірювальних завдань у мережах змінного струму в межах заявлених характеристик.

Призначення комплекту К540

Основне завдання комплекту К540 — вимірювання струму, напруги та потужності. При цьому він орієнтований не лише на однофазні кола, а й на трифазні мережі. К540 може використовуватися в трипровідних і чотирипровідних схемах, що розширює можливості його застосування під час перевірки та контролю електричних параметрів.

Вимірювання можуть виконуватися як за рівномірного, так і за нерівномірного навантаження фаз. Це означає, що комплект розрахований на роботу не тільки в умовах однакового навантаження кожної фази, а й у ситуаціях, коли електричні параметри між фазами відрізняються.

Час встановлення показань К540 становить 4 с. Цей параметр визначає проміжок, необхідний для стабілізації показань після підключення або зміни вимірюваної величини, і його слід враховувати під час виконання послідовних вимірювань.

Діапазони вимірювання струму

Комплект К540 підтримує кілька номінальних значень струму. За прямого ввімкнення доступні значення 0,1; 0,25; 0,5; 1; 5; 10; 25 та 50 А. Такий набір дозволяє вибирати потрібний діапазон відповідно до параметрів конкретного електричного кола та завдання вимірювання.

Для роботи з більшими значеннями струму використовується лабораторний вимірювальний трансформатор струму УТТ-5М, який входить до комплекту постачання та розташований у спеціальній комірці. Із застосуванням УТТ-5М передбачені номінальні значення 100; 150; 200; 300 та 600 А. Таким чином, К540 охоплює як струми за прямого підключення, так і вищі значення із застосуванням трансформатора.

Діапазони вимірювання напруги

Для вимірювання напруги комплект К540 має номінальні діапазони 15; 30; 75; 150; 300; 450 та 600 В. Така градація дозволяє працювати з різними рівнями напруги в межах заявлених характеристик приладу та обирати потрібний діапазон залежно від умов конкретного вимірювання.

Максимальне зазначене номінальне значення напруги становить 600 В. У поєднанні з можливістю вимірювання струму та потужності це дозволяє використовувати К540 як комплексний засіб контролю електричних параметрів мережі.

Частотний діапазон і клас точності

Частотний діапазон, зазначений для комплекту К540, становить 45–65 Гц. Під час підбору вимірювального обладнання важливо враховувати частоту досліджуваної мережі та співвідносити її з параметрами конкретного приладу.

Клас точності вимірювального комплекту К540 — 0,5. Для трансформатора струму УТТ-5М вказаний клас точності 0,2. Ці значення є ключовими параметрами приладу, тому під час вибору К540 для конкретного завдання слід орієнтуватися саме на заявлені класи точності комплекту та трансформатора.

Основні технічні характеристики К540

Робота в однофазних і трифазних мережах

Однією з ключових особливостей К540 є можливість застосування в мережах різної конфігурації. Комплект працює з однофазними мережами, а також із трифазними трипровідними та чотирипровідними мережами змінного струму. Це важливо, коли в межах одного об’єкта необхідно контролювати параметри різних електричних кіл.

Можливість вимірювання за нерівномірного навантаження фаз має практичне значення під час контролю трифазної мережі, оскільки режими роботи не завжди передбачають однакове навантаження кожної фази. К540 дозволяє виконувати вимірювання в обох зазначених режимах — за рівномірного та нерівномірного навантаження.

Трансформатор струму УТТ-5М

Для розширення діапазону вимірювання струму до значень 100; 150; 200; 300 та 600 А комплект К540 використовується разом із лабораторним вимірювальним трансформатором струму УТТ-5М. Він входить до комплекту постачання в кількості 1 шт. і розташований у спеціальній комірці.

Клас точності УТТ-5М становить 0,2. Завдяки включенню трансформатора до комплекту К540 користувач отримує узгоджений набір для роботи як із прямими діапазонами струму до 50 А, так і з номінальними значеннями до 600 А, передбаченими при використанні УТТ-5М.

Габарити та комплектація

Габаритні розміри вимірювального комплекту К540 становлять 505 × 330 × 190 мм, маса — 15 кг. Ці параметри варто враховувати під час підготовки робочого місця, транспортування та зберігання комплекту.

Поєднання діапазонів для різних вимірювань

Набір номінальних значень у К540 дозволяє послідовно підбирати потрібний діапазон залежно від параметрів мережі. Для струму передбачені значення від 0,1 до 50 А при прямому ввімкненні, а з трансформатором УТТ-5М — 100, 150, 200, 300 і 600 А. Для напруги використовуються діапазони 15, 30, 75, 150, 300, 450 та 600 В. Така структура дає змогу не обмежуватися одним фіксованим рівнем вимірювання та працювати з кількома номінальними значеннями в межах одного комплекту.

Під час використання К540 важливо обирати діапазон, який відповідає фактичним параметрам досліджуваного кола. Це стосується як прямого вимірювання струму, так і режимів із застосуванням УТТ-5М. Для напруги також слід орієнтуватися на передбачені номінальні значення, а для частоти — на діапазон 45–65 Гц, зазначений у характеристиках комплекту.

Що врахувати перед купівлею К540

Перед купівлею вимірювального комплекту К540 слід зіставити параметри мережі з діапазонами приладу. Для струму пряме ввімкнення передбачене для номінальних значень від 0,1 до 50 А із зазначеними ступенями, а для 100–600 А застосовується трансформатор УТТ-5М. Для напруги доступні діапазони від 15 до 600 В, частотний діапазон становить 45–65 Гц.

Також необхідно врахувати клас точності: для комплекту К540 він дорівнює 0,5, для УТТ-5М — 0,2. Якщо ці характеристики відповідають вимогам конкретного вимірювального завдання, К540 може використовуватися для комплексного контролю струму, напруги та потужності в однофазних і трифазних мережах змінного струму.

Окрема особливість цієї товарної позиції — стан комплекту: К540 зі зберігання з повіркою. Для покупця, який шукає вимірювальний комплект К540 б/в з повіркою в Україні, це важливо поряд із діапазонами вимірювання, класом точності та наявністю трансформатора УТТ-5М.

К540 поєднує вимірювання трьох основних електричних величин — струму, напруги та потужності. Він розрахований на однофазні та трифазні мережі, підтримує трипровідні й чотирипровідні схеми та роботу за рівномірного або нерівномірного навантаження фаз. Для струмів до 50 А передбачене пряме ввімкнення, а для значень до 600 А використовується УТТ-5М.

Якщо потрібно купити вимірювальний комплект К540 в Україні, перед оформленням замовлення варто перевірити відповідність його параметрів вашим умовам вимірювання: напруга до 600 В, струм до 50 А за прямого ввімкнення та до 600 А із застосуванням УТТ-5М, частотний діапазон 45–65 Гц, клас точності комплекту 0,5.
