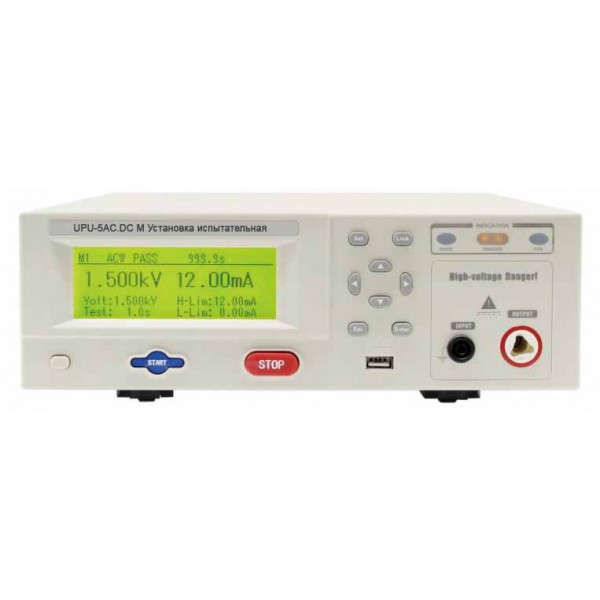

Випробувальна установка УПУ-5AC.6DC M з мегомметром

УПУ-5AC.6DC M — високовольтна універсальна випробувальна установка, призначена для генерування змінної та постійної напруги, вимірювання напруги й сили струму, а також перевірки опору ізоляції. Обладнання застосовують під час випробувань і діагностування ізоляції силових кабелів, електрообладнання, обмежувачів перенапруг, твердих діелектриків, засобів захисту та інших об’єктів, для яких необхідний контроль електроізоляційних характеристик.

Модель поєднує функції високовольтної пробійної установки та мегомметра. В одному приладі доступне формування змінної напруги до 5 кВ, постійної напруги до 6 кВ і вимірювання опору ізоляції в діапазоні від 100 кОм до 100 ГОм. Така конфігурація дає змогу виконувати кілька видів електротехнічних перевірок за допомогою однієї установки без переходу між окремими джерелами високої напруги та приладами для контролю ізоляції.

Призначення УПУ-5AC.6DC M

Випробувальна установка УПУ-5AC.6DC M формує напругу постійного струму та змінного струму синусоїдальної форми. Під час випробувань прилад дає змогу контролювати прикладену напругу та величину вихідного струму. Це необхідно під час перевірки стану ізоляції та проведення високовольтних випробувань електротехнічних виробів і захисних засобів.

У режимі змінної напруги установка працює в діапазоні 0…5000 В. Роздільна здатність встановлення та контролю напруги становить 1 В, заявлена точність — 3%. Частота становить 50/60 Гц. Максимальний вихідний струм у цьому режимі — до 12 мА. Для вимірювання струму передбачена роздільна здатність 1 мкА, точність — 3% + 2 знаки.

У режимі постійної напруги УПУ-5AC.6DC M забезпечує діапазон 0…6000 В. Роздільна здатність також становить 1 В, точність — 3%. Вихідний струм регулюється в межах 0…6 мА, а його вимірювання виконується з роздільною здатністю 1 мкА та точністю 3% + 2 знаки. Наявність двох високовольтних режимів розширює можливості установки під час перевірки різних типів ізоляції та електротехнічних об’єктів.

Вимірювання опору ізоляції

Окрема функція УПУ-5AC.6DC M — тестування опору ізоляції. Діапазон вимірювання становить від 100 кОм до 100 ГОм, а тестова напруга може задаватися в межах від 100 до 1000 В. Завдяки цьому установка може використовуватися не лише для високовольтних випробувань, а й для кількісної оцінки опору ізоляції.

Контроль опору ізоляції важливий під час діагностування кабелів, електрообладнання та інших виробів, у яких стан ізоляційного матеріалу безпосередньо впливає на електричні характеристики. Вбудований режим мегомметра дозволяє виконувати таку перевірку в межах одного комплексу, використовуючи тестову напругу, що відповідає конкретному завданню в межах зазначеного діапазону.

Високовольтні випробування змінною напругою до 5 кВ

Для випробувань змінною напругою УПУ-5AC.6DC M забезпечує робочий діапазон від 0 до 5000 В. Це дозволяє застосовувати установку для перевірок, де потрібне контрольоване прикладання високої змінної напруги до ізоляції. Вихідний струм до 12 мА дає змогу контролювати реакцію випробуваного об’єкта в межах робочих параметрів установки.

Значення напруги відображається з роздільною здатністю 1 В. Для вихідного струму роздільна здатність становить 1 мкА. Такі параметри дають оператору можливість контролювати основні електричні величини безпосередньо під час проведення випробування. Частота змінної напруги — 50/60 Гц.

Контроль часу випробування

Установка підтримує налаштування часу тестування від 0,1 до 1000 с. Це дозволяє задавати тривалість впливу випробувальної напруги відповідно до конкретної процедури контролю. Наявність регульованого часу особливо важлива під час повторюваних випробувань, коли необхідно дотримуватися однакових часових умов для кількох об’єктів.

У пам’яті передбачено 3 групи. Це розширює можливості роботи з повторюваними випробуваннями та дає змогу використовувати передбачені виробником функції пам’яті під час налаштування тестів.

Інтерфейси PLC та RS232C

УПУ-5AC.6DC M оснащена інтерфейсами PLC та RS232C. Вони передбачені для підключення установки до зовнішнього обладнання та обміну даними в системах, де потрібна взаємодія випробувального приладу з іншими пристроями. Наявність цих інтерфейсів розширює можливості інтеграції моделі із зовнішнім обладнанням.

Де застосовується УПУ-5AC.6DC M

Високовольтна випробувальна установка призначена для робіт, пов’язаних із перевіркою та діагностуванням електричної ізоляції. В описі виробу зазначене застосування для силових кабелів, ізоляції електрообладнання, обмежувачів перенапруг, твердих діелектриків і засобів захисту. Тому модель може використовуватися там, де необхідно подавати контрольовану змінну або постійну високу напругу та одночасно відстежувати електричні параметри випробування.

УПУ-5AC.6DC M орієнтована на електротехнічні випробування, під час яких важливо не лише сформувати потрібну напругу, а й контролювати струм, час тесту та стан ізоляції. Поєднання цих функцій в одному корпусі робить установку зручною для послідовного виконання діагностичних операцій у межах її технічних характеристик.

Основні технічні характеристики

• Змінна напруга: 0…5000 В (5 кВ).
• Роздільна здатність за змінною напругою: 1 В.
• Точність за напругою: 3%.
• Частота: 50/60 Гц.
• Вихідний струм змінного режиму: до 12 мА.
• Роздільна здатність вимірювання струму: 1 мкА.
• Точність вимірювання струму: 3% + 2 знаки.
• Постійна напруга: 0…6000 В (6 кВ).
• Вихідний струм постійного режиму: 0…6 мА.
• Час тестування: 0,1…1000 с.
• Інтерфейси: PLC, RS232C.
• Вимірювання опору ізоляції: 100 кОм…100 ГОм.
• Тестова напруга для вимірювання ізоляції: 100…1000 В.
• Пам’ять: 3 групи.
• Живлення: 198–240 В, 47…63 Гц.
• Розміри: 37,5 × 28 × 10 см.
• Маса: 7,5 кг.

Комплектація

• випробувальна установка UPU-5AC.6DC M — 1 шт.;
• високовольтний кабель — 1 шт.;
• з’єднувальний кабель — 1 шт.;
• кабель живлення — 1 шт.;
• паспорт / інструкція з експлуатації — 1 шт.

Особливості моделі

Ключова особливість УПУ-5AC.6DC M полягає у поєднанні трьох основних напрямів роботи: випробування змінною напругою до 5 кВ, випробування постійною напругою до 6 кВ та вимірювання опору ізоляції до 100 ГОм. Для кожного режиму передбачені власні робочі діапазони, а оператор може контролювати значення напруги й струму під час проведення тесту.

Додатково доступне налаштування тривалості випробування від 0,1 до 1000 секунд, пам’ять на 3 групи та інтерфейси PLC і RS232C. Живлення установки здійснюється від мережі 198–240 В із частотою 47…63 Гц. Корпус має розміри 37,5 × 28 × 10 см, маса приладу — 7,5 кг.
