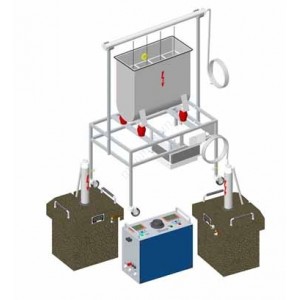

Високовольтний випробувальний стенд СВС-100К (SVS-100K)

Високовольтний стенд СВС-100К (SVS-100K) призначений для випробування діелектричних властивостей ізоляції електрозахисних засобів і різних електротехнічних виробів змінною напругою промислової частоти. Обладнання працює в декількох діапазонах випробувальної напруги та може застосовуватися для перевірки діелектричних гумових рукавичок і бот, електроінструменту, ізолювальних високовольтних штанг, неонових ламп, а також ізоляції кабелів, ізоляторів та інших виробів.

Для випробування діелектричних гумових рукавичок, бот і електроінструменту використовується змінна висока напруга промислової частоти, що регулюється в межах від 100 В до 15 кВ. Для ізолювальних високовольтних штанг передбачено регулювання випробувальної напруги від 500 В до 100 кВ. Окремий режим дає змогу перевіряти неонові лампи змінною напругою промислової частоти в діапазоні 5–200 В.

СВС-100К може використовуватися і як високовольтна випробувальна установка для перевірки ізоляції виробів змінною напругою. У вихідних даних окремо зазначена можливість випробування кабелів та ізоляторів. Максимальне діюче значення випробувальної напруги залежно від режиму становить 0,2 кВ, 15 кВ або 100 кВ.

Призначення та режими роботи СВС-100К

Основне завдання стенда — створення регульованої змінної випробувальної напруги для контролю діелектричних властивостей ізоляції. Наявність декількох режимів дає змогу використовувати СВС-100К для об’єктів, що потребують різних рівнів напруги: від перевірки неонових ламп до високовольтних випробувань ізолювальних штанг напругою до 100 кВ.

У режимі до 15 кВ стенд призначений для випробування діелектричних гумових рукавичок і бот, електроінструменту та інших подібних засобів. Для цього в комплекті передбачена випробувальна установка з підставкою, ванною на 4 рукавички, вимірювальною штангою, ємністю для води, насосом, заливальним пістолетом, шлангами та решіткою для випробування рукавичок і бот. Також до комплекту входить тримач електроінструменту.

Для випробування ізолювальних високовольтних штанг стенд забезпечує регульовану напругу промислової частоти в межах 500 В–100 кВ. У комплекті постачання зазначені два штативи для таких випробувань — нерухомий і рухомий, обидва як опції.

Вимірювальні можливості

У технічних даних СВС-100К зазначено три режими роботи: 100 В, 15 кВ і 100 кВ. Для них максимальне діюче значення випробувальної напруги становить відповідно 0,2 кВ, 15 кВ і 100 кВ. Наведена похибка вимірювання напруги — ±3 %.

Кількість місць для проведення випробувань залежить від вибраного режиму. Для режиму 100 В передбачено 1 місце, для режиму 15 кВ — 4 місця, а для режиму 100 кВ — 1 місце. У режимі 15 кВ максимальний вимірюваний струм витоку становить 7,8 мА, у режимі 100 кВ — 10 мА. Для режиму 100 В вимірювання струму витоку не передбачено. Наведена похибка вимірювання струму — ±3 %.

Стенд живиться від мережі змінного струму. Споживана потужність зазначена на рівні не більше 1.2 кВт. Маса блока керування — не більше 13 кг. Габаритні розміри блока керування становлять 420 х 360 х 225 мм. Для високовольтних блоків БВН-50_1 і БВН-50_2 вказані однакові габаритні розміри — 700 х 370 х 300 мм. Середній строк служби обладнання становить 10 років.

Технічні характеристики СВС-100К

Комплект постачання

СВС-100К постачається як комплекс обладнання для проведення високовольтних випробувань. До складу входять блок керування, два високовольтні блоки БВН-50_1 і БВН-50_2, випробувальна установка з оснащенням, високовольтні та заземлювальні проводи, тримач електроінструменту, а також експлуатаційна документація.

1. Блок керування — 1 шт.
2. Блоки високої напруги БВН-50_1, БВН-50_2 — 2 шт.

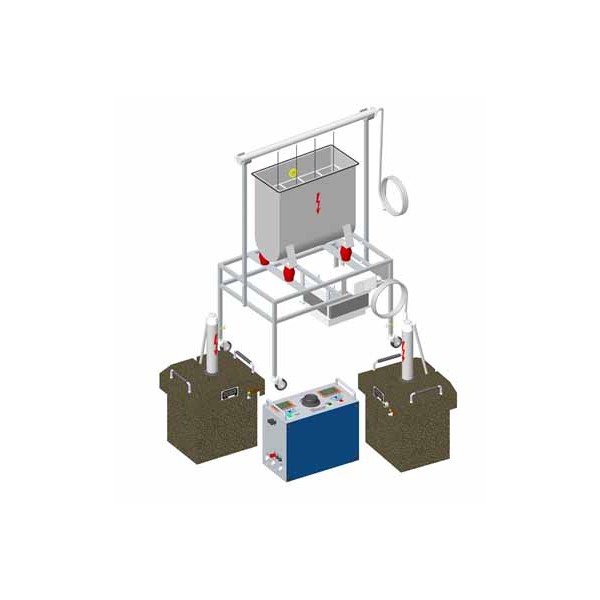

3. Випробувальна установка в комплекті: підставка, одна ванна на 4 рукавички, одна вимірювальна штанга, ємність для води, насос, заливальний пістолет, шланги, одна решітка для випробування рукавичок і бот — 1 комплект.
4. Високовольтні та заземлювальні проводи для проведення випробувань — 1 комплект.
5. Тримач електроінструменту — 1 шт.
6. Штатив для випробувань штанг нерухомий — 1 опція.
7. Штатив для випробувань штанг рухомий — 1 опція.
8. Вставка плавка 6×30 2 250 В, 10 А.
9. Керівництво з експлуатації. SVS-100K РЭ — 1 шт.
10. Паспорт SVS-100K ПС — 1 шт.

Комплектація для різних видів випробувань

Функціонально стенд включає блок керування та два блоки високої напруги БВН-50_1 і БВН-50_2. Для підключення об’єктів випробування до комплекту входять високовольтні та заземлювальні проводи. Для перевірки електроінструменту передбачено окремий тримач.

Для роботи з діелектричними рукавичками та ботами призначена випробувальна установка. Вона містить підставку, ванну на 4 рукавички, вимірювальну штангу, ємність для води, насос, заливальний пістолет, шланги та одну решітку для випробування рукавичок і бот. Така комплектація відповідає заявленому режиму випробувань до 15 кВ, у якому передбачено 4 місця для проведення випробування.

Для високовольтних ізолювальних штанг передбачено режим з випробувальною напругою до 100 кВ. Нерухомий і рухомий штативи для випробування штанг зазначені в переліку постачання як опції. Це важливо враховувати під час формування потрібної комплектації стенда.

СВС-100К як високовольтна випробувальна установка

Окрім перевірки електрозахисних засобів, обладнання стенда може використовуватися для випробування ізоляції виробів напругою змінного струму. У вихідному описі як приклади прямо наведені кабелі та ізолятори. Таким чином, SVS-100K охоплює як спеціалізовані випробування діелектричних засобів захисту, так і високовольтну перевірку ізоляції інших виробів у межах заявлених технічних характеристик.

Поєднання режимів 100 В, 15 кВ і 100 кВ дає можливість використовувати один стенд для різних за рівнем випробувальної напруги завдань. Для неонових ламп передбачено діапазон 5–200 В, для діелектричних рукавичок, бот та електроінструменту — 100 В–15 кВ, для ізолювальних високовольтних штанг — 500 В–100 кВ.
