3D віброметр VM-6380 LANDTEK для вимірювання вібрації по трьох осях

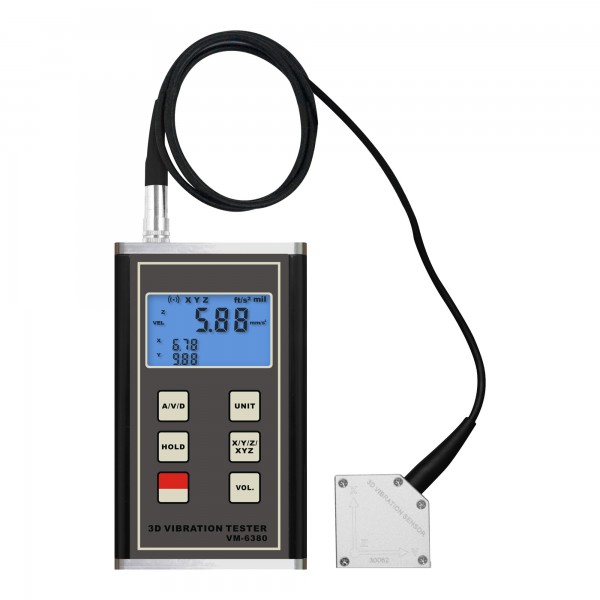

3D віброметр VM-6380 LANDTEK — портативний вимірювальний прилад для контролю параметрів механічної вібрації машин, електродвигунів, приводів та інших обертових механізмів. Особливістю моделі є можливість тривимірного вимірювання по трьох осях, що дає змогу отримувати інформацію про характер вібрації в різних напрямках без необхідності обмежувати контроль лише однією точкою або площиною.

Прилад вимірює основні параметри, які застосовуються під час вібраційної діагностики: віброприскорення, віброшвидкість та вібропереміщення. Залежно від вибраного режиму VM-6380 може відображати однаковий параметр для трьох осей або три різні параметри — швидкість, прискорення та переміщення — на одному дисплеї. Такий формат спрощує порівняння результатів безпосередньо на місці проведення вимірювань.

Віброметр призначений для періодичного контролю технічного стану обертового обладнання, перевірки після введення механізмів в експлуатацію, контролю якості та профілактичного обслуговування. Вимірювання рівня вібрації допомагає виявляти зміни в роботі обладнання, пов'язані, зокрема, з дисбалансом, неспіввісністю та іншими механічними несправностями.

Тривимірне вимірювання вібрації

Одна з ключових особливостей LANDTEK VM-6380 — можливість контролю вібрації по трьох осях. Під час експлуатації промислового обладнання напрямок вібрації може змінюватися залежно від конструкції механізму, режиму роботи, місця встановлення датчика та характеру механічних процесів. Тому вимірювання у декількох напрямках дає оператору більше інформації для оцінювання фактичного стану обладнання.

Прилад може працювати як у режимі тривимірного контролю одного вибраного параметра, так і в режимі відображення різних характеристик вібрації. На одному дисплеї можна контролювати прискорення, швидкість і переміщення, що зручно під час технічного обслуговування та порівняння результатів вимірювання.

Вимірювання віброприскорення

Діапазон вимірювання прискорення становить від 0,1 до 400 м/с², що також відповідає діапазону 0,3–1312 фут/с² та 0,0–40 g. Для прискорення використовується еквівалентне пікове значення. Частотний діапазон у цьому режимі становить від 10 Гц до 10 кГц.

Розширений у бік високих частот діапазон режиму прискорення дає змогу використовувати цей параметр під час контролю вібраційних процесів обладнання в межах заявлених характеристик приладу. Для отримання стабільних результатів VM-6380 використовує окремий п'єзоелектричний перетворювач.

Вимірювання віброшвидкості

Діапазон вимірювання віброшвидкості VM-6380 становить 0,01–400 мм/с або 0,004–16,0 дюйма/с. Результат визначається як True RMS. Робочий частотний діапазон для вимірювання швидкості становить від 10 Гц до 1 кГц.

Віброшвидкість широко використовується для загального оцінювання рівня механічної вібрації обертових машин. Саме цей параметр наведений у таблиці стандарту ISO/IS2373 для оцінювання якості роботи двигунів залежно від частоти обертання та висоти вала.

Вимірювання вібропереміщення

У режимі вимірювання переміщення діапазон приладу становить від 0,001 до 4,0 мм або від 0,04 до 160,0 mil. Результат відображається як еквівалентне значення «пік-пік». Частотний діапазон вимірювання переміщення — від 10 Гц до 1 кГц.

Можливість вибирати між прискоренням, швидкістю та переміщенням дозволяє використовувати один прилад для декількох типових завдань вібраційного контролю без необхідності застосування окремих вимірювачів для кожного параметра.

П'єзоелектричний датчик

Для реєстрації механічної вібрації використовується п'єзоелектричний перетворювач. Окремий акселерометр підключається до вимірювального блока та встановлюється на контрольовану поверхню. Така конструкція зручна під час роботи з двигунами, підшипниковими вузлами, приводами та іншими механізмами, де точка вимірювання може бути розташована окремо від місця, у якому оператор тримає основний блок приладу.

У стандартний комплект також входить потужний рідкоземельний магніт. Він використовується для встановлення датчика на відповідній металевій поверхні обладнання. Крім того, комплект містить конусний і сферичний зонди, що розширює можливості вибору способу контакту датчика з контрольованою точкою.

Контроль стану підшипників

VM-6380 має функцію контролю стану підшипників. Вібраційний контроль підшипникових вузлів може застосовуватися в межах профілактичного обслуговування обладнання та під час регулярних перевірок механізмів. Порівняння показників у різні періоди експлуатації допомагає відстежувати зміни рівня вібрації та своєчасно звертати увагу на відхилення від звичайного режиму роботи.

Для роботи в режимі електронного стетоскопа виробником передбачена можливість використання додаткової гарнітури. Гарнітура не входить до стандартного комплекту та вказана серед додаткових аксесуарів.

Застосування віброметра VM-6380

Прилад розроблений для проведення вимірювань безпосередньо на місці експлуатації обертового обладнання. Його можна використовувати під час планового технічного обслуговування, введення обладнання в експлуатацію, періодичного контролю та перевірки механічного стану машин.

Регулярні вимірювання особливо корисні тоді, коли необхідно не лише отримати одноразове значення, а й порівнювати показники одного механізму через певні проміжки часу. Зміна рівня вібрації може бути підставою для детальнішої перевірки обладнання та пошуку причини відхилення.

Відповідно до інформації виробника, прилад використовується для виявлення дисбалансу, неспіввісності та інших механічних несправностей обертових машин. VM-6380 орієнтований на практичні вимірювання під час контролю якості, введення техніки в експлуатацію та профілактичного обслуговування.

Відповідність ISO 2954

Віброметр VM-6380 відповідає стандарту ISO 2954. Прилад може застосовуватися для періодичного вимірювання вібрації обертових машин. Для оцінювання вібрації двигунів у документації також наведені значення стандарту ISO/IS2373 залежно від швидкості обертання та висоти вала.

Стандарт ISO/IS2373 для оцінювання вібрації двигунів

Передавання результатів вимірювання

Для взаємодії з комп'ютером у VM-6380 передбачене передавання даних через USB/RS-232. У переліку додаткових аксесуарів зазначений кабель RS-232C із програмним забезпеченням. Це дозволяє використовувати прилад не лише для перегляду поточних значень на дисплеї, а й для роботи з даними на ПК за наявності відповідного додаткового обладнання.

Також виробником передбачена можливість передавання даних через Bluetooth. Bluetooth-адаптер із програмним забезпеченням належить до додаткових аксесуарів і не входить до стандартного комплекту VM-6380.

Технічні характеристики LANDTEK VM-6380

Умови експлуатації та живлення

Віброметр розрахований на експлуатацію за температури навколишнього середовища від 0 до 50 °C і відносної вологості менше 90%. Живлення здійснюється від двох елементів типорозміру AA напругою 1,5 В (UM-3). Завдяки автономному живленню прилад можна використовувати для виїзних вимірювань і безпосередньо біля контрольованого обладнання без підключення до мережевого джерела живлення.

Розміри основного блока становлять 137 × 76 × 32 мм, а маса — 425 г без батарей. Такі параметри дозволяють переносити прилад між точками контролю та використовувати його під час планових обходів обладнання.

Стандартна комплектація

• віброметр VM-6380 — 1 шт.;
• п'єзоелектричний перетворювач — 1 шт.;
• потужний рідкоземельний магніт — 1 шт.;
• конусний і сферичний зонди — 1 комплект;
• футляр для перенесення B04 — 1 шт.;
• інструкція з експлуатації — 1 шт.

Додаткові аксесуари

• гарнітура;
• кабель передавання даних RS-232C із програмним забезпеченням;
• Bluetooth-адаптер передавання даних із програмним забезпеченням.

Кому підійде віброметр 3D VM-6380

LANDTEK VM-6380 може використовуватися спеціалістами, які виконують технічне обслуговування та контроль стану обертових механізмів. Поєднання тривимірного вимірювання, трьох основних параметрів вібрації, функції контролю підшипників і широкого частотного діапазону в режимі прискорення робить прилад придатним для систематичних вимірювань на промисловому та іншому механічному обладнанні.

Особливо корисною є можливість отримувати декілька параметрів на одному дисплеї. Оператор може швидко порівняти значення прискорення, швидкості та переміщення або провести вимірювання одного параметра у трьох напрямках. Це спрощує послідовний контроль декількох точок і дозволяє формувати більш повне уявлення про характер вібрації механізму.

Переваги функціональності VM-6380

VM-6380 поєднує в одному переносному вимірювальному приладі контроль віброприскорення, віброшвидкості та вібропереміщення. Тривимірний режим дозволяє проводити вимірювання по трьох осях, а окремий п'єзоелектричний перетворювач забезпечує зручне встановлення датчика безпосередньо на контрольованій ділянці.

Наявність магнітного кріплення та контактних зондів дає змогу вибирати спосіб установлення датчика залежно від доступу до контрольної точки. Додаткові можливості передавання даних через RS-232C або Bluetooth розширюють варіанти роботи з результатами вимірювань.

Віброметр LANDTEK VM-6380 для регулярного технічного контролю

3D віброметр VM-6380 призначений насамперед для практичного контролю механічної вібрації безпосередньо на обладнанні. Він дозволяє вимірювати три основні характеристики вібраційного процесу, працювати по трьох осях та використовувати результати для періодичного спостереження за станом машин і механізмів.

Прилад може бути корисним як для одноразової перевірки після монтажу або введення обладнання в експлуатацію, так і для регулярних профілактичних вимірювань. Фіксування та порівняння отриманих значень допомагає контролювати динаміку вібрації й своєчасно визначати обладнання, яке потребує додаткової діагностики або технічного огляду.
