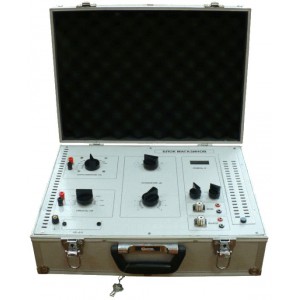

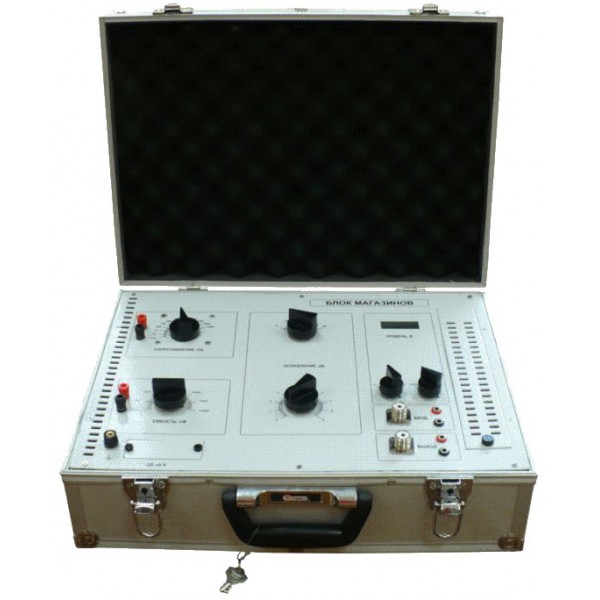

Переносной набор магазинов АБМ

Переносной набор магазинов АБМ

Набор АБМ предназначен для проведения измерений при наладке (проверке) высокочастотных каналов релейной защиты, противоаварийной автоматики, связи и телемеханики

• Измерение запасов по перекрываемому затуханию в каналах;
• Измерение затухания высокочастотного кабеля, фильтра присоединения и фильтров в.ч.;
• Имитация различных режимов работы устройств обработки и присоединения при диагностике неисправностей;
• Проверка характеристик устройств присоединения и обработки (фильтры присоединения, заградители, разделительные фильтры);
• Проверка характеристик пассивных и активных фильтров в.ч. аппаратуры РЗ, ПА, связи.

Состав изделия:

• магазин затуханий;
• магазин стандартных емкостей конденсаторов связи;
• магазин стандартных сопротивлений;
• встроенный цифровой вольтметр с автономным питанием.

Основные технические характеристики:

Работа в диапазоне: 20...1000 кГц.

Диапазон регулирования: 0...49 дБ (дискретность 1,0 Дб).

Погрешность не более: 5%.

Максимальная мощность: 40 Вт

Измерительный прибор (вольтметр) работает в диапазоне:20...1000 кГц на пределах измерения 2,20,200 В.

Погрешность измерения:

• не более 1% (до 100 кГц)
• не более 2% (свыше 100 кГц)

Источник питания: батарея (аккумулятор): 7-12 В.

Магазин сопротивлений: 47, 75, 100, 150, 240, 300, 390, 510,620,1000,2000 Ом.

Предельная мощность: 20 Вт.

Магазин емкостей: 1100, 2200, 3200, 4400, 6400, 7000,14000 пФ.

Предельная мощность: 10 Вар.
