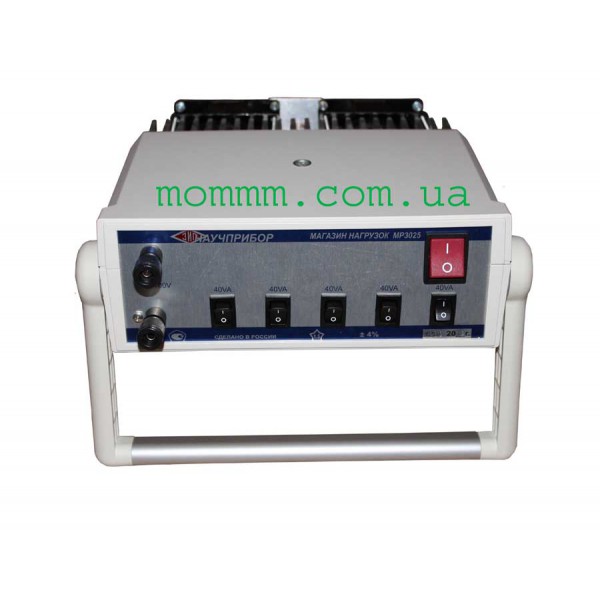

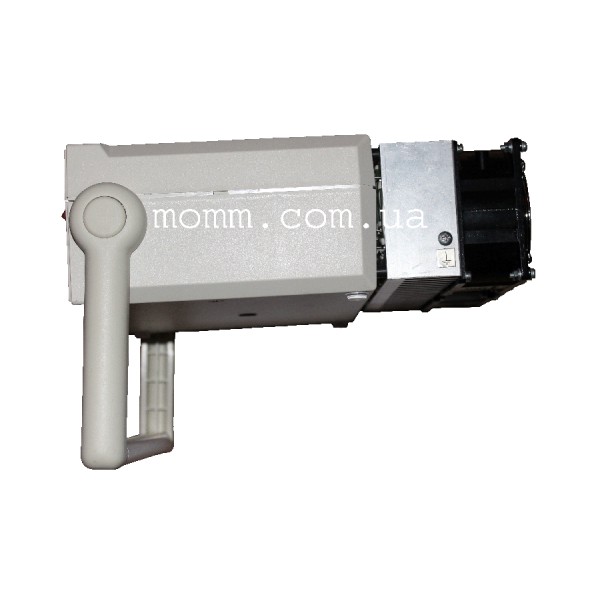

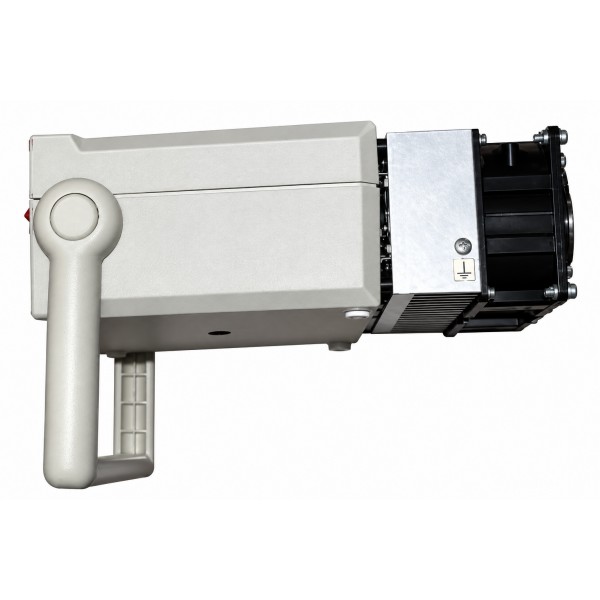

Магазин нагрузок МР 3025 57В 80 ВА

Магазин нагрузок МР 3025 57,7-80,42

(нагрузочное устройство МР 3025 57,7В 80,42 В) предназначен для использования в качестве нагрузок при поверке трансформаторов напряжения со вторичной обмоткой номинальным напряжением 57,7 В в соответствии с ГОСТ 8.216 - 88 «Трансформаторы напряжения. Методика поверки».

По своим параметрам МР 3025 57,7 В, 80,42 ВА заменяет нагрузочное устройство Р5054/2. (Магазин Р5054/2).

Технические характеристики:

Номинальное значение напряжения переменного тока, подаваемого на магазин (магазин проводимостей МР 3025), а также суммарное значение полной мощности соответствует в зависимости от модификации, для МР 3025 57,7 В 80,42 ВА: напряжение 57,7 В, суммарная мощность 80,42 В·A.

Количество декад: 7.

Номинальные мощности декад МР3025: 1,25; 1,67; 2,5; 5; 10; 20; 40 ВА.

Пределы допускаемого значения основной приведенной погрешности комплексного сопротивления каждой ступени магазина и суммарного значения (при включении всех ступеней) не превышают  4 % от номинального значения включенной нагрузки.

Пределы допускаемого значения дополнительной приведенной погрешности комплексного сопротивления каждой ступени магазина и суммарного значения (при включении всех ступеней) не превышают  4 % при изменении температуры от нормальной до нижнего и верхнего значения рабочего диапазона температур.

Номинальное значение коэффициента мощности магазина сопротивлений и индуктивностей МР 3025: cos = 0,8.

Габариты устройства: 240х280х90 мм.

Рабочая температура: от 10 º С до 35 º С.

Масса прибора проводимостей МР 3025: 3,5 кг.

Метрологические характеристики магазина нагрузок МР.3025 57,7 В 80,4 ВА

Устройство и работа магазина

Магазин МР3025 содержит семь переключаемых секций нагрузок для мощностей 80,42 В·А, которые могут быть включены в любом наборе.

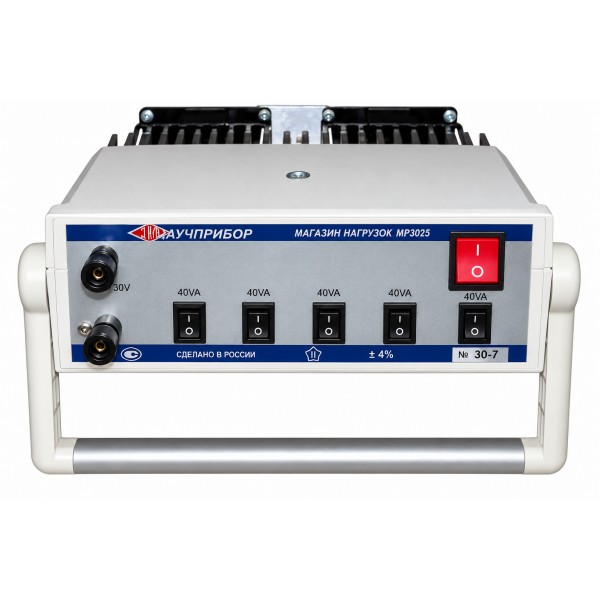

Подключение секций к входным зажимам осуществляется соответствующими тумблерами, установленными на лицевой панели.

Допускается параллельное подключение нескольких магазинов нагрузок МР3025, для увеличения суммарной нагрузки.

Электробезопасность прибора МР 3025

По требованиям безопасности магазин относится к классу 1 по ГОСТ Р 51350 - 99, категория монтажа

При работе с магазином необходимо зажим заземления подключать к защитному проводнику.

При проведении поверки трансформаторов напряжения с использованием магазина в качестве нагрузочного устройства должны быть соблюдены требования

ГОСТ 12.1.019 - 79 и ГОСТ 12.3.019 - 80, а также требования «Правил технической эксплуатации электроустановок потребителей» и «Правил техники безопасности при эксплуатации электроустановок потребителей», утвержденных Госэнергонадзором.

Подключение вторичной обмотки ТН к магазину сопротивлений МР3025 должно осуществляться гибкими (многожильными) изолированными проводами сечением не менее 0,75 мм 2 с наконечниками.

Комплект поставки устройства МР3025: магазин сопротивлений -1 шт.; паспорт -1 шт.; упаковка — 1 шт.

Варианты заказа магазина нагрузок МР-3025.

Магазин нагрузок МР 3025 номинальное напряжение 100 В, 7 секций: 1,25; 1,67; 2,5; 5; 10; 20; 40 ВА, суммарной мощностью 80,42 ВА.

Магазин нагрузок МР 3025 номинальное напряжение 57,7 В, 7 секций: 1,25; 1,67; 2,5; 5; 10; 20; 40 ВА, суммарной мощностью 80,42 ВА.

Магазин индуктивностей МР 3025 (MR-3025) номинальное напряжение 100 В, 5 секций по 40 ВА, суммарная мощность 200 ВА.

Магазин сопротивлений МР 3025 (MR3025) номинальное напряжение 57,7 В, 5 секций по 40 ВА, суммарная мощность 200 ВА.
