Віброграф ВГ-К для вимірювання характеристик вимикачів

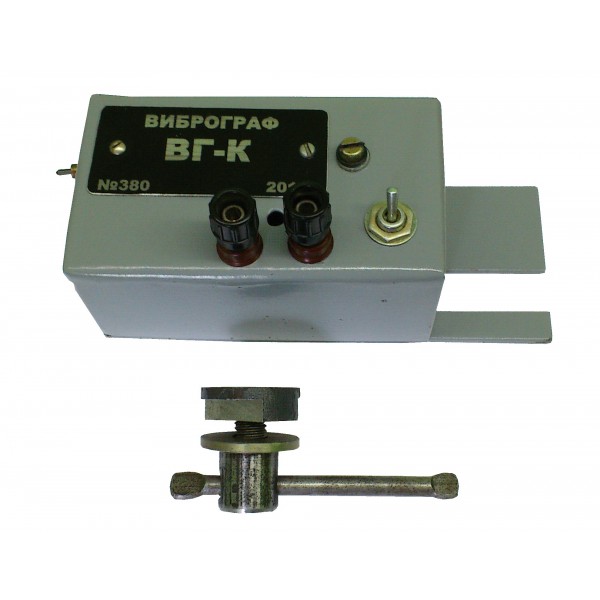

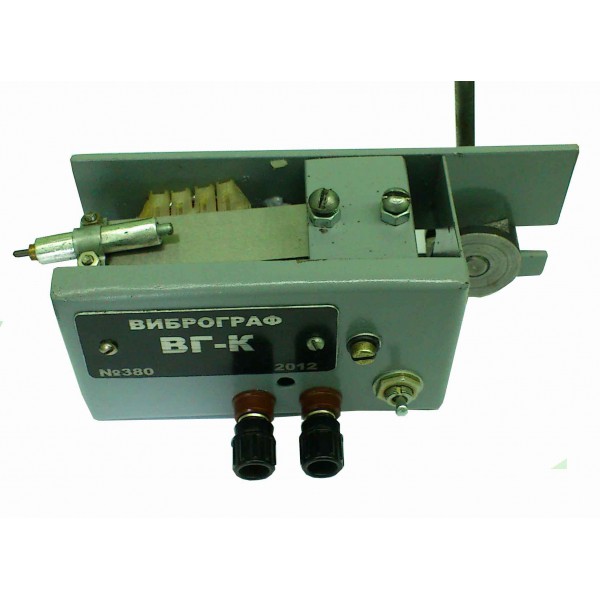

Віброграф ВГ-К — самописний вимірювальний прилад, призначений для визначення характеристик вимикачів із записом результатів на протяжну паперову стрічку. Прилад дає змогу визначати час спрацьовування вимикача за отриманою віброграмою. ВГ-К застосовується замість вібрографа ВГ-2. :contentReference[oaicite:0]{index=0}

Призначення вібрографа ВГ-К

Основне призначення вібрографа ВГ-К — вимірювання характеристик вимикачів. Під час роботи приладу коливання записуються на паперову стрічку, що протягується через записувальний механізм. Отриманий запис використовується для визначення часу спрацьовування досліджуваного вимикача. :contentReference[oaicite:1]{index=1}

Віброграф як тип приладу призначений для реєстрації коливань. За отриманою віброграмою можна аналізувати параметри коливального процесу, зокрема період, частоту, амплітуду та форму кривої. У моделі ВГ-К цей принцип використовується для контролю роботи вимикачів. :contentReference[oaicite:2]{index=2}

Принцип роботи ВГ-К

Робота вібрографа ґрунтується на періодичній взаємодії намагнічувальної сили електромагніту та пружини із записувальним вузлом. У результаті вузол здійснює коливальний рух із частотою 100 Гц. Ці коливання фіксуються на паперовій стрічці у вигляді синусоїди. :contentReference[oaicite:3]{index=3}

Початок і завершення записаної синусоїди збігаються відповідно з початком і завершенням руху рухомої частини випробовуваного вимикача. Кількість періодів коливань на отриманій віброграмі використовується для визначення часу спрацьовування вимикача за відповідною формулою. :contentReference[oaicite:4]{index=4}

Основні характеристики вібрографа ВГ-К

Вимірювання часу спрацьовування вимикача

Запис на паперовій стрічці дозволяє пов’язати коливання записувального вузла з рухом механізму випробовуваного вимикача. Завдяки фіксованій частоті коливань 100 Гц час спрацьовування визначають за кількістю періодів, зафіксованих на віброграмі. :contentReference[oaicite:5]{index=5}

Віброграф ВГ-К призначений для застосування під час вимірювань характеристик вимикачів, коли необхідно отримати наочний запис процесу їх спрацьовування на паперовому носії.
