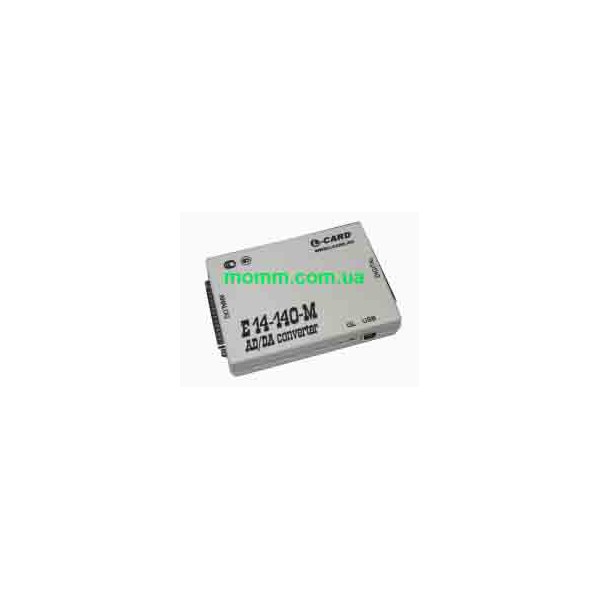

Внешний модуль Е14-140М.

подробнее

В той же категории

О товаре
Комментарии (0)

Внешний модуль Е14-140М преобразователь АЦП в ЦАП

АЦП: 14 бит / 200 кГц.
Синхронизация АЦП, в том числе нескольких модулей.

Входных каналов: 16 диф. или 32 с "общей землей".

Цифровые входы/выходы: 16/16.

2 канала 16-битного ЦAП (опция).

Встроенный процессор ARM (32 бита, 48 МГц, 64 Кбайт ОЗУ, 256 Кбайт Flash).

Недорогой модуль для создания портативных измерительных систем на базе ноутбука. Интерфейс USB 2.0(full-speed). Не требует дополнительного источника питания.

Программно осуществляется выбор диапазонов измерения, частоты дискретизации и конфигурация входов АЦП как дифференциальных / с "общей землей". Синхронизация АЦП возможна по внешнему синхросигналу или по уровню входного сигнала. Есть режим межмодульной синхронизации.

Установленный на модуле 32-разрядный ARM процессор, работающий на тактовой частоте 48 МГц, доступен для программирования пользователю (на языке Си).

Предусмотрена опция установки двухканального 16-битного ЦАП. Дополнительно имеются цифровые входы и выходы.

Технические характеристики

АЦП
Количество каналов	16 дифференциальных или 32 с "общей землей"
Разрядность АЦП	14 бит
Эффективная разрядность	13,3 бит (100 кГц, диап. изм 2,5 В.)
Входное сопротивление (при одноканальном вводе)	Не менее 10 МОм
Поддиапазоны измерения входного сигнала	±10 В; ±2,5 В; ±0,6 В; ±0,15 В
Максимальная частота преобразования	200 кГц (для внутренней или внешней аппаратной синхронизации)
Синхронизация	От внешнего синхросигнала, по уровню аналогового сигнала, внутренняя. Возможна многомодульная синхронизация
Защита входов	±30 В (питание вкл.) ±10 В (питание выкл. и в режиме suspend)
Микроконтроллер
Тип	AT91SAM7S256
Тактовая частота	48 МГц
Внутреннее ОЗУ данных	64 Кбайт
Внутреннее ППЗУ программ	256 Кбайт
ЦАП (опция)
Количество каналов	2
Разрядность	16 бит
Время установления ЦАП	0,7 мкс
Режим работы ЦАП	Синхронный, асинхронный
Максимальная частота выдачи данных	200 кГц
Выходной диапазон	±5 В
Выходной ток, не более	±10 мА
Цифровые входы и выходы
Количество входов	16
Количество выходов	16
Входы-выходы синхронизации	Вход прерывания контроллера, вход-выход синхронизации АЦП
Тип логики	КМОП (74 HCT)
Питание — от шины USB
Потребляемый ток	До 240 мА (в активном режиме без ЦАП), до 380 мА (в активном режиме с ЦАП)
Выходы для питания внешних цепей	+5 В, до 100 мА, ±15 В, до 20 мА по каждой из цепей (опция)
Габариты — 129x95x26 мм
