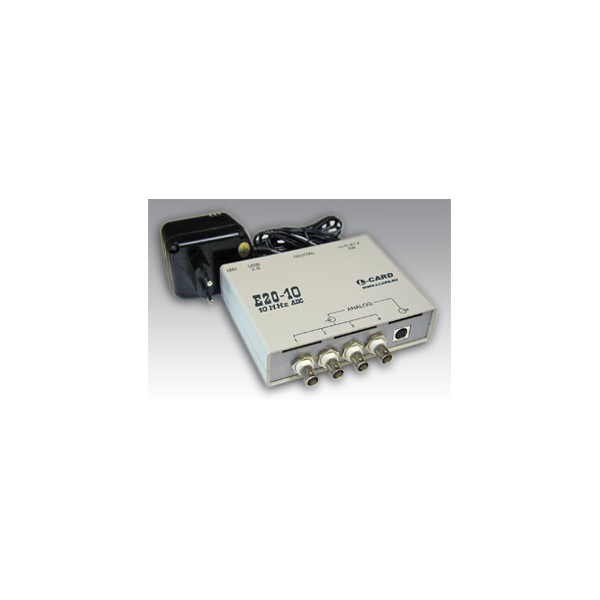

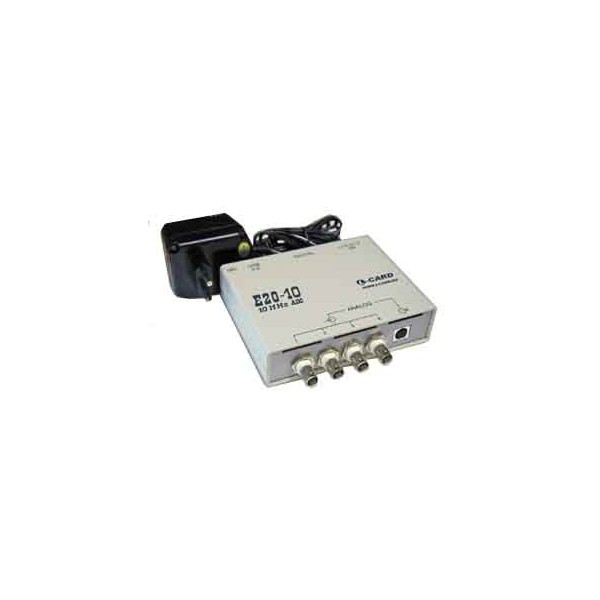

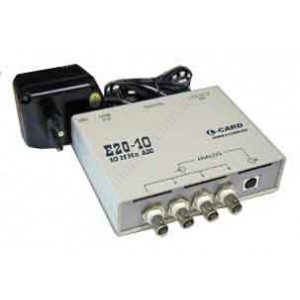

Аналогово-цифровой преобразователь Е20-10

Аналогово-цифровой преобразователь Е20-10

Недорогой и удобный аналогово-цифровой преобразователь Е20-10 позволяет работать с интерфейсом USB 2.0 и производить сбор данных с частотой до 10 МГц.
В устройстве Е 20 10 реализована внутренняя и внешняя синхронизация.

Аналогово-цифровой преобразователь АЦП Е2010
Число каналов: четыре.
Разрядность аналогового преобразователя АЦП: 14 бит.
Диапазоны измеряемого сигнала по входу: ±3,0 В; ±1,0 В; ±0,3 В.

Любой из каналов может быть настроен независимо друг от друг.
Входной импенданс АЦП: 10 МОм.
Частотный диапазон преобразования: 10 МГц.
Полоса частот пропускания сигнала каждого канала 0 Гц...1,2 МГц - фиксированная (для варианта исполнения E20-10-1 полоса 0 Гц ... 5 МГц для каждого канала).
Типичное отношение сигнал-шум канала АЦП: 73 дБ.
Межканальное прохождение, не более:
- на постоянном напряжении - 70 дБ.
- на частоте 1 кГц - 75 дБ.
- на частоте 1 МГц – 65 дБ.
FIFO буфер данных: 8 Мбайт.
Режимы синхронизации: Частоты преобразования АЦП, старта сбора данных (по цифровому и аналоговым сигналам).

Дополнительные возможности: Сбор заданного количества кадров от синхросигнала, задержанный старт на заданное количество кадров и др.

ЦАП (опция) для моделей E20-10D.
Количество выходов напряжения с общей землёй: 2.
Разрядность: 12 бит.
Время установления: 8 мкс.
Выходной диапазон: ± 5 В.
Выходной ток, не более 2 мА.
Тип ЦАП: Асинхронный.
Цифровые входы, выходы и линии синхронизации.
Количество входов: 16 (один из них может быть сконфигурирован под двунаправленную линию "синхронизации старта АЦП").
Количество выходов: 16.
Двунаправленная линия “Синхронизация частоты АЦП”.
Режимы синхронизации старта сбора данных или запуска АЦП.
По каждой из 2-х двунаправленных линий "Cинхронизации старта АЦП" и "Cинхронизация частоты АЦП" может быть настроен режим синхронизации "внутренний", "внутренний с трансляцией на выход" или "внешний"
Тип логики: TTL 5 В.
Питание: Внешний источник: +9,5 В ....+27 В (ревизия В); +8,0 В ... +40 В (ревизия В.01).
Мощность потребления: 4,5 Вт.
Возможность питания других устройств: ±12 В (до 35 мА) – выведены на разъем аналоговых сигналов, +5 В (до 35 мА) – выведено на разъём цифровых сигналов.
Размеры: 14x11x3,5 см (без разъемов).
