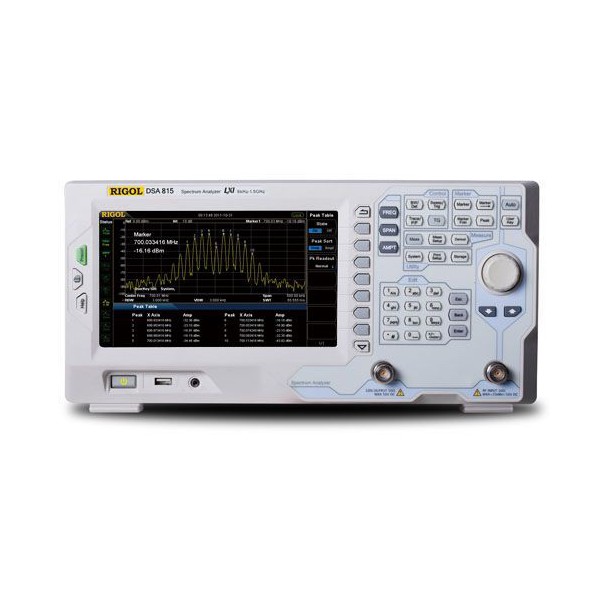

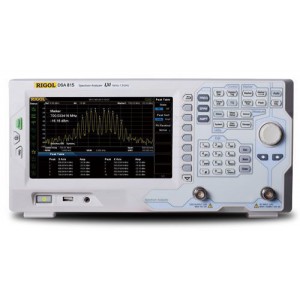

RIGOL DSA815 — настільний аналізатор спектра для дослідження радіочастотних сигналів у діапазоні від 9 кГц до 1,5 ГГц. Прилад призначений для аналізу спектра, пошуку та оцінювання складових сигналу, контролю рівнів, дослідження гармонік і завад, а також виконання вимірювань під час розроблення, налаштування, ремонту та сервісного обслуговування електронного й радіотехнічного обладнання.

Модель DSA815 належить до серії аналізаторів спектра RIGOL DSA800 та поєднує широкий робочий діапазон із компактним настільним виконанням. Цифрова обробка сигналу забезпечує необхідні можливості для лабораторних, виробничих і сервісних вимірювань. Мінімальна смуга роздільної здатності RBW становить 10 Гц, що дає змогу розрізняти близько розташовані спектральні компоненти.

Основні можливості RIGOL DSA815

• діапазон аналізу частот від 9 кГц до 1,5 ГГц;
• смуга роздільної здатності RBW від 10 Гц до 1 МГц;
• аналіз слабких і близько розташованих сигналів;
• підтримка AM/FM-демодуляції;
• маркерні та спектральні вимірювання;
• лінійне та логарифмічне представлення частотної осі;
• 8-дюймовий кольоровий TFT-дисплей із роздільною здатністю 800 × 480 пікселів;
• інтерфейси LAN (LXI), USB Host та USB Device;
• можливість підключення GPIB через додатковий інтерфейс;
• компактний корпус для використання на лабораторному або сервісному робочому місці.

Аналіз сигналів у діапазоні до 1,5 ГГц

Робочий діапазон 9 кГц–1,5 ГГц дозволяє застосовувати аналізатор спектра DSA815 для широкого кола радіочастотних задач. За допомогою приладу можна досліджувати структуру спектра, визначати частоту та рівень спектральних складових, контролювати гармоніки, побічні випромінювання й різні види радіочастотних завад.

Смуга роздільної здатності до 10 Гц допомагає детальніше досліджувати сигнали з невеликою різницею частот. Це особливо корисно під час налаштування генераторів, передавальних і приймальних трактів, перевірки електронних пристроїв та пошуку небажаних складових у спектрі.

Зручне керування та відображення результатів

Аналізатор RIGOL DSA815 оснащений кольоровим 8-дюймовим TFT-дисплеєм із роздільною здатністю 800 × 480 пікселів. Великий екран спрощує перегляд спектра, маркерів, параметрів розгортки та результатів вимірювання. Інтерфейс приладу розрахований на швидкий доступ до основних налаштувань аналізу.

Підтримка маркерних функцій дозволяє визначати параметри окремих точок спектра та порівнювати рівні сигналів. Функції AM/FM-демодуляції розширюють можливості приладу під час дослідження модульованих радіочастотних сигналів.

Підключення до ПК і локальної мережі

Для обміну даними та інтеграції у вимірювальну систему RIGOL DSA815 оснащений інтерфейсами USB Host, USB Device і LAN з підтримкою LXI. Таке оснащення дозволяє підключати зовнішні накопичувачі, взаємодіяти з комп'ютером та використовувати мережеве керування. Для систем автоматизованого тестування передбачена можливість роботи з GPIB через додатковий USB-GPIB інтерфейс.

Додаткові вимірювальні можливості

Функціональність серії DSA800 може розширюватися за допомогою додаткових опцій і аксесуарів. Для відповідних вимірювальних задач доступні засоби попереднього аналізу електромагнітних завад, зокрема EMI-фільтри та квазіпіковий детектор, комплект для вимірювання КСХН, а також пакет розширених вимірювальних функцій.

Базова модель DSA815 не має вбудованого трекінг-генератора. Для задач, де потрібен трекінг-генератор до 1,5 ГГц, у серії передбачена окрема модифікація DSA815-TG.

Основні технічні характеристики

Застосування аналізатора спектра DSA815

RIGOL DSA815 можна використовувати під час розроблення та налагодження електронних пристроїв, дослідження радіочастотних трактів, сервісного обслуговування обладнання, пошуку джерел завад, контролю гармонік і виконання лабораторних вимірювань. Компактні розміри та стандартні цифрові інтерфейси роблять прилад зручним як для окремого робочого місця, так і для включення до автоматизованої вимірювальної системи.

Аналізатор спектра RIGOL DSA815 орієнтований на задачі, де потрібне дослідження сигналів у діапазоні до 1,5 ГГц, детальне відображення спектра та можливість подальшого розширення вимірювальних функцій за допомогою сумісних опцій.
