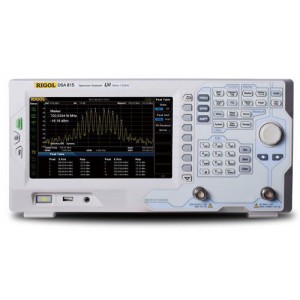

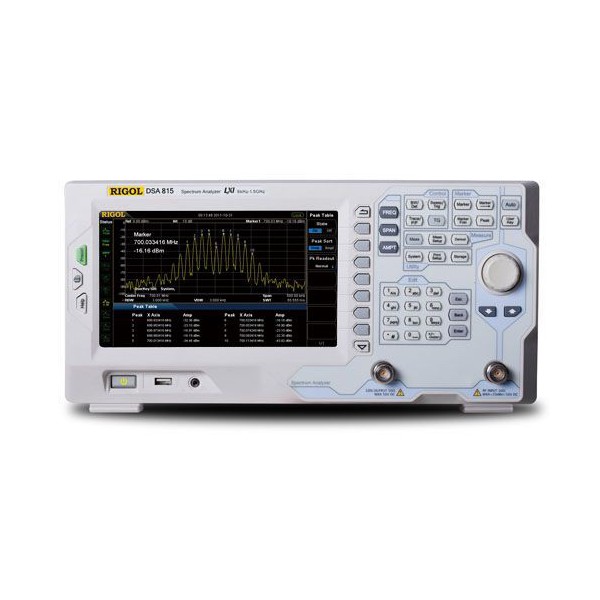

Аналізатор спектра Rigol DSA-815-TG з трекінг-генератором

Аналізатор спектра Rigol DSA-815-TG з трекінг-генератором

Rigol DSA-815-TG — аналізатор спектра з робочим діапазоном частот від 9 кГц до 1,5 ГГц та вбудованим трекінг-генератором. Прилад призначений для спектрального аналізу сигналів і поєднує цифрове перетворення частоти, широкий набір вимірювальних можливостей та зручне відображення результатів на дисплеї з високою роздільною здатністю.

Модель DSA-815-TG відрізняється від DSA-815 наявністю трекінг-генератора з робочою частотою до 1,5 ГГц. Завдяки цьому версія TG має розширені функціональні можливості порівняно з базовою моделлю.

Основні характеристики Rigol DSA-815-TG

Аналізатор працює в частотному діапазоні від 9 кГц до 1,5 ГГц. Цифрове перетворення частоти забезпечує обробку сигналу, а мінімальна смуга роздільної здатності RBW становить 100 Гц. Це дозволяє детально відображати спектральні складові в межах робочого діапазону приладу.

Відображуваний середній рівень шуму DANL становить −135 дБм. Типове значення фазового шуму при відстроюванні від несучої на 10 кГц дорівнює −80 дБн/Гц. Повна похибка вимірювання амплітуди становить менше 1,5 дБ.

Трекінг-генератор до 1,5 ГГц

Rigol DSA-815-TG оснащений трекінг-генератором із максимальною частотою 1,5 ГГц. Саме ця функція є однією з ключових відмінностей моделі DSA-815-TG від DSA-815 та розширює доступні можливості приладу.

Стандартні та опціональні функції

У стандартній комплектації аналізатора передбачені попередній підсилювач і демодулятор AM/FM. Додатково для Rigol DSA-815-TG доступні опції, що розширюють функціональність обладнання.

Серед опціональних можливостей — EMI-фільтр та квазіпіковий детектор, комплект для вимірювання КСХН, а також розширений набір вимірювальних функцій. Наявність конкретних опцій необхідно враховувати під час вибору конфігурації приладу.

Дисплей та керування

Для відображення спектра та параметрів вимірювання аналізатор оснащений дисплеєм діагоналлю 20,3 см із роздільною здатністю 800×480 точок. Екран забезпечує чітке відображення інформації та зручну роботу з інтерфейсом приладу.

Завдяки достатній площі екрана оператор може контролювати результати вимірювання, налаштування аналізатора та спектральне представлення сигналу без необхідності підключення зовнішнього монітора.

Інтерфейси підключення

Rigol DSA-815-TG підтримує інтерфейси LAN, USB Host та USB Device. Також передбачена можливість використання GPIB як опціонального інтерфейсу. Такий набір підключень дозволяє інтегрувати аналізатор у вимірювальну систему та працювати з периферійними пристроями відповідно до конфігурації обладнання.

Технічні характеристики Rigol DSA-815-TG

Rigol DSA-815-TG — аналізатор спектра до 1,5 ГГц

Модель Rigol DSA-815-TG поєднує аналізатор спектра з діапазоном 9 кГц–1,5 ГГц і вбудований трекінг-генератор до 1,5 ГГц. Мінімальна RBW 100 Гц, DANL −135 дБм, повна похибка за амплітудою менше 1,5 дБ, стандартний попередній підсилювач і AM/FM-демодулятор формують основний набір характеристик приладу.

Підтримка LAN і USB, дисплей 800×480 точок та доступні додаткові опції дозволяють підібрати конфігурацію аналізатора відповідно до необхідних вимірювальних завдань.
