Набір зондів Rigol NFP-3 для аналізатора спектра DSA-815

Rigol NFP-3 — набір антен-зондів для роботи з аналізатором спектра Rigol DSA-815. Комплект призначений для вимірювання напруженості електромагнітного поля в частотному діапазоні від 30 МГц до 3 ГГц та проведення перевірок, пов’язаних з електромагнітною сумісністю (ЕМС).

Набір складається з чотирьох зондів різного діаметра. Така комплектація дає змогу використовувати Rigol NFP-3 разом з аналізатором спектра під час дослідження електромагнітного поля та проведення експериментальних перевірок обладнання на ЕМС. Зонди підключаються через подовжувач до 50-омного роз’єму аналізатора.

Призначення набору Rigol NFP-3

Rigol NFP-3 використовується як додаткове оснащення для аналізатора спектра DSA-815. Його основне завдання — забезпечити можливість вимірювання напруженості електромагнітного поля в широкому частотному діапазоні. Набір може застосовуватися під час робіт, де необхідно оцінювати електромагнітне поле та виконувати перевірки, пов’язані з електромагнітною сумісністю електронного обладнання.

Застосування спеціальних зондів розширює можливості аналізатора спектра під час ЕМС-досліджень. Замість роботи лише з сигналом, що безпосередньо подається на вхід аналізатора, користувач отримує можливість проводити вимірювання електромагнітного поля за допомогою відповідних антен-зондів із комплекту NFP-3.

Частотний діапазон 30 МГц–3 ГГц

Набір зондів Rigol NFP-3 розрахований на роботу в діапазоні частот 30 МГц–3 ГГц. Саме в цьому діапазоні комплект може використовуватися спільно з аналізатором спектра Rigol DSA-815 для вимірювання напруженості електромагнітного поля.

Діапазон від 30 МГц до 3 ГГц охоплює значну частину радіочастотного спектра, тому NFP-3 може бути корисним доповненням до аналізатора спектра під час лабораторних та експериментальних робіт з ЕМС. Водночас під час вибору комплекту важливо враховувати зазначений виробником робочий частотний діапазон і сумісність з аналізатором DSA-815.

Комплектація Rigol NFP-3

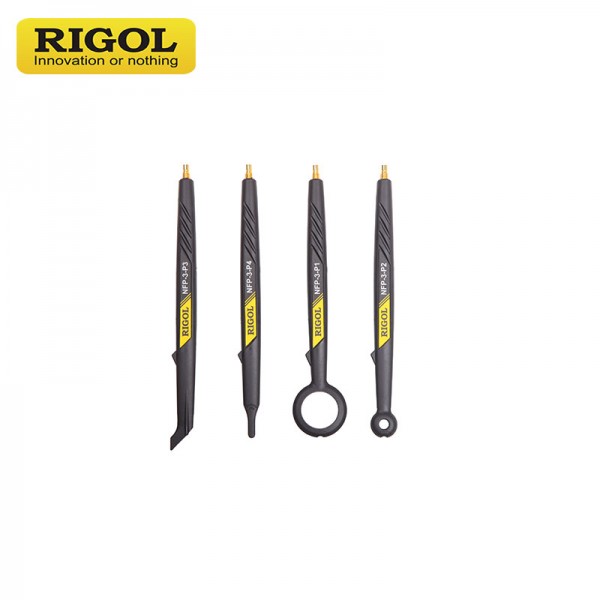

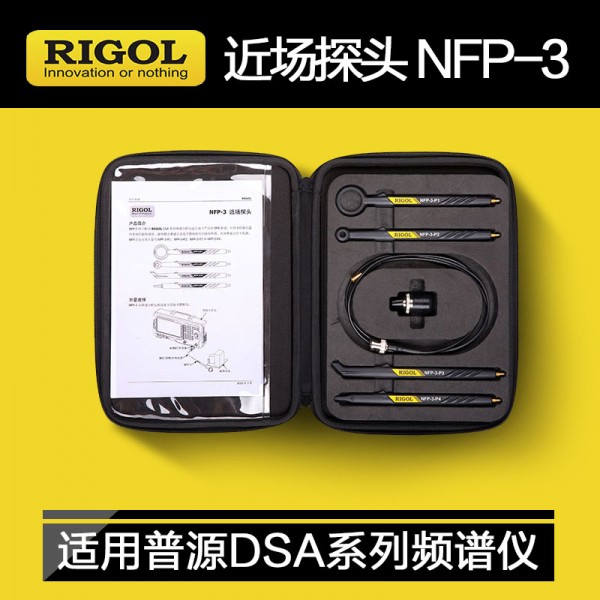

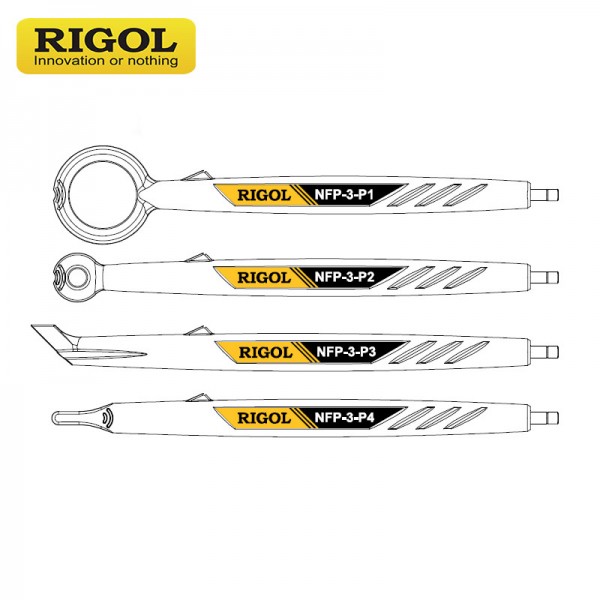

До набору входять чотири зонди, що відрізняються діаметром антени:

• NFP-3-P1 — діаметр антени 10 см;
• NFP-3-P2 — діаметр антени 3 см;
• NFP-3-P3 — діаметр антени 5 мм;
• NFP-3-P4 — діаметр антени 2 мм.

Наявність чотирьох окремих зондів дозволяє використовувати різні елементи комплекту під час проведення вимірювань. Кожен зонд має власний розмір антени, при цьому всі вони входять до єдиного набору Rigol NFP-3, призначеного для роботи з аналізатором спектра DSA-815.

Підключення до аналізатора спектра

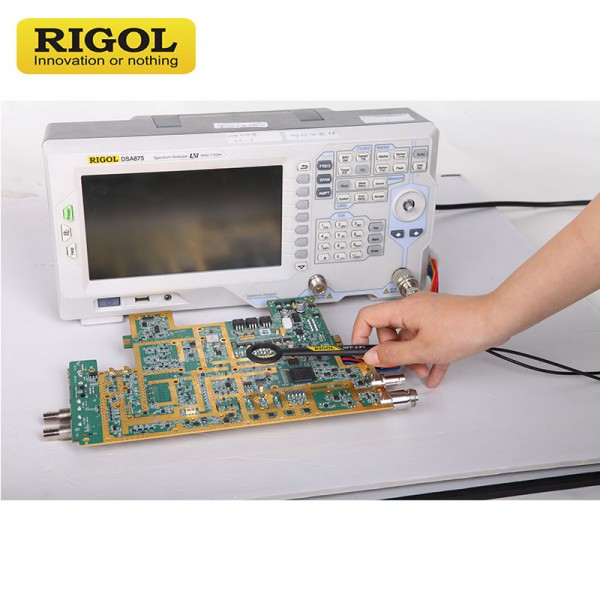

Зонди Rigol NFP-3 підключаються через подовжувач до 50-омного роз’єму аналізатора спектра. Такий спосіб підключення дозволяє використовувати комплект як вимірювальне оснащення для Rigol DSA-815 під час дослідження електромагнітного поля.

Під час роботи з комплектом зонд виступає приймальним елементом, а аналізатор спектра забезпечує подальший аналіз отриманого сигналу. Таким чином, NFP-3 використовується не як самостійний вимірювальний прилад, а як набір антен-зондів, що працює спільно з відповідним аналізатором спектра.

Використання для перевірок електромагнітної сумісності

Одне з основних призначень Rigol NFP-3 — проведення дослідів і перевірок, пов’язаних з електромагнітною сумісністю. ЕМС-перевірки використовують для дослідження електромагнітних процесів, що супроводжують роботу електронного обладнання.

У комплекті з аналізатором спектра DSA-815 набір NFP-3 дає змогу виконувати вимірювання напруженості електромагнітного поля в межах зазначеного частотного діапазону. Це робить комплект практичним рішенням для користувачів, яким потрібне додаткове оснащення аналізатора спектра для експериментальних ЕМС-вимірювань.

Виробник передбачив чотири зонди з різними діаметрами антен — від 10 см до 2 мм. Користувач може обирати відповідний елемент комплекту залежно від завдання та умов конкретного вимірювання, не змінюючи основну вимірювальну систему на базі аналізатора спектра DSA-815.

Основні характеристики набору NFP-3

Особливості набору зондів Rigol NFP-3

• робота спільно з аналізатором спектра Rigol DSA-815;
• частотний діапазон вимірювань від 30 МГц до 3 ГГц;
• вимірювання напруженості електромагнітного поля;
• можливість проведення експериментів та перевірок у сфері електромагнітної сумісності;
• чотири зонди з різними діаметрами антен;
• підключення до 50-омного входу аналізатора через подовжувач.

Для кого призначений Rigol NFP-3

Набір зондів NFP-3 орієнтований на користувачів аналізатора спектра Rigol DSA-815, яким необхідно доповнити прилад засобами для вимірювання електромагнітного поля. Комплект може використовуватися під час дослідницьких, лабораторних і експериментальних робіт, пов’язаних з аналізом спектра та перевіркою електромагнітної сумісності.

Rigol NFP-3 поєднує чотири зонди в одному комплекті та дає змогу працювати в широкому діапазоні від 30 МГц до 3 ГГц. Якщо вже використовується аналізатор спектра DSA-815 і потрібні зонди для ЕМС-вимірювань, NFP-3 є спеціалізованим комплектом, призначеним саме для такого типу робіт.

Rigol NFP-3 — комплект зондів для DSA-815 та ЕМС-вимірювань

Набір Rigol NFP-3 розширює можливості аналізатора спектра DSA-815 під час вимірювання напруженості електромагнітного поля. Чотири зонди NFP-3-P1, NFP-3-P2, NFP-3-P3 і NFP-3-P4 мають діаметри антен відповідно 10 см, 3 см, 5 мм і 2 мм. Робочий частотний діапазон комплекту становить 30 МГц–3 ГГц, а підключення виконується через подовжувач до 50-омного роз’єму аналізатора.

Комплект призначений для користувачів, яким необхідно проводити вимірювання електромагнітного поля та експериментальні перевірки обладнання на електромагнітну сумісність за допомогою аналізатора спектра Rigol DSA-815.
