Аналізатор спектра OWON XSA1015-TG зі слідкувальним генератором

Аналізатор спектра OWON XSA1015-TG зі слідкувальним генератором

Аналізатор спектра OWON XSA1015-TG призначений для дослідження радіочастотних сигналів у діапазоні від 9 кГц до 1,5 ГГц. Модель оснащена вбудованим слідкувальним генератором із робочим діапазоном від 100 кГц до 1,5 ГГц, тому прилад можна використовувати не лише для спостереження спектра, а й для дослідження частотних характеристик радіочастотних кіл і компонентів.

XSA1015-TG поєднує частотну роздільну здатність 1 Гц, мінімальну смугу роздільної здатності RBW 10 Гц, низький рівень власних шумів і широкий набір режимів відображення сигналу. Великий TFT LCD-дисплей діагоналлю 10,4 дюйма спрощує аналіз спектральної картини, роботу з маркерами та оцінювання параметрів сигналів.

Частотний діапазон до 1,5 ГГц

Аналізатор спектра OWON XSA1015-TG працює в частотному діапазоні 9 кГц–1,5 ГГц. Такий діапазон дає змогу досліджувати широкий спектр низькочастотних і радіочастотних сигналів. Частотна роздільна здатність становить 1 Гц, а смугу огляду можна встановлювати від 0 Гц або від 100 Гц до максимальної частоти приладу.

Внутрішня опорна частота становить 10 МГц. Температурна стабільність опорного генератора — менш ніж 2,5 ppm, а швидкість старіння — менш ніж 1 ppm на рік. Для частотоміра передбачено роздільну здатність 1 Гц, 10 Гц, 100 Гц або 1 кГц залежно від вибраних налаштувань.

RBW від 10 Гц для розділення близьких сигналів

Смуга роздільної здатності RBW регулюється від 10 Гц до 500 кГц із послідовністю кроків 1–10, а також доступні значення 1 МГц і 3 МГц. Мінімальна RBW 10 Гц дає можливість детальніше аналізувати сигнали, розташовані близько один до одного за частотою.

Смуга відеофільтра VBW регулюється від 10 Гц до 3 МГц. Завдяки можливості налаштування RBW і VBW користувач може підбирати параметри вимірювання відповідно до характеру досліджуваного сигналу та необхідного рівня деталізації спектра.

Чутливість і вимірювання рівня сигналу

Діапазон вимірювання амплітуди простягається від рівня відображуваного середнього шуму DANL до +20 дБм за вимкненого попереднього підсилювача. Опорний рівень регулюється від -80 до +30 дБм із кроком 0,1 дБм, а вхідний атенюатор — від 0 до 39 дБ із кроком 3 дБ.

Вбудований попередній підсилювач має номінальне підсилення 20 дБ і працює в діапазоні 9 кГц–1,5 ГГц. За ввімкненого попереднього підсилювача типовий DANL становить до -150 дБм у діапазоні від 1 МГц до 1 ГГц і до -148 дБм у діапазоні 1–1,5 ГГц. За вимкненого попереднього підсилювача типові значення становлять відповідно -130 і -128 дБм.

Максимальна допустима постійна напруга на вході становить 50 В DC, а максимальна середня безперервна потужність — 30 дБм.

Фазовий шум і аналіз малих сигналів

Для аналізу спектральної чистоти сигналів важливим параметром є рівень фазового шуму. Для XSA1015-TG за центральної частоти 1 ГГц зазначені значення менш ніж -85 дБн/Гц при відстройці 10 кГц, менш ніж -100 дБн/Гц при 100 кГц і менш ніж -110 дБн/Гц при 1 МГц.

Поєднання вузької RBW, попереднього підсилювача та низького відображуваного рівня шуму дає змогу працювати зі слабкими сигналами та докладніше досліджувати структуру спектра. Прилад може застосовуватися для перевірки генераторів, джерел радіочастотних сигналів та інших пристроїв у межах підтримуваного частотного діапазону.

Вбудований слідкувальний генератор

Однією з ключових особливостей OWON XSA1015-TG є вбудований слідкувальний генератор. Його вихідна частота регулюється від 100 кГц до 1,5 ГГц, а рівень вихідної потужності — від -30 до 0 дБм. Роздільна здатність встановлення вихідного рівня становить 1 дБ, нерівномірність — ±3 дБ.

Слідкувальний генератор працює синхронно з розгорткою аналізатора спектра. Це розширює можливості приладу під час дослідження частотних властивостей радіочастотних компонентів і трактів. Максимально допустимий зворотний рівень для виходу генератора становить 30 дБм за середньою сумарною потужністю та ±50 В DC.

Режими відображення та детектори

XSA1015-TG підтримує від 201 до 1001 точки розгортки та до п'яти трас. Для аналізу сигналів доступні детектори позитивного піка, негативного піка, вибірки, нормальний режим і RMS.

Серед функцій роботи з трасами передбачені Clear Write, Max Hold, Min Hold, View, Blank та Average. Завдяки цьому можна, зокрема, накопичувати максимальні або мінімальні значення, усереднювати результати та порівнювати поведінку сигналу під час спостереження.

Рівень може відображатися в одиницях dBm, dBuW, dBpW, dBmV, dBuV, W і V. Логарифмічна шкала підтримує діапазон від 1 до 255 дБ, що дає змогу адаптувати представлення спектра до конкретного вимірювального завдання.

Розгортка та синхронізація

Для ненульової смуги огляду час розгортки регулюється від 10 мс до 3000 с. У режимі нульової смуги доступний час від 1 мс до 3000 с. Передбачені безперервний та одиночний режими роботи.

Для запуску вимірювання підтримуються вільний запуск, відеосинхронізація та зовнішнє синхронізування. Це дає змогу налаштовувати процес захоплення відповідно до типу та поведінки досліджуваного сигналу.

Підключення та інтерфейси

Радіочастотний вхід аналізатора виконаний на роз'ємі N-type female із хвильовим опором 50 Ом. Вихід вбудованого слідкувального генератора також має роз'єм N-type female 50 Ом. Для зовнішнього опорного сигналу 10 МГц передбачений окремий 50-омний роз'єм N-type female.

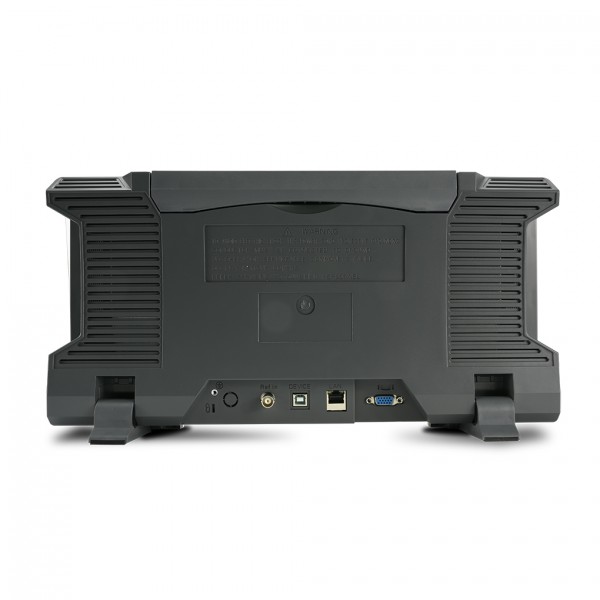

Для підключення зовнішніх пристроїв і роботи з даними передбачені інтерфейси USB HOST, USB DEVICE, LAN і VGA, а також роз'єм для навушників. Набір комунікаційних портів спрощує інтеграцію аналізатора у вимірювальне робоче місце.

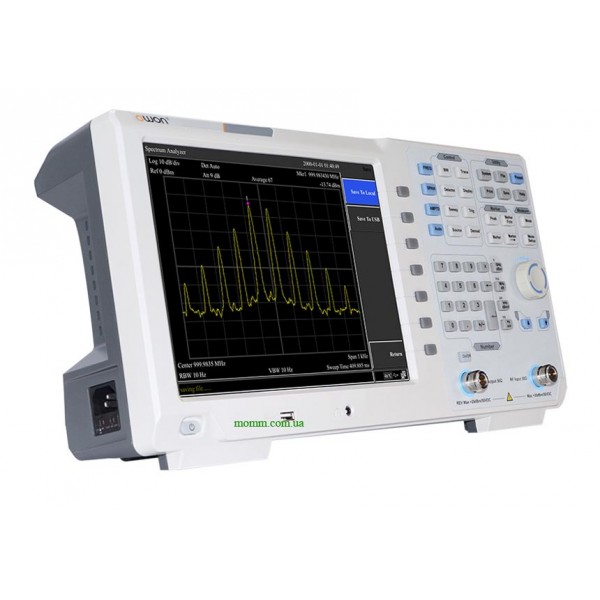

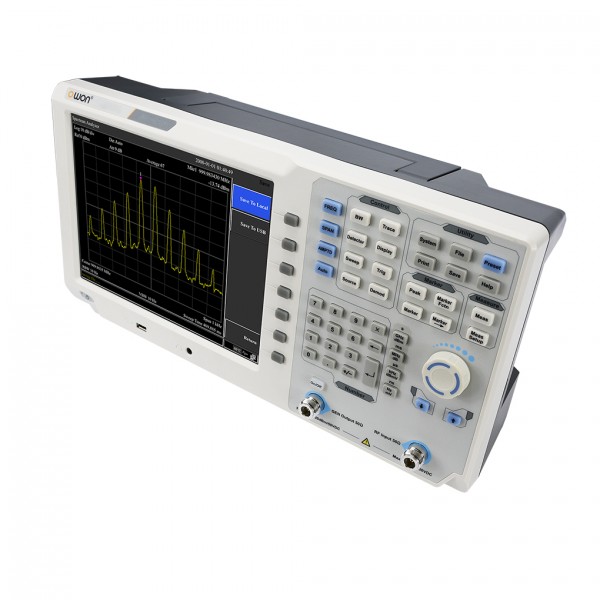

Великий 10,4-дюймовий дисплей

Прилад оснащений кольоровим TFT LCD-дисплеєм діагоналлю 10,4 дюйма, що відповідає приблизно 26,4 см. Велика площа екрана зручна для перегляду спектра, роботи з кількома трасами та контролю параметрів вимірювання.

Маса аналізатора становить 5 кг. Робочий температурний діапазон — від 0 до +40 °C, температура зберігання — від -20 до +60 °C. Живлення здійснюється від мережі 100–240 В, 50/60 Гц.

Застосування OWON XSA1015-TG

Аналізатор спектра XSA1015-TG може використовуватися для контролю спектрального складу сигналів, пошуку небажаних спектральних компонентів, оцінювання рівня радіочастотних сигналів, перевірки генераторів і дослідження частотних характеристик у межах діапазону до 1,5 ГГц.

За використання відповідних додаткових антен прилад також можна застосовувати під час попереднього оцінювання електромагнітної сумісності. Вбудований слідкувальний генератор розширює функціональність XSA1015-TG і дає змогу виконувати додаткові вимірювання без окремого зовнішнього генератора в межах його робочого діапазону.

Основні характеристики XSA1015-TG

• Діапазон частот: 9 кГц–1,5 ГГц.
• Частотна роздільна здатність: 1 Гц.
• Опорна частота: 10 МГц.
• Температурна стабільність: <2,5 ppm.
• Швидкість старіння опорного генератора: <1 ppm/рік.
• RBW: 10 Гц–500 кГц, 1 МГц, 3 МГц.
• VBW: 10 Гц–3 МГц.
• Діапазон вимірювання амплітуди: від DANL до +20 дБм при вимкненому попередньому підсилювачі.
• Попередній підсилювач: 20 дБ, 9 кГц–1,5 ГГц.
• Вхідний атенюатор: 0–39 дБ, крок 3 дБ.
• Слідкувальний генератор: 100 кГц–1,5 ГГц.
• Рівень виходу генератора: -30…0 дБм.
• Роздільна здатність рівня генератора: 1 дБ.
• Радіочастотні роз'єми: N-type female, 50 Ом.
• Інтерфейси: USB HOST, USB DEVICE, LAN, VGA, роз'єм для навушників.
• Дисплей: TFT LCD, 10,4 дюйма.
• Робоча температура: 0…+40 °C.
• Маса: 5 кг.
• Живлення: 100–240 В, 50/60 Гц.
