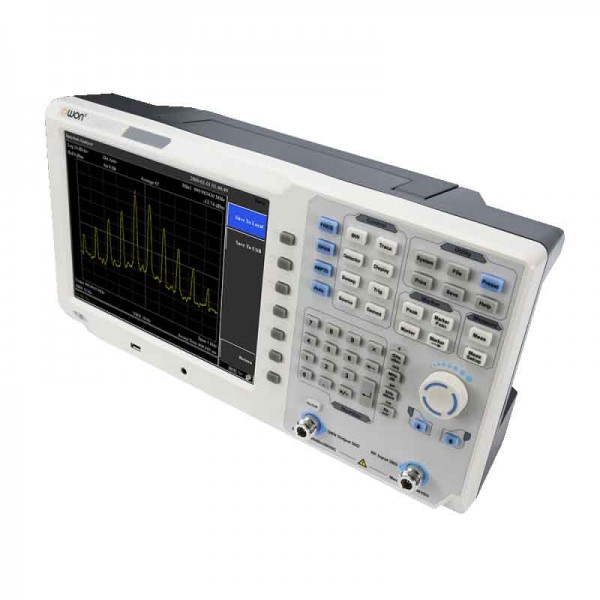

Аналізатор спектра OWON XSA1036-TG з трекінг-генератором

OWON XSA1036-TG — стаціонарний аналізатор спектра для дослідження високочастотних сигналів у діапазоні від 9 кГц до 3,6 ГГц. Модель оснащена вбудованим трекінг-генератором, тому прилад можна використовувати не лише для спостереження та вимірювання спектральних складових сигналу, а й для перевірки частотних характеристик радіочастотних трактів і компонентів. Широкий робочий діапазон робить XSA1036-TG зручним для лабораторних, сервісних і налагоджувальних вимірювань.

Прилад поєднує частотний діапазон 9 кГц–3,6 ГГц, частотну роздільну здатність 1 Гц, внутрішню опорну частоту 10 МГц та великий 10,4-дюймовий TFT LCD-дисплей. Такий формат екрана полегшує роботу з графіком спектра, маркерами та параметрами розгортки без постійного підключення зовнішнього монітора.

Частотний діапазон до 3,6 ГГц

Основний робочий діапазон OWON XSA1036-TG становить від 9 кГц до 3,6 ГГц. Частотна роздільна здатність 1 Гц дозволяє точно задавати та відображати частотні параметри під час вимірювань. Внутрішня опорна частота аналізатора становить 10,000000 МГц, а заявлена швидкість старіння опорного генератора — менше 1 ppm на рік. Стабільна частотна база важлива під час повторюваних перевірок і тривалих серій вимірювань.

RBW від 10 Гц до 3 МГц

Для XSA1036-TG передбачено смугу роздільної здатності RBW від 10 Гц до 3 МГц. Вузька смуга допомагає розрізняти близько розташовані спектральні компоненти, тоді як ширша RBW зручна для швидкого огляду більшої ділянки спектра. Відеосмуга VBW також налаштовується в широких межах, що дає змогу керувати згладжуванням відображення сигналу.

Для моделі XSA1036-TG заявлено фазовий шум менше -98 dBc/Hz при центральній частоті 1 ГГц і відстроюванні 10 кГц. Цей параметр має значення під час аналізу сигналів поблизу несучої та оцінювання компонентів, розташованих поруч із сильним сигналом.

Вбудований трекінг-генератор

Позначення TG у назві OWON XSA1036-TG вказує на вбудований трекінг-генератор. Для цієї моделі його частотний діапазон становить від 100 кГц до 3,6 ГГц. Генератор працює синхронно з розгорткою аналізатора та формує тестовий сигнал, частота якого змінюється разом із частотою аналізу.

Завдяки цьому можна досліджувати амплітудно-частотні характеристики радіочастотних вузлів, оцінювати смугу пропускання та спостерігати зміну рівня сигналу на різних частотах. Вихідний рівень трекінг-генератора регулюється в діапазоні від -40 dBm до 0 dBm із кроком 1 dB, а заявлена нерівномірність вихідного рівня становить ±3 dB.

Для XSA1036-TG також вказано режим генератора сигналів у діапазоні від 35 МГц до 3,6 ГГц. Таким чином, один настільний прилад об’єднує спектральний аналіз і формування тестового ВЧ-сигналу в межах заявлених можливостей моделі.

Контроль спектра та ВЧ-сигналів

Аналізатор спектра відображає розподіл рівня сигналу за частотою та допомагає знаходити окремі спектральні складові. XSA1036-TG можна використовувати для визначення частоти сигналу, порівняння рівнів компонентів спектра, пошуку небажаних складових і контролю поведінки сигналу в заданій смузі. Діапазон до 3,6 ГГц охоплює значну частину задач, пов’язаних із налагодженням і діагностикою ВЧ-апаратури.

Попередні випробування на електромагнітну сумісність

За допомогою додаткових антен OWON XSA1036-TG може використовуватися для попередніх випробувань на електромагнітну сумісність. Це дозволяє оцінювати спектр випромінювань під час розроблення, налагодження або перевірки електронного обладнання. Антени та інші елементи вимірювального тракту мають відповідати потрібному частотному діапазону й конкретній методиці перевірки.

10,4-дюймовий дисплей

OWON XSA1036-TG оснащений TFT LCD-дисплеєм із діагоналлю 10,4 дюйма, що приблизно відповідає 26,4 см. Великий екран зручний для спектрального аналізатора, оскільки користувач одночасно працює з графіком, частотною шкалою, рівнями сигналу, маркерами та параметрами розгортки. Настільне виконання орієнтоване на стаціонарне використання; маса приладу становить близько 5 кг.

Інтерфейси підключення

Аналізатор спектра має USB Host, USB Device і LAN. Також передбачені порт для навушників, інтерфейс REF та VGA. Наявність кількох способів підключення спрощує інтеграцію XSA1036-TG у лабораторне робоче місце, взаємодію з комп’ютером і виведення зображення на зовнішній сумісний дисплей.

Основний радіочастотний вхід має імпеданс 50 Ом і виконаний на роз’ємі N-type female. Вихід трекінг-генератора також має імпеданс 50 Ом та роз’єм N-type female. Під час вимірювань необхідно використовувати кабелі, перехідники й інші елементи тракту, що відповідають робочому діапазону та імпедансу системи.

Практична користь трекінг-генератора

У звичайному режимі аналізатор спектра приймає сигнал на ВЧ-вході та показує його складові в частотній області. Трекінг-генератор додає до цього контрольоване джерело сигналу, синхронізоване з частотною розгорткою. Якщо тестовий сигнал пропустити через досліджуваний ВЧ-вузол і подати його вихід на аналізатор, на екрані можна спостерігати, як рівень змінюється залежно від частоти. Саме тому версія XSA1036-TG корисна для робіт, де поряд зі спектральним контролем потрібне дослідження частотної характеристики тракту.

Діапазон трекінг-генератора 100 кГц–3,6 ГГц відповідає широкій частині робочого діапазону аналізатора. Регулювання вихідного рівня від -40 dBm до 0 dBm із кроком 1 dB дозволяє підбирати рівень тестового сигналу під конкретну схему вимірювання. Під час підключення необхідно враховувати характеристики досліджуваного пристрою та не перевищувати допустимі рівні його входів і виходів.

Стабільність частоти та повторюваність вимірювань

Для спектрального аналізу важлива не тільки верхня межа частотного діапазону, а й стабільність внутрішньої опори. У XSA1036-TG використовується опорна частота 10 МГц, а швидкість її старіння заявлена на рівні менше 1 ppm на рік. Це допомагає підтримувати передбачувану частотну шкалу під час регулярної роботи з однаковими сигналами та порівняння результатів, отриманих у різний час.

Частотна роздільна здатність 1 Гц дає можливість точно встановлювати параметри аналізу. Разом із RBW від 10 Гц до 3 МГц користувач може змінювати детальність огляду залежно від конкретної задачі: від пошуку близьких компонентів спектра до швидкого контролю широкого частотного інтервалу.

Настільний формат для лабораторного робочого місця

XSA1036-TG виконаний у настільному корпусі та розрахований на роботу від стаціонарного робочого місця. Робочий температурний діапазон становить від 0 до +40 °C, маса приладу — близько 5 кг. Великий дисплей і набір комунікаційних портів дозволяють використовувати аналізатор як самостійний вимірювальний прилад або включати його до складу робочої системи разом із комп’ютером та зовнішнім монітором.

Наявність USB Host, USB Device, LAN і VGA особливо зручна для лабораторій та сервісних робочих місць, де важливе підключення периферії, комп’ютера або додаткового дисплея. Інтерфейс REF призначений для роботи з опорним сигналом, а порт для навушників доповнює набір комунікаційних можливостей приладу.

Основні характеристики OWON XSA1036-TG

Кому підійде XSA1036-TG

Модель варто розглядати для задач, де потрібен настільний аналізатор спектра з верхньою межею 3,6 ГГц та можливістю використовувати трекінг-генератор. Прилад підходить для контролю спектра, дослідження частотних характеристик ВЧ-трактів, перевірки радіочастотних вузлів і попереднього аналізу електромагнітних випромінювань із відповідними додатковими антенами.

Головна особливість OWON XSA1036-TG — поєднання спектрального аналізатора та трекінг-генератора в одному корпусі. При виборі цієї моделі слід орієнтуватися на необхідний частотний діапазон, вимоги до RBW, потрібний рівень вихідного сигналу генератора та інтерфейси, які використовуватимуться у вимірювальній системі.
