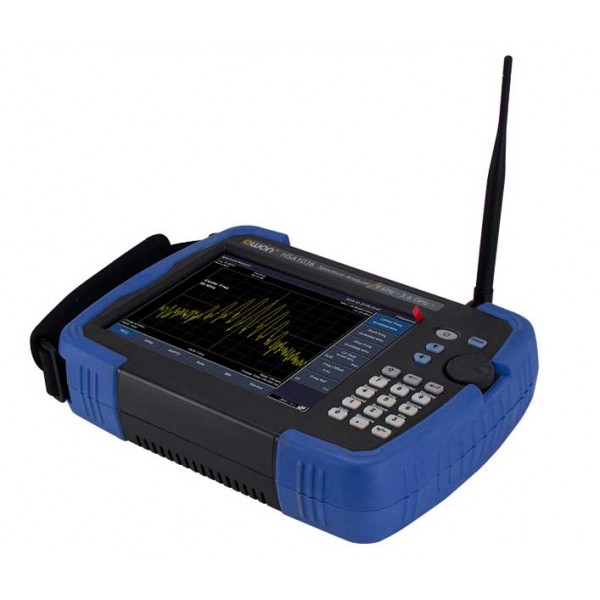

Портативний аналізатор спектра HSA1016-TG з трекінг-генератором

HSA1016-TG — портативний аналізатор спектра для дослідження радіочастотних сигналів у діапазоні від 9 кГц до 1,6 ГГц. Прилад поєднує функції спектрального аналізу та вбудованого трекінг-генератора, завдяки чому його можна використовувати не лише для спостереження за спектром, а й для вимірювання частотних характеристик радіочастотних трактів, фільтрів та інших компонентів.

Модель розрахована на лабораторні та виїзні вимірювання. Портативне виконання, сенсорний 8-дюймовий дисплей і живлення від змінних літій-іонних акумуляторів дають змогу працювати з аналізатором без постійного підключення до електромережі. Заявлений час автономної роботи становить приблизно 4–6 годин, а можливість заміни акумуляторів дозволяє продовжити роботу за наявності додаткових батарей.

Основні можливості HSA1016-TG

Частотний діапазон 9 кГц–1,6 ГГц охоплює широкий спектр радіочастотних завдань. Аналізатор дозволяє спостерігати розподіл сигналів за частотою, оцінювати їхній рівень, працювати з піковими та середньоквадратичними значеннями, а також використовувати різні режими накопичення та відображення трас.

Роздільна здатність за частотою становить 1 Гц. Смуга роздільної здатності RBW регулюється від 10 Гц, що дає змогу детальніше розглядати близько розташовані спектральні компоненти та адаптувати параметри аналізу до конкретного сигналу. Діапазон відеосмуги VBW становить від 10 Гц до 3 МГц.

Для оцінювання слабких сигналів важливим параметром є середній рівень власного шуму дисплея DANL. Для HSA1016-TG у частині робочого діапазону заявлені типові значення до -160 дБм за зазначених виробником умов вимірювання. Це дозволяє використовувати аналізатор під час роботи із сигналами малого рівня, коли необхідно бачити їх на фоні власних шумів вимірювальної системи.

Вбудований трекінг-генератор

Версія HSA1016-TG оснащена трекінг-генератором із робочим діапазоном 100 кГц–1,6 ГГц. Його вихідний рівень регулюється в межах від -30 до 0 дБм із роздільною здатністю 1 дБ.

Поєднання генератора з аналізатором спектра дає змогу подавати тестовий сигнал на досліджуваний пристрій і одночасно контролювати результат на вході аналізатора. Такий режим зручний під час дослідження амплітудно-частотних характеристик радіочастотних трактів, фільтрів та інших пасивних або активних ВЧ-вузлів у межах робочого частотного діапазону приладу.

Режими детектування та робота з трасами

HSA1016-TG підтримує декілька режимів детектування: Positive Peak, Negative Peak, Sample, Normal та RMS. Це дозволяє вибирати спосіб обробки вимірюваних значень залежно від характеру сигналу й завдання.

Для роботи з трасами передбачені функції Clear Write, Max Hold, Min Hold, View, Blank та Average. Наприклад, режим максимального утримання дає змогу накопичувати максимальні значення спектра протягом певного періоду, а усереднення допомагає зменшити вплив випадкових коливань під час спостереження за сигналом.

Результати вимірювання можуть відображатися в різних одиницях рівня, серед яких дБм, дБВт, дБмВт, дБмВ, дБмкВ, Вт і В. Користувач може вибрати формат, найбільш зручний для конкретного типу вимірювань.

Вимірювання електромагнітних завад

Для HSA1016-TG передбачена можливість використання функцій тестування електромагнітних завад. Робота з розширеними функціями EMC виконується за допомогою додаткового програмного забезпечення. Це дозволяє застосовувати аналізатор під час попередньої перевірки спектральної обстановки та оцінювання рівнів завад.

Також прилад підтримує тестове сповіщення про проходження або помилку безпосередньо на місці вимірювання. Така функція спрощує контроль результатів, коли необхідно швидко порівняти отримані значення із заданими критеріями.

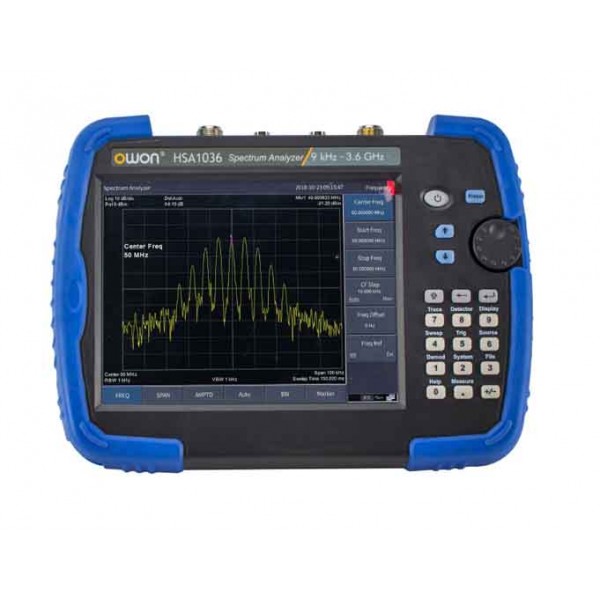

8-дюймовий сенсорний дисплей

Аналізатор оснащений 8-дюймовим сенсорним IPS LCD-дисплеєм із широким кутом огляду. Велика площа екрана полегшує роботу зі спектрограмою, маркерами, меню та параметрами вимірювання, що особливо важливо під час детального аналізу сигналів.

Вбудований датчик освітленості використовується для регулювання підсвічування відповідно до зовнішніх умов. Це робить роботу з приладом зручнішою як у приміщенні, так і під час виїзних вимірювань.

Інтерфейси та підключення

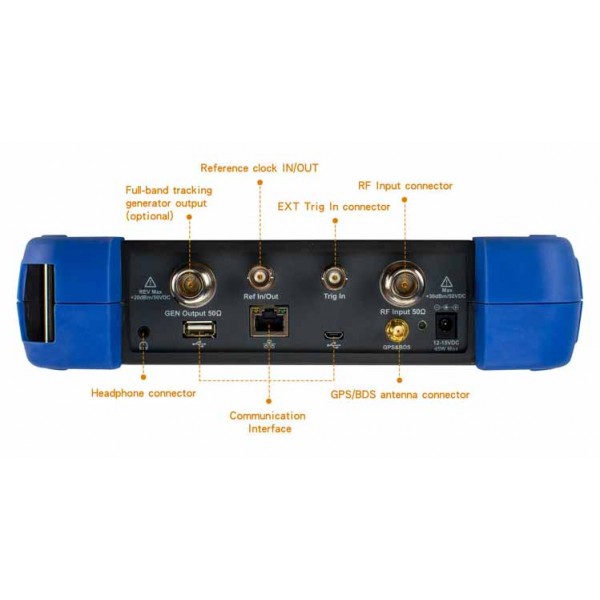

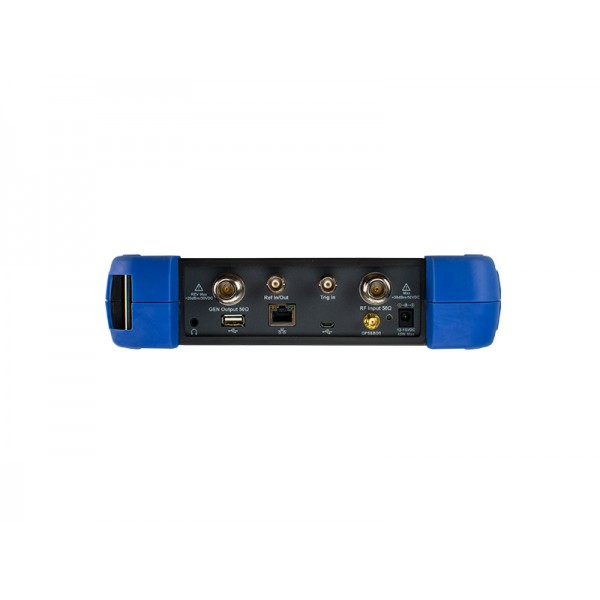

Для обміну даними та підключення зовнішніх пристроїв HSA1016-TG має інтерфейси USB HOST, USB DEVICE та LAN. Також передбачений окремий порт для навушників.

Наявність USB та мережевого інтерфейсу розширює можливості використання аналізатора в лабораторній системі, дозволяє працювати з периферійними пристроями та використовувати програмні засоби відповідно до підтримуваних функцій приладу.

Технічні характеристики HSA1016-TG

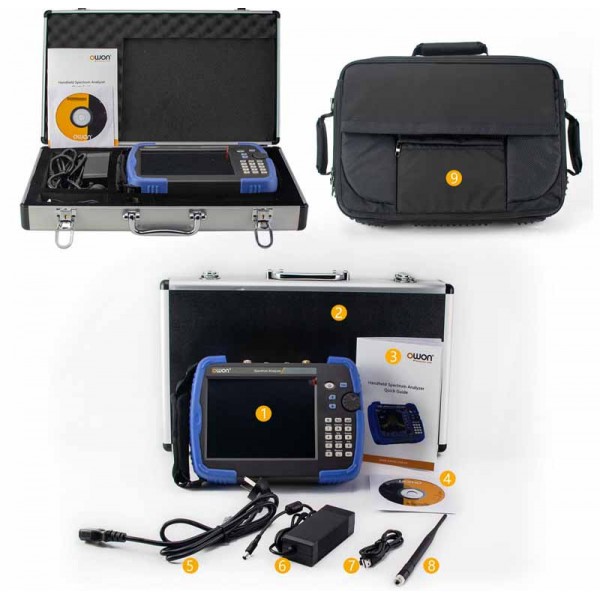

Комплектація

• портативний аналізатор спектра HSA1016-TG з трекінг-генератором — 1 шт.;
• інструкція з експлуатації — 1 шт.;
• кабель живлення — 1 шт.;
• антена — 1 шт.;
• металевий кейс — 1 шт.;
• USB-кабель — 1 шт.;
• диск із програмним забезпеченням та інструкцією — 1 шт.;
• вбудовані змінні акумулятори.

Для яких завдань призначений аналізатор спектра

HSA1016-TG орієнтований на завдання, де потрібно бачити спектральний склад радіочастотного сигналу та оцінювати його параметри в діапазоні до 1,6 ГГц. Прилад можна використовувати під час налагодження радіоелектронних пристроїв, дослідження сигналів, пошуку спектральних складових і контролю рівнів у радіочастотних системах.

Наявність трекінг-генератора робить модель особливо корисною в роботах, де поряд зі спектральним аналізом необхідне дослідження частотної характеристики компонентів або трактів. Сенсорне керування, великий екран, автономне живлення та комплектний металевий кейс дозволяють використовувати HSA1016-TG як у стаціонарній лабораторії, так і під час виїзних вимірювань.

Таким чином, портативний аналізатор спектра HSA1016-TG поєднує діапазон вимірювання до 1,6 ГГц, високу частотну роздільну здатність, кілька режимів детектування, функції роботи з трасами, трекінг-генератор та сучасні цифрові інтерфейси. Це функціональний інструмент для спектральних і радіочастотних вимірювань у лабораторних та польових умовах.
