Набір перехідників BNC-SMA-N-UHF-RPSMA

Набір перехідників BNC-SMA-N-UHF-RPSMA призначений для підключення обладнання з різними типами високочастотних роз’ємів. Комплект може використовуватися під час роботи з аналізаторами спектра, осцилографами та іншою вимірювальною і радіотехнікою, коли для з’єднання приладів, кабелів або допоміжного оснащення потрібен перехід між роз’ємами BNC, SMA, N, UHF і RP-SMA.

У комплекті зібрані перехідники з різними комбінаціями роз’ємів, що дає змогу використовувати один набір для кількох варіантів підключення. Це зручно під час лабораторних вимірювань, налаштування та перевірки радіотехнічного обладнання, коли в роботі застосовуються прилади й аксесуари з неоднаковими інтерфейсами.

Для чого потрібен набір перехідників

Вимірювальна техніка та радіочастотне оснащення можуть використовувати різні типи роз’ємів. Аналізатор спектра, осцилограф, кабель або інший елемент вимірювального тракту не завжди мають однакове з’єднання. У таких ситуаціях перехідник дає змогу фізично з’єднати відповідні компоненти без заміни всього кабелю чи допоміжного оснащення.

Цей комплект охоплює кілька поширених серій роз’ємів: BNC, SMA, N, UHF та RP-SMA. У наборі передбачені різні комбінації переходів між ними, а також варіанти з позначеннями JJ, JK, KJ і KK. Завдяки цьому комплект зручний для робочого місця, де доводиться підключати різні прилади, кабелі та ВЧ-аксесуари.

Основні особливості

• набір перехідників для роз’ємів BNC, SMA, N, UHF і RP-SMA;
• підходить для аналізаторів спектра, осцилографів та іншої техніки;
• містить різні комбінації переходів між кількома типами роз’ємів;
• у комплекті представлені варіанти з позначеннями JJ, JK, KJ та KK;
• кожна зазначена в комплекті позиція постачається в кількості 1 шт.;
• комплект допомагає організувати різні схеми підключення вимірювального та радіотехнічного обладнання.

Застосування з вимірювальним обладнанням

Набір може бути корисним під час підключення аналізаторів спектра та осцилографів до кабелів, допоміжних пристроїв або іншого обладнання, якщо типи роз’ємів на компонентах відрізняються. Наявність кількох серій адаптерів в одному комплекті спрощує підготовку вимірювальної схеми та допомагає підібрати потрібний варіант з’єднання з тих, що входять до набору.

Такий комплект практичний для лабораторії, сервісного робочого місця, майстерні або стенда, де використовується різна вимірювальна техніка. Він не прив’язаний до одного конкретного приладу: у вихідному описі зазначено, що набір підходить для аналізаторів спектра, осцилографів та іншої техніки.

Типи роз’ємів у наборі

BNC представлений у комбінаціях із SMA та UHF. Такі адаптери входять до перших чотирьох позицій комплекту та мають виконання JJ, JK, KJ і KK.

SMA є одним з основних типів роз’ємів у цьому наборі. У комплекті є адаптери SMA-JJ, SMA-JK і SMA-KK, а також переходи SMA з RP-SMA, N та UHF.

N представлений у переходах із SMA та RP-SMA. У наборі є кілька варіантів поєднання цих роз’ємів із різними позначеннями виконання.

UHF використовується в комбінаціях BNC/SMA/UHF та SMA/UHF, що розширює кількість доступних варіантів підключення.

RP-SMA представлений у переході SMA/RPSMA та в серії адаптерів N/RPSMA. Найменування та позначення нижче наведені відповідно до комплектності товару.

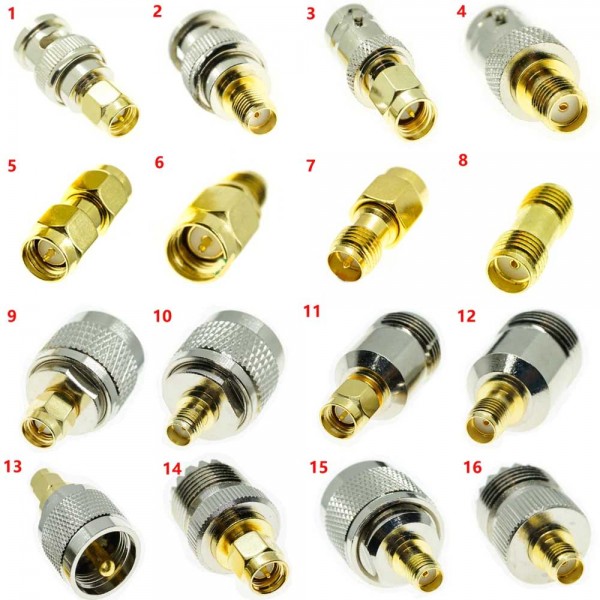

Комплект постачання

1. Роз’єм-адаптер BNC SMA UHF-JJ — 1 шт.
2. Роз’єм-адаптер BNC SMA UHF-JK — 1 шт.
3. Роз’єм-адаптер BNC SMA UHF-KJ — 1 шт.
4. Роз’єм-адаптер BNC SMA UHF-KK — 1 шт.
5. Роз’єм-адаптер SMA-JJ — 1 шт.
6. Роз’єм-перехідник SMA-JK — 1 шт.
7. Роз’єм-адаптер SMA RPSMA-JK — 1 шт.
8. Роз’єм-адаптер SMA-KK — 1 шт.
9. Роз’єм-адаптер SMA-JJ — 1 шт.
10. Роз’єм N SMA-JK — 1 шт.
11. Роз’єм N SMA-KJ — 1 шт.
12. Роз’єм-адаптер N SMA-KK — 1 шт.
13. Роз’єм-адаптер SMA UHF-JJ — 1 шт.
14. Роз’єм-адаптер SMA UHF-KJ — 1 шт.
15. Роз’єм-адаптер SMA UHF-JK — 1 шт.
16. Роз’єм-адаптер SMA UHF-KK — 1 шт.
17. Роз’єм-адаптер N RPSMA-JJ — 1 шт.
18. Роз’єм-адаптер N RPSMA-JK — 1 шт.
19. Роз’єм-адаптер N RPSMA-KJ — 1 шт.
20. Роз’єм-адаптер N RPSMA-KK — 1 шт.

Переваги комплектного рішення

Практична перевага набору — можливість працювати одразу з кількома типами роз’ємів. Коли в лабораторії або майстерні використовується різне обладнання, потреба у переході з одного інтерфейсу на інший може виникати регулярно. Наявність комплекту BNC-SMA-N-UHF-RPSMA зменшує кількість ситуацій, коли потрібний адаптер доводиться підбирати окремо.

Асортимент переходів охоплює як адаптери всередині однієї серії, так і комбінації між різними серіями роз’ємів. Користувач може вибрати потрібний перехід відповідно до роз’ємів конкретного приладу, кабелю або іншого компонента з урахуванням наявних у комплекті виконань.

Що врахувати перед підключенням

Перед використанням варто звірити типи роз’ємів на обладнанні та вибрати відповідний адаптер із комплекту. Особливу увагу слід приділяти точному позначенню потрібного виконання, оскільки в наборі є варіанти JJ, JK, KJ та KK, а також SMA і RP-SMA. Під час вибору потрібно орієнтуватися на фактичний тип роз’єму обладнання та кабелю.

У вихідних даних для цього товару не зазначені робочий частотний діапазон, хвильовий опір, матеріал корпусу, тип покриття або допустима потужність адаптерів. Тому під час застосування в конкретному високочастотному тракті ці параметри слід оцінювати окремо відповідно до вимог обладнання.

Кому підійде набір BNC-SMA-N-UHF-RPSMA

Набір орієнтований на користувачів вимірювальної та радіотехнічної апаратури, яким потрібно підключати обладнання з різними типами роз’ємів. Він може використовуватися разом з аналізаторами спектра, осцилографами та іншою технікою, для якої потрібні переходи між BNC, SMA, N, UHF або RP-SMA.

Комплект із 20 зазначених позицій дозволяє зібрати в одному наборі різні варіанти адаптерів і швидше організовувати необхідні з’єднання під час вимірювань, перевірки або налаштування обладнання. Це практичне рішення для випадків, коли в роботі використовується кілька типів ВЧ-роз’ємів і потрібен запас різних переходів.
