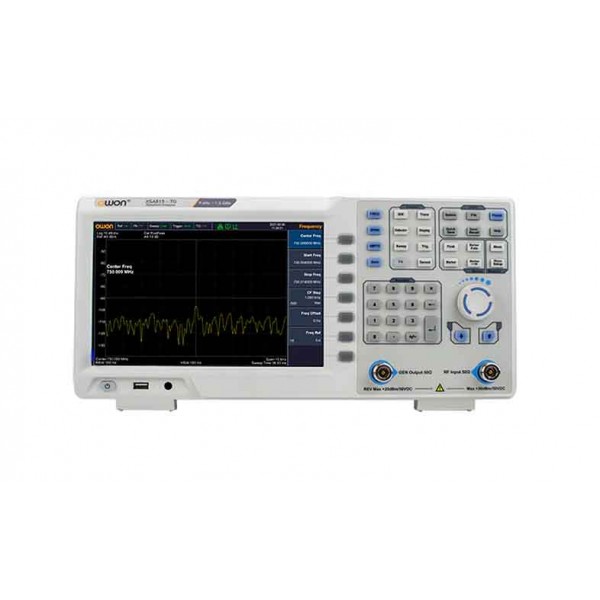

Аналізатор спектра XSA-815-TG із трекінг-генератором

XSA-815-TG — аналізатор спектра з робочим частотним діапазоном від 9 кГц до 1,5 ГГц і вбудованим трекінг-генератором. Прилад призначений для спектрального аналізу сигналів, оцінювання їх рівня та частотних параметрів, попереднього тестування EMI, а також виконання низки розширених вимірювальних операцій. Модель підтримує мінімальну смугу роздільної здатності RBW 1 Гц, має низький рівень відображуваного середнього шуму та забезпечує загальну похибку вимірювання амплітуди менше 0,7 дБ за зазначених виробником умов.

Аналізатор спектра XSA-815-TG оснащений 9-дюймовим TFT LCD-дисплеєм із роздільною здатністю 1280 × 800 пікселів. Великий екран дає змогу зручно працювати зі спектрограмами, маркерами, трасами та результатами вимірювань. Для підключення зовнішнього обладнання передбачені інтерфейси USB Host, USB Device, LAN, HDMI та роз'єм для навушників.

Основні можливості XSA-815-TG

Частотний діапазон аналізатора від 9 кГц до 1,5 ГГц дозволяє досліджувати широкий спектр радіочастотних сигналів. Роздільна здатність за частотою становить 1 Гц. Прилад побудований із застосуванням цифрової технології проміжної частоти та підтримує різні режими детектування, обробки трас і відображення рівня сигналу.

Мінімальна смуга роздільної здатності RBW становить 1 Гц. Для стандартного спектрального аналізу доступний діапазон RBW від 1 Гц до 1 МГц із послідовністю встановлення 1-3-5-10. Для EMI-вимірювань передбачені смуги роздільної здатності 200 Гц, 9 кГц, 120 кГц та 1 МГц за рівнем -6 дБ. Смуга відеофільтра VBW регулюється від 10 Гц до 1 МГц.

XSA-815-TG підтримує попереднє тестування EMI та може використовувати додаткове програмне забезпечення для EMC-тестування. Серед функцій приладу також зазначені графічний аналіз, аналіз якості модульованого сигналу, демодуляція звуку, перевірка за принципом «придатний / непридатний» та функція попередження.

Низький рівень шуму та аналіз слабких сигналів

Однією з важливих характеристик аналізатора є низький відображуваний середній рівень шуму DANL. За ввімкненого попереднього підсилювача в діапазоні від 1 до 500 МГц типовий DANL становить -160 дБм, а в діапазоні від 500 МГц до 1,5 ГГц для XSA815(TG) — -158 дБм. Це розширює можливості приладу під час спостереження та вимірювання сигналів малого рівня.

Вбудований попередній підсилювач має номінальне підсилення 20 дБ і працює в діапазоні від 100 кГц до 1,5 ГГц. Вхідний атенюатор регулюється від 0 до 40 дБ із кроком 1 дБ. Таке поєднання підсилення та ослаблення дозволяє налаштовувати тракт аналізатора відповідно до рівня сигналу, що досліджується.

Фазовий шум і частотні параметри

Для несучої частотою 500 МГц за температури від 20 до 30 °C фазовий шум SSB становить менше -80 дБн/Гц при відстроюванні 10 кГц, менше -100 дБн/Гц при відстроюванні 100 кГц і менше -115 дБн/Гц при відстроюванні 1 МГц. Роздільна здатність встановлення частоти становить 1 Гц, а швидкість старіння опорної частоти заявлена на рівні 1 ppm на рік.

Діапазон огляду підтримує режим 0 Гц та значення від 100 Гц до максимальної частоти аналізатора. Невизначеність частоти визначається співвідношенням смуги огляду до кількості точок розгортки мінус одна точка.

Вбудований трекінг-генератор

Версія XSA-815-TG штатно оснащена трекінг-генератором. Його частотний діапазон для цієї моделі становить від 100 кГц до 1,5 ГГц. Рівень вихідного сигналу регулюється від -40 до 0 дБм із роздільною здатністю 1 дБ.

Поєднання аналізатора спектра та трекінг-генератора в одному приладі розширює можливості вимірювання частотних характеристик підключених радіочастотних пристроїв і трактів. Для генератора заявлений рівень гармонічних побічних складових -30 дБн при вихідній потужності -10 дБм, а негармонічних побічних складових — -40 дБн за тієї самої вихідної потужності. Ізоляція між трекінг-генератором і вхідним терміналом зазначена на рівні -60 дБ.

Технічні характеристики аналізатора спектра XSA-815-TG

Відображуваний середній рівень шуму DANL

Режими детектування та робота з трасами

Для аналізу сигналів XSA-815-TG підтримує декілька типів детекторів, серед яких позитивний пік, негативний пік, нормальний режим, одиночний режим, RMS, усереднення за напругою та квазіпіковий режим. Для роботи з трасами доступні функції Clear/Write, Max Hold, Min Hold, Average, View, Blank та Trace Math.

Рівень сигналу може відображатися в різних одиницях вимірювання: дБм, дБμW, дБpW, дБmV, дБμV, W та V. Це дозволяє вибирати зручну форму представлення результатів залежно від конкретного вимірювального завдання.

Точність вимірювання амплітуди

Для частот від 100 кГц за температури 20–30 °C, відносної вологості 30–70%, вхідного ослаблення 10 дБ та опорної частоти 50 МГц частотна нерівномірність становить менше 0,7 дБ із вимкненим попереднім підсилювачем і менше 1,0 дБ із ввімкненим підсилювачем.

За опорної частоти 50 МГц, пікового детектора, вимкненого попереднього підсилювача, ослаблення 10 дБ, рівня вхідного сигналу -10 дБм і температури 20–30 °C зазначена невизначеність становить менше 0,4 дБ. Невизначеність вимірювання рівня за довірчої ймовірності 95%, співвідношення сигнал/шум понад 20 дБ, RBW = VBW = 1 кГц, вимкненого попереднього підсилювача, ослаблення 10 дБ, вхідного рівня від -50 до 0 дБм і частоти понад 10 МГц становить менше 0,7 дБ.

Характеристики трекінг-генератора

Дисплей та інтерфейси

Аналізатор оснащений кольоровим TFT LCD-дисплеєм із діагоналлю 9 дюймів, або 22,86 см, та роздільною здатністю 1280 × 800 точок. Такий формат екрана забезпечує достатній простір для одночасного відображення спектра, службових параметрів, маркерів і меню налаштувань.

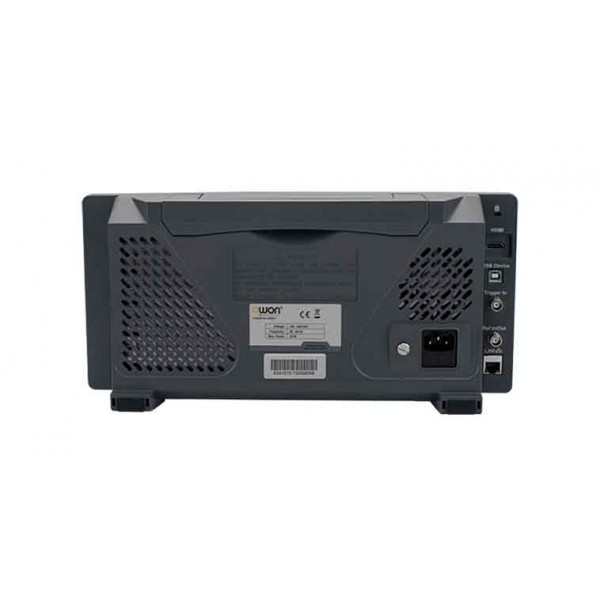

Для взаємодії із зовнішнім обладнанням передбачені USB Host, USB Device і LAN. Також наявні HDMI та інтерфейс для підключення навушників. Набір інтерфейсів дає змогу інтегрувати XSA-815-TG у лабораторне або стендове вимірювальне середовище та використовувати його разом із сумісним зовнішнім обладнанням.

Габарити та маса

Комплектація XSA-815-TG

Стандартний комплект постачання включає аналізатор спектра XSA815-TG у кількості 1 шт., USB-кабель — 1 шт. та кабель живлення — 1 шт.

Додаткові опції

Серед зазначених для приладу додаткових аксесуарів доступні кабель N-N, кабель N-SMA, кабель SMA-SMA, адаптер N-SMA, а також комплект пробників з адаптером N-SMA і кабелем SMA-SMA. Для комплекту пробників зазначений частотний діапазон 30 МГц – 3 ГГц.

Особливості аналізатора спектра XSA-815-TG

XSA-815-TG поєднує функції настільного аналізатора спектра та трекінг-генератора в одному корпусі. Частотний діапазон до 1,5 ГГц, RBW від 1 Гц, регульований вхідний атенюатор, попередній підсилювач, низький DANL і набір режимів детектування дають змогу гнучко налаштовувати прилад для різних типів спектральних вимірювань.

Підтримка EMI-смуг роздільної здатності, функцій аналізу якості модульованого сигналу, звукової демодуляції та перевірки «придатний / непридатний» розширює сферу практичного використання приладу. Водночас штатний трекінг-генератор із діапазоном до 1,5 ГГц дозволяє виконувати додаткові вимірювання частотних характеристик без застосування окремого зовнішнього генератора в тих завданнях, де достатньо його заявлених параметрів.

Завдяки 9-дюймовому дисплею 1280 × 800, мережевому інтерфейсу LAN, USB та HDMI модель XSA-815-TG орієнтована на зручну роботу зі спектром і результатами вимірювань. При виборі аналізатора варто враховувати необхідний верхній частотний діапазон, потрібну смугу RBW, вимоги до рівня власного шуму та потребу в трекінг-генераторі.
