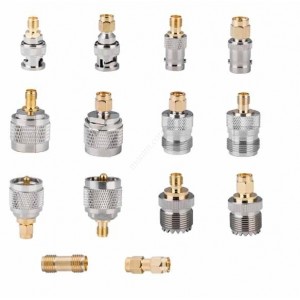

Набір перехідників та адаптерів ALT SMA BNC N 14

Набір перехідників та адаптерів ALT SMA BNC N 14 призначений для підключення радіотехнічного та вимірювального обладнання з різними типами високочастотних роз’ємів. Комплект об’єднує 14 адаптерів із поширеними інтерфейсами SMA, BNC, N, PL259 і SO239, завдяки чому дає змогу зручно з’єднувати між собою антени, аналізатори спектра, осцилографи та іншу радіотехніку без необхідності підбирати кожен перехідник окремо.

Такий комплект особливо корисний під час налагодження, перевірки та підключення ВЧ-трактів, коли на різних приладах або кабелях використовуються несумісні за конструкцією роз’єми. Наявність одразу кількох варіантів переходу між SMA, BNC, N та UHF-роз’ємами допомагає швидше організувати потрібне з’єднання під час роботи в лабораторії, сервісному центрі, майстерні або безпосередньо на об’єкті.

Для чого потрібен набір адаптерів ALT SMA BNC N 14

У радіотехніці часто виникає ситуація, коли вимірювальний прилад, антена, кабель або допоміжний пристрій мають різні типи ВЧ-роз’ємів. У такому випадку набір перехідників дозволяє підібрати відповідну комбінацію без заміни кабелю чи роз’єму на обладнанні. Комплект ALT SMA BNC N 14 орієнтований саме на такі практичні завдання та містить варіанти з роз’ємами типу «папа» і «мама» для різних схем підключення.

Набір призначений для використання з антенами, аналізаторами спектра, осцилографами та іншою радіотехнікою. Також його можна застосовувати під час налаштування антен радіостанцій Motorola і Baofeng спільно з векторними аналізаторами NanoVNA. Це робить комплект доречним для користувачів, які працюють із радіозв’язком, антенними системами та вимірюваннями у високочастотних трактах.

Комплектація набору перехідників

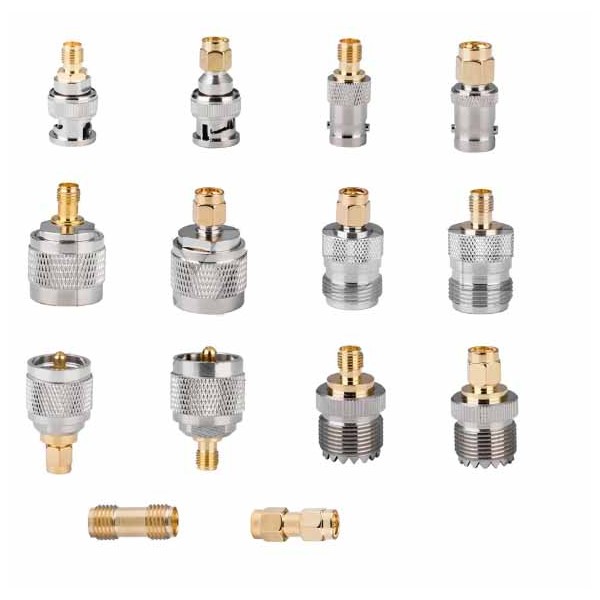

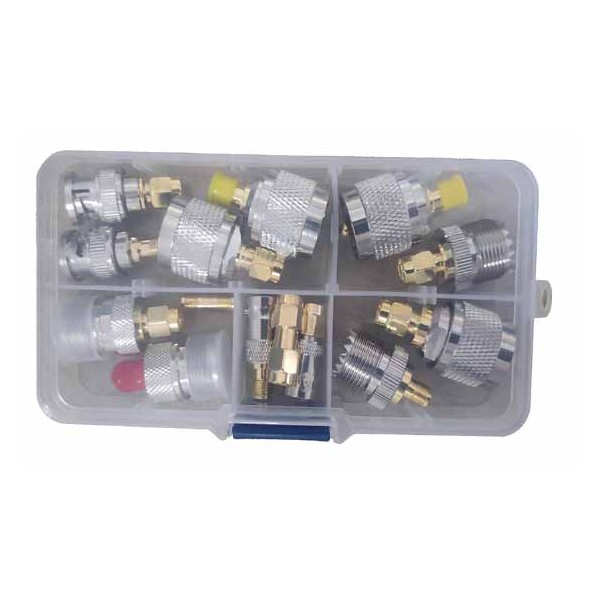

До комплекту входять 14 адаптерів. Кожна позиція представлена в кількості 1 шт., тому набір охоплює різні поєднання роз’ємів без дублювання однакових перехідників.

1. SMA F (мама) — SMA F (мама) — 1 шт.
2. SMA M (папа) — SMA M (папа) — 1 шт.
3. BNC M (папа) — SMA M (папа) — 1 шт.
4. BNC M (папа) — SMA F (мама) — 1 шт.
5. BNC F (мама) — SMA M (папа) — 1 шт.
6. BNC F (мама) — SMA F (мама) — 1 шт.
7. N M (папа) — SMA M (папа) — 1 шт.
8. N M (папа) — SMA F (мама) — 1 шт.
9. N F (мама) — SMA M (папа) — 1 шт.
10. N F (мама) — SMA F (мама) — 1 шт.
11. PL259 — SMA M (папа) — 1 шт.
12. PL259 — SMA F (мама) — 1 шт.
13. SO239 — SMA M (папа) — 1 шт.
14. SO239 — SMA F (мама) — 1 шт.

Поєднання SMA, BNC, N та UHF в одному комплекті

Одна з ключових особливостей комплекту — широкий набір варіантів переходу на SMA. У ньому є адаптери SMA F–SMA F та SMA M–SMA M, а також переходи між SMA і BNC, SMA і N, SMA і PL259, SMA і SO239. Завдяки цьому один набір може закрити одразу декілька типових завдань, пов’язаних із підключенням різного радіочастотного обладнання.

Позначення M та F у назвах роз’ємів допомагає швидко визначити потрібний тип з’єднання. M відповідає виконанню «папа», а F — виконанню «мама». У комплекті передбачені обидва варіанти для основних груп переходів, що спрощує підбір адаптера під конкретний кабель, антену або вимірювальний прилад.

Перехідники SMA–BNC

Для з’єднання обладнання з роз’ємами SMA та BNC у наборі передбачено чотири конфігурації: BNC M–SMA M, BNC M–SMA F, BNC F–SMA M і BNC F–SMA F. Такий набір варіантів дозволяє працювати як із чоловічими, так і з жіночими виконаннями обох типів роз’ємів. Це зручно, коли до одного вимірювального тракту потрібно під’єднати кілька різних пристроїв або оперативно змінити схему підключення.

Перехідники SMA–N

Ще чотири адаптери призначені для переходу між роз’ємами SMA та N. У комплекті є N M–SMA M, N M–SMA F, N F–SMA M і N F–SMA F. Такі перехідники можуть бути корисними під час підключення антен, кабелів і вимірювальних приладів, якщо одна частина системи оснащена SMA, а інша — роз’ємом типу N.

Наявність усіх чотирьох комбінацій за типом виконання зменшує ймовірність ситуації, коли потрібний адаптер відсутній саме через невідповідність «папа/мама». Для користувача це означає більш універсальний комплект для повсякденної роботи з різними конфігураціями ВЧ-обладнання.

Перехідники PL259 та SO239 на SMA

У комплект також входять адаптери PL259–SMA M, PL259–SMA F, SO239–SMA M і SO239–SMA F. Вони розширюють можливості набору для підключення обладнання, де використовуються роз’єми PL259 або SO239, до пристроїв і кабелів із роз’ємами SMA. Це актуально для радіотехнічних завдань, у яких одночасно застосовується обладнання з різними стандартами підключення.

Застосування з аналізаторами спектра та NanoVNA

Набір перехідників можна використовувати як допоміжне оснащення під час роботи з аналізаторами спектра. Якщо досліджувана антена, кабель або інший елемент має роз’єм, що відрізняється від входу вимірювального приладу, відповідний адаптер дозволяє організувати фізичне з’єднання між компонентами. Це особливо зручно під час регулярної роботи з різним обладнанням, коли тип підключення змінюється від одного завдання до іншого.

Окремо передбачене використання комплекту з векторними аналізаторами NanoVNA під час налаштування антен радіостанцій Motorola та Baofeng. У такому сценарії перехідники дають можливість підібрати необхідний тип з’єднання між аналізатором, антеною та іншими елементами вимірювальної схеми відповідно до наявних роз’ємів.

Застосування з осцилографами та іншою радіотехнікою

Комплект можна використовувати і з осцилографами, якщо для конкретного вимірювального завдання потрібно узгодити механічний тип роз’ємів між приладом та підключеним обладнанням. Наявність BNC-переходів особливо практична для лабораторних вимірювань, а адаптери на SMA, N, PL259 і SO239 розширюють кількість можливих конфігурацій підключення.

Набір також підходить для іншої радіотехніки, де використовуються перелічені типи роз’ємів. Перед підключенням достатньо визначити тип конектора на кожному пристрої та вибрати відповідний перехідник із комплекту. Це спрощує організацію робочого місця та допомагає тримати найпоширеніші варіанти адаптерів в одному наборі.

Як вибрати потрібний перехідник із набору

Перед підключенням варто визначити два параметри: тип роз’єму на першому пристрої та тип роз’єму на другому. Після цього потрібно врахувати виконання конектора — M («папа») або F («мама»). Наприклад, якщо обладнання має BNC-роз’єм, а інший компонент використовує SMA, у наборі можна вибрати одну з чотирьох доступних комбінацій BNC–SMA відповідно до фактичного виконання обох роз’ємів.

Аналогічний принцип застосовується для з’єднань SMA–N. Для обладнання з PL259 або SO239 передбачені окремі перехідники на SMA M та SMA F. Такий підхід дозволяє використовувати набір як універсальний комплект для різних схем підключення в межах зазначених у комплектації типів роз’ємів.

Практичний комплект для роботи з ВЧ-обладнанням

Коли в лабораторії, майстерні або комплекті вимірювального обладнання використовуються прилади з різними роз’ємами, наявність набору адаптерів значно спрощує підготовку до роботи. Замість пошуку окремого переходу для кожної нової схеми підключення можна вибрати відповідний варіант із готового комплекту. Особливо це зручно під час роботи з декількома антенами, вимірювальними приладами та кабелями, що мають різні типи конекторів.

У наборі ALT SMA BNC N 14 основним сполучним типом виступає SMA: саме на нього виконані переходи з BNC, N, PL259 та SO239. Крім того, до комплекту входять два адаптери SMA–SMA. Така конфігурація робить набір зручним доповненням до обладнання, де SMA використовується поряд з іншими поширеними радіочастотними роз’ємами.

Набір ВЧ-перехідників ALT SMA BNC N 14

ALT SMA BNC N 14 — це набір із 14 перехідників для з’єднання обладнання з роз’ємами SMA, BNC, N, PL259 та SO239. Комплект підходить для антен, аналізаторів спектра, осцилографів та іншої радіотехніки. Завдяки різним комбінаціям типів M і F набір дозволяє підібрати потрібний адаптер для конкретної схеми підключення та зберігати основні варіанти ВЧ-переходів в одному комплекті.
