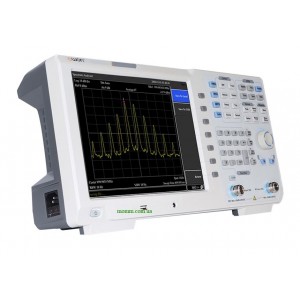

Аналізатор спектра OWON XSA1075-TG

OWON XSA1075-TG — стаціонарний аналізатор спектра з робочим діапазоном частот від 9 кГц до 7,5 ГГц і вбудованим слідкуючим генератором. Прилад дає змогу виконувати спектральні та маркерні вимірювання, контролювати частоту й рівень сигналів, а також працювати з різними режимами детектування. Верхня межа 7,5 ГГц забезпечує широкий частотний діапазон для вимірювань.

Частотна роздільна здатність становить 1 Гц. Діапазон огляду встановлюється від нульової смуги до значень у межах 100 Гц–7,5 ГГц, тому користувач може переходити від детального перегляду окремої ділянки спектра до контролю широкого частотного інтервалу. Стабільність частоти опорного генератора вказана на рівні 2 ppm/рік.

Основні можливості OWON XSA1075-TG

Модель підтримує маркерні вимірювання та декілька способів детектування: Normal, Positive-peak, Negative-peak, Sample, RMS, Voltage Average і Quasi-peak. Це дозволяє вибирати відповідний режим відображення залежно від характеру сигналу та завдання вимірювання.

За даними вихідної картки, фільтри роздільної здатності RBW (-3 дБ) налаштовуються в діапазоні 100 Гц–1 МГц із кроком у послідовності 1-3-10. Відеофільтри (-3 дБ) мають діапазон від 1 Гц до 3 МГц із таким самим принципом перемикання. Налаштування смуги дозволяє змінювати рівень деталізації спектрального відображення.

Слідкуючий генератор до 7,5 ГГц

Ключова особливість OWON XSA1075-TG — наявність слідкуючого генератора з верхньою межею 7,5 ГГц. Позначення TG у назві моделі вказує на виконання зі слідкуючим генератором. Візуально цю версію можна відрізнити від звичайної модифікації за кількістю вимірювальних роз’ємів: у моделі TG їх два, тоді як у версії без генератора — один.

Амплітудні параметри

Робочий амплітудний діапазон OWON XSA1075-TG заявлений від рівня власних шумів DANL до +20 дБм. Мінімальний рівень власних шумів у вихідній картці вказаний як -135 дБм за смуги пропускання 100 Гц. Опорний рівень налаштовується від -100 дБм до +20 дБм із кроком 1 дБм.

Розгортка та режими запуску

Час розгортки за даними картки товару становить від 10 мс до 1500 с для діапазону 100 Гц–1,5 ГГц, а в режимі нульової смуги — від 20 мкс до 1500 с. Для запуску передбачені три режими: вільний, відео та зовнішній. Такий набір дозволяє адаптувати роботу приладу до різних умов спостереження за сигналом.

Збереження даних та інтерфейси

OWON XSA1075-TG підтримує збереження трьох спектрограм і математичну обробку. Дані можна записувати у внутрішню флеш-пам’ять або на зовнішній USB-накопичувач. Це спрощує архівування результатів і перенесення вимірювальної інформації.

Технічні характеристики OWON XSA1075-TG

Комплектація

• аналізатор спектра OWON XSA1075-TG — 1 шт.;
• інструкція з експлуатації — 1 шт.;
• кабель живлення — 1 шт.

Опційно: з’єднувальні кабелі, набір антен, адаптери та перехідники.

Аналізатор спектра OWON XSA1075-TG з функцією TG

OWON XSA1075-TG поєднує частотний діапазон до 7,5 ГГц, маркерні вимірювання, декілька режимів детектування, налаштування RBW і відеофільтрів, збереження спектрограм та слідкуючий генератор. USB і LAN спрощують обмін даними, а можливість запису у внутрішню пам’ять або на USB-накопичувач допомагає організувати збереження результатів вимірювання.
