Портативний аналізатор спектра ALT SA6-TG

ALT SA6-TG — компактний портативний аналізатор спектра з вбудованим трекінг-генератором, призначений для контролю та аналізу радіочастотних сигналів. Прилад відображає спектр у діапазоні від 35 до 6200 МГц, а робочий діапазон вимірювання становить 35–4500 МГц. Аналізатор визначає частоту та амплітуду спектральних складових сигналу, тому може застосовуватися під час налагодження, перевірки, ремонту й обслуговування ВЧ-обладнання безпосередньо на об’єкті або в майстерні.

Прилад підтримує аналіз сигналів поширених технологій і стандартів, зокрема Wi-Fi, 2G, 3G, 4G, LTE, CDMA, DCS, GSM, GPRS, ГЛОНАСС та інших систем, що працюють у його частотному діапазоні. Завдяки портативному виконанню ALT SA6-TG зручно використовувати для швидкої оцінки радіочастотної обстановки, пошуку небажаних сигналів, контролю роботи радіотехнічних вузлів і проведення пусконалагоджувальних робіт.

Можливості ALT SA6-TG

Основне призначення аналізатора спектра — відображення розподілу потужності сигналу за частотою. На екрані можна оцінювати рівні окремих складових, знаходити активні ділянки спектра та контролювати зміни сигналу в реальному часі. Такий формат роботи корисний під час діагностики передавачів, повторювачів, генераторів, фільтрів, підсилювачів та інших радіочастотних пристроїв.

ALT SA6-TG оснащений вбудованим трекінг-генератором. Він дає змогу вимірювати частотну характеристику пасивних і активних пристроїв, наприклад фільтрів або підсилювачів. За допомогою програмного забезпечення також можна виконувати вимірювання модуля КСХН і зворотних втрат. Для таких вимірювань потрібні зовнішній спрямований відгалужувач і комплект калібрувальних мір.

Для яких завдань підходить аналізатор спектра

Портативний формат і невелике енергоспоживання роблять ALT SA6-TG практичним інструментом для виїзних вимірювань. Аналізатор може використовуватися мобільними операторами, сервісними та технічними службами, розробниками радіоелектронної апаратури, фахівцями з безпеки, військовими спеціалістами, ремонтними майстернями та радіоаматорами.

Прилад може застосовуватися для швидкого аналізу радіочастотного середовища, перевірки роботи радіотехнічного обладнання, налаштування повторювачів, генераторів і фільтрів, а також для робіт із зовнішніми антенами базових станцій. Окремим напрямом застосування є вимірювання КСХН за умови використання зовнішнього спрямованого відгалужувача.

Завдяки автономному живленню аналізатор не потребує постійного підключення до комп’ютера або мережевого блока живлення. Вбудований акумулятор ємністю 2500 мА·год забезпечує до 3 годин роботи, а орієнтовний час заряджання становить близько 5 годин. Під час роботи від батареї максимальний споживаний струм становить 450 мА, а при живленні через USB під час заряджання — до 500 мА.

Частотний діапазон і швидкість сканування

Діапазон частот, що відображається приладом, становить 35–6200 МГц, тоді як заявлений діапазон вимірювання — 35–4500 МГц. Максимальний діапазон зазначений як 6165 МГц. Фіксована смуга пропускання становить 200 кГц. Для діапазону сканування понад 100 МГц швидкість перегляду досягає 700 МГц/с, а розгортка ділянки 100 МГц виконується менш ніж за 0,25 секунди.

Динамічний діапазон залежить від частоти. У смузі 35–3000 МГц він становить 75 дБ, а в діапазоні 3000–4500 МГц — 70 дБ. Точність у межах динамічного діапазону заявлена на рівні 2,0 дБ. Такі параметри дають змогу використовувати прилад для оперативної оцінки спектра та порівняння рівнів радіочастотних складових.

Вбудований трекінг-генератор

Трекінг-генератор розширює функціональність портативного аналізатора спектра та дає змогу досліджувати амплітудно-частотні характеристики підключених пристроїв. Вихідна потужність трекінг-генератора знаходиться в межах від -15 до -25 дБм. Це дозволяє використовувати ALT SA6-TG не лише для спостереження за наявними сигналами, а й для перевірки проходження тестового сигналу через фільтри, підсилювачі та інші ВЧ-вузли.

Під час вимірювання КСХН або зворотних втрат необхідно враховувати, що для такого режиму сам аналізатор потребує додаткового зовнішнього обладнання — спрямованого відгалужувача та калібрувальних мір. Ці компоненти не слід вважати вбудованими елементами приладу.

Екран, керування та підключення до ПК

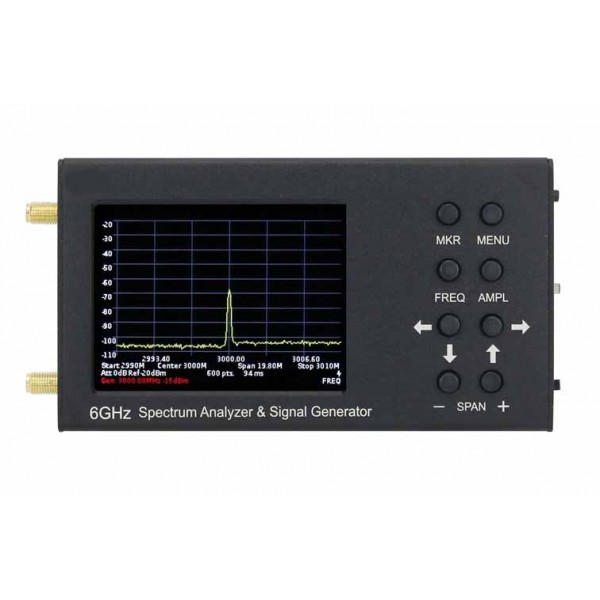

ALT SA6-TG оснащений екраном діагоналлю 3,2 дюйма, або 8,12 см. Користувач може керувати основними функціями за допомогою кнопок на корпусі та сенсорного екрана. Це дає змогу працювати з приладом автономно без обов’язкового підключення до комп’ютера.

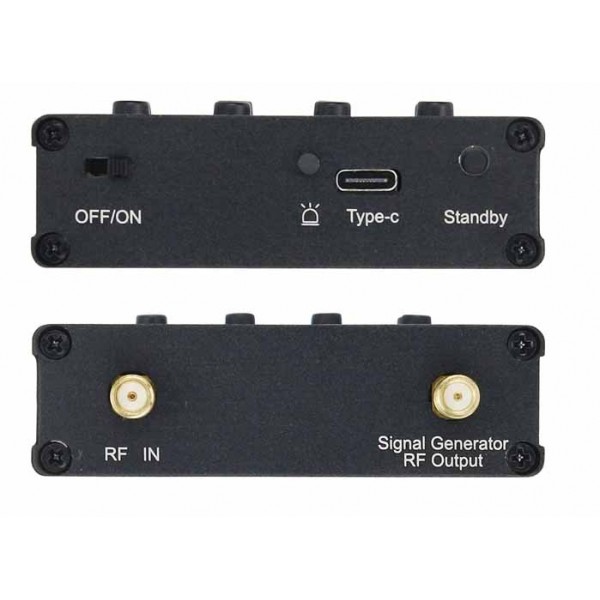

Для обміну даними з ПК використовується USB-з’єднання. Кабель USB Type-C довжиною 1 м входить до комплекту та призначений як для передачі даних, так і для заряджання акумулятора. Вимірювальна інформація може відображатися на екрані аналізатора або на комп’ютері в реальному часі.

Основні технічні характеристики ALT SA6-TG

• Діагональ екрана: 3,2 дюйма / 8,12 см.
• Діапазон частот відображення: 35–6200 МГц.
• Діапазон частот вимірювання: 35–4500 МГц.
• Динамічний діапазон 35–3000 МГц: 75 дБ.
• Динамічний діапазон 3000–4500 МГц: 70 дБ.
• Максимальний діапазон: 6165 МГц.
• Смуга пропускання: 200 кГц, фіксована.
• Швидкість сканування при смузі понад 100 МГц: 700 МГц/с.
• Розгортка 100 МГц: менше 0,25 с.
• Рівень шуму до 3000 МГц: менше -90 дБм.
• Рівень шуму 3000–4500 МГц: менше -85 дБм.
• Мінімальний рівень шуму 4500–6200 МГц: менше -80 дБм.
• Хвильовий опір: 50 Ом.
• КСХ у робочому діапазоні: менше 1,5.
• Вбудований атенюатор: 0–30 дБ.
• Похибка при ослабленні до 10 дБ: 2 дБ.
• Похибка при ослабленні 10–20 дБ: 5 дБ.
• Похибка при ослабленні 20–30 дБ: 8 дБ.
• Вихідна потужність трекінг-генератора: від -15 до -25 дБм.
• Точність у динамічному діапазоні: 2,0 дБ.
• Максимальна вхідна потужність при атенюаторі 0 дБ: 10 дБм.
• Максимальна вхідна потужність при ослабленні понад 20 дБ: +20 дБм.
• Максимальний вхідний вимірювальний сигнал: +10 дБм.
• Максимальна вхідна постійна напруга: 25 В.
• Максимальний струм споживання від батареї: 450 мА.
• Максимальний струм споживання від USB: 500 мА під час заряджання.
• Акумулятор: 2500 мА·год.
• Час автономної роботи: до 3 годин.
• Час заряджання: близько 5 годин.

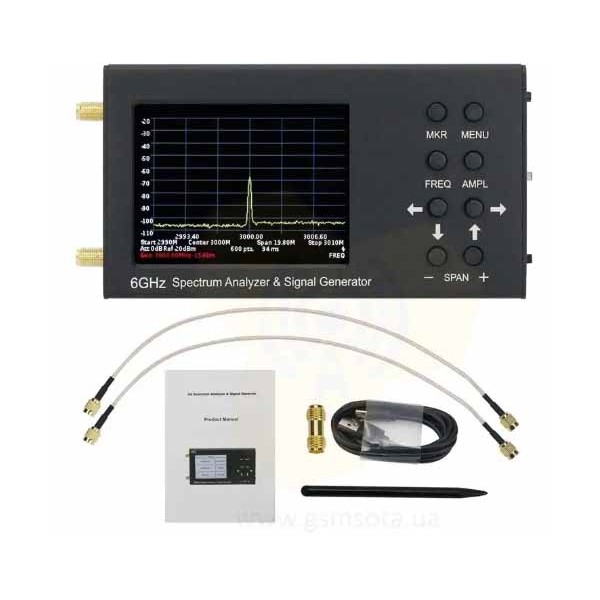

Комплектація

• аналізатор спектра SA6-TG — 1 шт.;
• стилус для резистивного сенсорного екрана — 1 шт.;
• кабель SMA 30 см — 1 шт.;
• перехідник SMA-КК — 1 шт.;
• кабель USB Type-C 1 м для передачі даних і заряджання — 1 шт.
