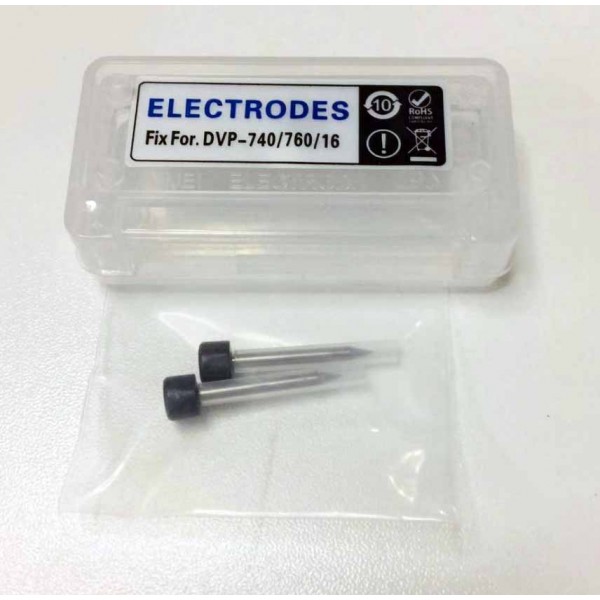

Змінні оптичні електроди DVP-740 для зварювальних апаратів оптоволокна

Змінні оптичні електроди DVP-740 — це спеціалізовані витратні елементи для обслуговування апаратів, призначених для дугового зварювання оптичних волокон. Електроди встановлюються у зварювальній камері та формують електричну дугу, під дією якої підготовлені торці волокон нагріваються, розплавляються та з’єднуються між собою.

Модель підходить для апаратів зварювання оптики DVP-740, DVP-760 і DVP-16. Геометричні розміри електрода DVP-740 становлять: діаметр d=2 мм, довжина L=20 мм. Дотримання цих параметрів має важливе значення, оскільки електрод повинен правильно встановлюватися у штатне посадкове місце та розташовуватися на передбаченій конструкцією відстані від другого електрода й оптичного волокна.

Змінні електроди необхідні для планового технічного обслуговування зварювального апарата, а також для заміни зношених, забруднених або пошкоджених штатних електродів. Своєчасна заміна допомагає підтримувати стабільне формування дуги, повторюваність зварювального процесу та належну якість з’єднання оптичних волокон.

Електроди DVP-740 призначені для монтажників ВОЛЗ, спеціалістів інтернет-провайдерів, інженерів телекомунікаційних компаній, сервісних центрів, аварійних бригад і підприємств, які експлуатують апарати для зварювання оптоволокна. Комплект доцільно мати як запасний витратний матеріал під час виїзних робіт, будівництва магістральних та абонентських мереж, монтажу оптичних кросів і відновлення пошкоджених кабельних ліній.

Призначення електродів у зварювальному апараті

Зварювання оптичного волокна виконується за допомогою контрольованої електричної дуги. Два електроди, розташовані один навпроти одного у зварювальній камері, створюють дуговий розряд. Він нагріває торці волокон до температури, за якої кварцове скло розм’якшується, після чого апарат точно зводить волокна та формує нероз’ємне з’єднання.

Стан електродів безпосередньо впливає на характер дуги. Під час експлуатації на їхніх кінчиках поступово накопичуються сліди продуктів розряду, мікроскопічні забруднення та нерівності. Робоча поверхня може втрачати початкову форму, а дуга — ставати менш стабільною або менш симетричною. У результаті зростає ризик нестабільного нагрівання волокна, повторного виконання зварювання та збільшення втрат у місці з’єднання.

Заміна електродів DVP-740 дозволяє відновити нормальну роботу зварювальної системи за умови, що інші вузли апарата справні, волокна правильно підготовлені, а параметри дуги відкалібровані. Після встановлення нових електродів рекомендується виконати передбачену виробником процедуру стабілізації або калібрування дуги.

Сумісність змінних електродів DVP-740

Ці оптичні електроди сумісні з такими моделями зварювальних апаратів:

• DVP-740;
• DVP-760;
• DVP-16.

Перед замовленням необхідно перевірити точну модель апарата за маркуванням на корпусі, у меню системи або в технічній документації. Навіть зовні подібні електроди можуть мати іншу довжину, форму робочого кінчика, посадковий діаметр або конструкцію фіксації.

Особливо важливо враховувати, що електроди для зварювального апарата DVP-740 та електроди для DVP-730 не є взаємозамінними. Встановлення несумісного витратного матеріалу може призвести до неправильного положення електродів у зварювальній камері, проблем із формуванням дуги або механічного пошкодження посадкового вузла.

Також не слід плутати цю модель з електродами DVP-770. Для DVP-740 зазначені розміри: діаметр d=2 мм, довжина L=20 мм. Для DVP-770 вказано діаметр d=2 мм, але довжина L=25 мм. Однаковий діаметр не означає повної сумісності, оскільки різниця у довжині становить 5 мм.

Основні переваги електродів DVP-740

• призначені для апаратів DVP-740, DVP-760 і DVP-16;
• точні геометричні розміри для встановлення у штатні тримачі;
• діаметр електрода d=2 мм;
• довжина електрода L=20 мм;
• можливість планової заміни зношених штатних електродів;
• підтримання стабільного дугового розряду після правильного встановлення та калібрування;
• підходять для професійного обслуговування зварювального обладнання ВОЛЗ;
• зручний запасний витратний матеріал для монтажних і сервісних бригад;
• дозволяють продовжити експлуатацію сумісного зварювального апарата без заміни всього обладнання.

Технічні характеристики електродів DVP-740

Чому електроди зварювального апарата потребують заміни

Електроди належать до витратних компонентів. Під час кожного циклу зварювання між їхніми кінчиками виникає дуговий розряд. Багаторазова дія високої температури поступово змінює стан робочої поверхні. Навіть за правильної експлуатації ресурс електродів не є необмеженим.

Інтенсивність зношування залежить від кількості виконаних зварювань, чистоти зварювальної камери, умов навколишнього середовища, якості підготовки волокна, правильності налаштування апарата та своєчасності обслуговування. Пил, частинки захисного покриття, залишки після сколювання та інші забруднення можуть осідати поблизу електродів і негативно впливати на роботу дугової системи.

Поступове зношування не завжди помітне без огляду. Зварювальний апарат може продовжувати виконувати цикл, але стабільність результатів погіршується. Саме тому професійне обслуговування передбачає не лише реагування на явну несправність, а й контроль стану електродів відповідно до інтенсивності експлуатації та рекомендацій виробника обладнання.

Ознаки можливого зношування електродів

Необхідність перевірки або заміни електродів може проявлятися такими ознаками:

• нестабільне запалювання електричної дуги;
• помітна асиметрія дугового розряду;
• часті повідомлення апарата про помилку зварювання;
• збільшення розрахункових втрат у місці з’єднання;
• необхідність повторного зварювання правильно підготовлених волокон;
• нерівномірне оплавлення торців;
• видимі забруднення, нагар або деформація кінчиків електродів;
• погіршення повторюваності результатів після очищення інших вузлів;
• неможливість успішно виконати штатне калібрування дуги.

Перелічені ознаки можуть бути пов’язані не лише з електродами. Подібні проблеми виникають через поганий скол, забруднені V-подібні канавки, неправильне розташування волокна, несправність притискачів, забруднення оптичної системи або помилково вибраний режим зварювання. Тому перед заміною доцільно виконати комплексну перевірку апарата.

Як правильно підготуватися до заміни

Заміна електродів потребує акуратності, оскільки роботи виконуються всередині точної механічної та оптичної системи. Перед початком необхідно вимкнути зварювальний апарат, від’єднати зовнішнє живлення та переконатися, що цикл нагрівання або зварювання завершено.

Робоче місце повинно бути чистим, сухим і добре освітленим. Не рекомендується виконувати заміну на відкритому повітрі під час сильного вітру, у запиленому приміщенні або поруч із джерелами дрібних металевих частинок. Потрапляння забруднень у зварювальну камеру може вплинути на точність вирівнювання та якість майбутніх з’єднань.

Нові електроди слід брати тільки за частину, яка не формує дугу. Не можна торкатися робочих кінчиків пальцями, оскільки на поверхні можуть залишитися жир, волога та мікрочастинки. До моменту встановлення електроди бажано зберігати в захисному пакуванні.

Загальний порядок встановлення електродів

1. Повністю вимкніть зварювальний апарат.
2. Від’єднайте зарядний пристрій або блок живлення.
3. Відкрийте вітрозахисну кришку зварювальної камери.
4. Знайдіть штатні тримачі електродів.
5. Обережно послабте кріплення відповідно до інструкції апарата.
6. Вийміть зношені електроди, не прикладаючи надмірного зусилля.
7. Огляньте посадкові місця та за потреби виконайте дозволене очищення.
8. Встановіть нові електроди DVP-740 у правильному положенні.
9. Надійно зафіксуйте кріплення без надмірного затягування.
10. Перевірте, чи електроди розташовані симетрично та не торкаються інших деталей.
11. Закрийте зварювальну камеру й увімкніть апарат.
12. Виконайте передбачену меню процедуру стабілізації або калібрування дуги.
13. Проведіть контрольні зварювання на підготовлених відрізках волокна.

Точний порядок дій може залежати від версії апарата та конструкції тримачів. Під час заміни потрібно керуватися технічною документацією конкретної моделі. Не слід згинати електроди, змінювати їхню довжину, сточувати посадкову частину або намагатися адаптувати виріб до несумісного апарата.

Калібрування дуги після встановлення

Після заміни нові електроди мають бути адаптовані до робочого режиму апарата. Зварювальні системи можуть передбачати функцію стабілізації електродів, очищення дугою або автоматичного калібрування потужності розряду. Цю процедуру потрібно виконати відповідно до інструкції з експлуатації.

Калібрування допомагає апарату підібрати параметри дуги з урахуванням стану нових електродів, температури, атмосферного тиску, висоти над рівнем моря та інших умов. Пропуск цього етапу може негативно позначитися на якості перших зварювань.

Для контрольної перевірки бажано використовувати чисте волокно відповідного типу, якісний сколювач і справний стрипер. Торці повинні мати правильний скол, а V-подібні канавки та притискачі — бути очищеними. Це дозволить відокремити можливі проблеми з електродами від помилок підготовки волокна.

Важливість точних геометричних розмірів

Електрод DVP-740 має діаметр d=2 мм і довжину L=20 мм. Обидва параметри є функціонально важливими. Діаметр визначає можливість правильного встановлення у тримачі, а довжина впливає на положення робочого кінчика відносно центральної зони зварювання.

Якщо електрод занадто довгий, його кінчик може опинитися ближче до волокна або до протилежного електрода, ніж передбачено конструкцією. Якщо він занадто короткий, дуговий проміжок може стати надмірним. В обох випадках стабільність розряду та розподіл температури можуть відрізнятися від штатних умов.

Саме тому для DVP-740 не потрібно використовувати модель DVP-770, хоча обидва варіанти мають діаметр d=2 мм. Довжина електродів DVP-740 становить L=20 мм, а DVP-770 — L=25 мм. Різниця у 5 мм є суттєвою для точного зварювального обладнання.

Догляд за електродами та зварювальною камерою

Для продовження стабільної роботи електродів необхідно підтримувати чистоту зварювальної камери. Перед кожною серією робіт рекомендується оглядати V-подібні канавки, притискачі, дзеркала або камери системи вирівнювання та область навколо електродів.

Очищення потрібно виконувати лише рекомендованими матеріалами та способом, дозволеним виробником апарата. Не можна використовувати абразиви, металеві інструменти, наждачний папір або агресивні хімічні речовини. Механічне пошкодження кінчика або зміна його форми може зробити електрод непридатним.

Не рекомендується без потреби виймати та повторно встановлювати електроди. Кожне втручання створює ризик забруднення, неправильного позиціювання або пошкодження кріплення. Якщо апарат працює стабільно, а контрольні зварювання відповідають вимогам, достатньо регулярного огляду й планового обслуговування.

Зберігання змінних електродів

Запасні електроди DVP-740 потрібно зберігати в сухому та чистому місці, захищеному від пилу, вологи, ударів і різких температурних перепадів. Бажано залишати їх у заводському або іншому захисному пакуванні до моменту встановлення.

Не слід зберігати електроди разом із важким інструментом без окремого футляра. Навіть незначний вигин або пошкодження робочого кінчика може вплинути на формування дуги. Під час транспортування у монтажній валізі витратні матеріали мають бути надійно зафіксовані.

Для сервісних бригад доцільно вести облік запасних електродів і виконаних замін. Такий підхід спрощує планування закупівель і знижує ризик ситуації, коли зварювальний апарат неможливо використовувати через відсутність потрібного витратного компонента.

Застосування під час монтажу ВОЛЗ

Електроди DVP-740 використовуються під час обслуговування апаратів, задіяних у будівництві та ремонті волоконно-оптичних ліній зв’язку. Вони можуть бути потрібні під час монтажу:

• магістральних оптичних кабелів;
• міських телекомунікаційних мереж;
• мереж доступу FTTH і FTTB;
• абонентських оптичних ліній;
• структурованих кабельних систем;
• оптичних ліній систем відеоспостереження;
• мереж промислової автоматизації;
• з’єднань у волоконно-оптичних муфтах;
• оптичних кросів, боксів і розподільчих шаф;
• патч-кордів, пігтейлів та інших волоконно-оптичних компонентів.

Під час великих монтажних проєктів зварювальний апарат виконує значну кількість циклів. Наявність запасних електродів дозволяє провести планову заміну без тривалої зупинки робіт. Це особливо важливо на віддалених об’єктах, де швидке придбання сумісних комплектуючих може бути складним.

Для кого призначений товар

Змінні електроди DVP-740 доцільно купити:

• монтажникам волоконно-оптичних ліній;
• аварійним бригадам інтернет-провайдерів;
• інженерам телекомунікаційних компаній;
• сервісним центрам з ремонту зварювальних апаратів;
• системним інтеграторам;
• підприємствам із власною оптичною інфраструктурою;
• компаніям, які будують мережі FTTH і FTTB;
• навчальним лабораторіям і центрам підготовки монтажників;
• власникам апаратів DVP-740, DVP-760 або DVP-16.

Чому варто мати запасний комплект

Електроди мають невеликі розміри, але без них зварювальний апарат не може виконувати свою основну функцію. Їхнє раптове зношування під час монтажу здатне зупинити роботи на всьому об’єкті. Через це професійні бригади зазвичай планують запас критично важливих витратних матеріалів заздалегідь.

Запасні електроди займають мало місця у сервісній валізі та можуть зберігатися разом з інструментом для підготовки волокна. За необхідності спеціаліст може оперативно виконати заміну, калібрування та продовжити зварювання.

Особливо актуально мати резервний комплект під час відряджень, аварійного відновлення мереж, роботи у сільській місцевості або на промислових майданчиках. У таких умовах навіть короткий простій може спричинити затримку запуску лінії або збільшення витрат на повторний виїзд бригади.

Як перевірити сумісність перед покупкою

Перед оформленням замовлення виконайте декілька перевірок:

1. Знайдіть точне маркування зварювального апарата.
2. Переконайтеся, що модель входить до переліку DVP-740, DVP-760 або DVP-16.
3. Не орієнтуйтеся лише на зовнішній вигляд електрода.
4. Звірте діаметр d=2 мм і довжину L=20 мм.
5. Не замовляйте цю модель для DVP-730.
6. Не плутайте її з DVP-770, довжина якого становить L=25 мм.
7. За наявності сумнівів перевірте каталожне позначення у документації апарата.

Правильний вибір моделі знижує ризик повернення товару, пошкодження тримача та проблем під час калібрування. Для професійного обладнання сумісність повинна визначатися за моделлю й геометричними параметрами, а не за приблизною схожістю.

Поширені запитання про електроди DVP-740

Для яких зварювальних апаратів підходять електроди DVP-740?

Вони призначені для апаратів DVP-740, DVP-760 і DVP-16.

Які розміри мають електроди?

Діаметр становить d=2 мм, довжина — L=20 мм.

Чи можна встановити їх у DVP-730?

Ні. Електроди для DVP-740 та DVP-730 не є взаємозамінними.

Чим DVP-740 відрізняється від DVP-770?

Обидва варіанти мають діаметр d=2 мм, але відрізняються довжиною. Для DVP-740 довжина становить L=20 мм, а для DVP-770 — L=25 мм.

Коли потрібно міняти електроди?

Заміна потрібна в разі фізичного зношування, деформації, сильного забруднення, нестабільної дуги або погіршення повторюваності зварювання. Також слід враховувати регламент обслуговування конкретного апарата.

Чи потрібно калібрувати апарат після заміни?

Так, після встановлення рекомендується виконати передбачену виробником процедуру стабілізації та калібрування дуги.

Чи можна очистити старі електроди замість заміни?

Допустимість і спосіб очищення залежать від інструкції апарата. Не можна використовувати абразивні матеріали, сточувати кінчики або самостійно змінювати їхню форму. Якщо електроди зношені чи пошкоджені, їх потрібно замінити.

Чи впливають електроди на втрати у зварному з’єднанні?

Стан електродів впливає на стабільність і симетричність дуги. Водночас якість з’єднання залежить також від сколу, чистоти волокна, стану V-подібних канавок, правильності вирівнювання, вибраної програми та калібрування апарата.

Рекомендації з безпечної експлуатації

Заміна повинна виконуватися лише на вимкненому апараті. Не торкайтеся електродів під час роботи, оскільки в момент зварювання між ними виникає високовольтний розряд. Після серії зварювань потрібно дати внутрішнім компонентам охолонути.

Не використовуйте електроди з механічними пошкодженнями, вигнутим корпусом або деформованим кінчиком. Не намагайтеся встановити їх із надмірним зусиллям. Якщо електрод не входить у штатний тримач, слід повторно перевірити сумісність моделі та правильність положення.

Відпрацьовані електроди необхідно зберігати окремо від нових, щоб уникнути випадкового повторного встановлення. Через загострену форму їх слід пакувати так, щоб виключити травмування користувача та пошкодження іншого інструменту.

Купити змінні електроди DVP-740 в Україні

Змінні оптичні електроди DVP-740 — необхідний витратний матеріал для професійного обслуговування сумісних апаратів зварювання оптоволокна. Вони підходять для моделей DVP-740, DVP-760 і DVP-16, мають діаметр d=2 мм та довжину L=20 мм.

Купити електроди DVP-740 варто для планової заміни штатного комплекту або як резерв для монтажної бригади. Наявність запасних електродів допомагає уникнути тривалого простою під час будівництва, діагностики та аварійного ремонту волоконно-оптичних ліній.

Перед замовленням обов’язково перевірте модель зварювального апарата. Електроди DVP-740 не взаємозамінні з електродами DVP-730. Також їх не слід плутати з DVP-770, які мають такий самий діаметр d=2 мм, але більшу довжину L=25 мм.

Правильно підібрані та встановлені змінні електроди, своєчасне калібрування дуги, чистота зварювальної камери й точна підготовка волокна створюють необхідні умови для стабільної роботи апарата та отримання якісних оптичних з’єднань.
